建模步驟

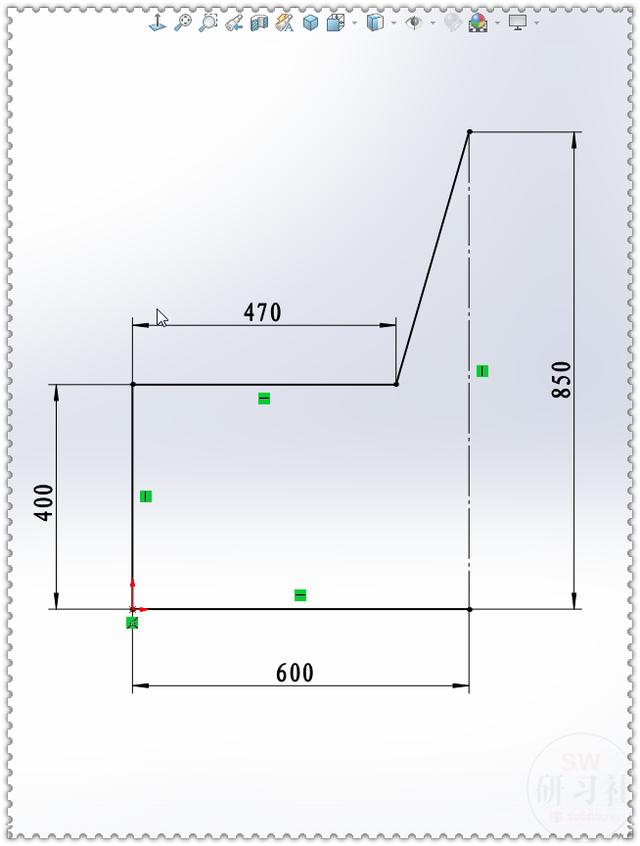

1.【右視基準面】畫草圖。

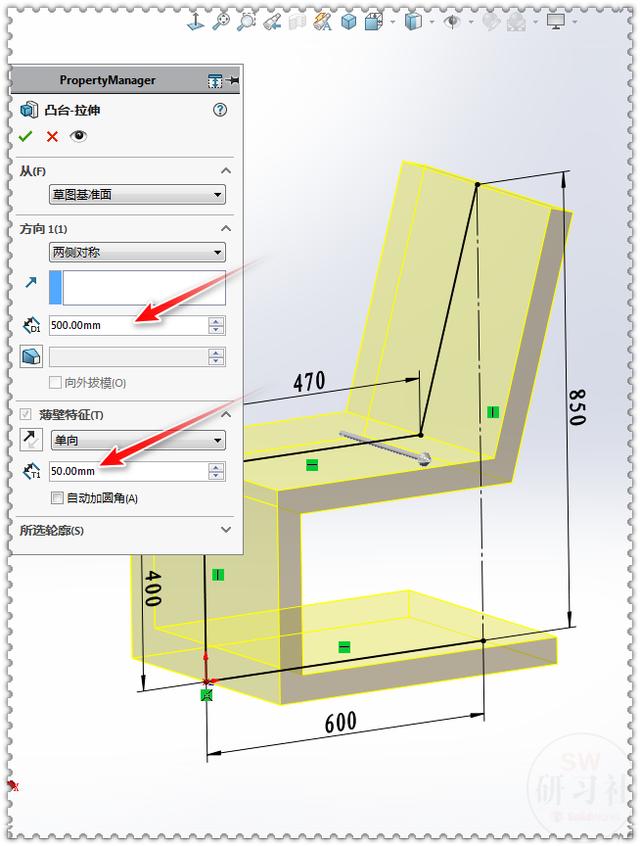

2.【拉伸凸臺】兩側對稱：500 ；薄壁特征：50 。

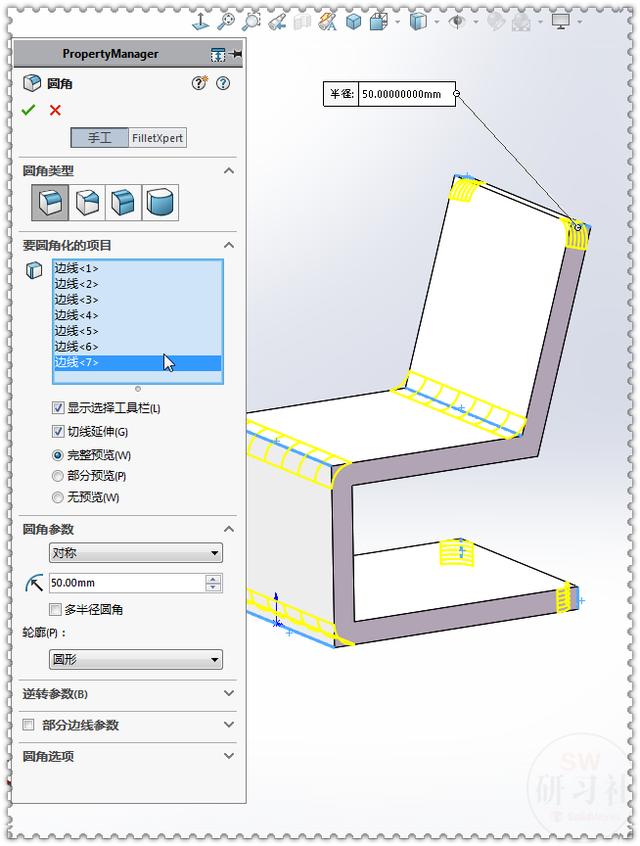

3.【圓角】半徑：50 。

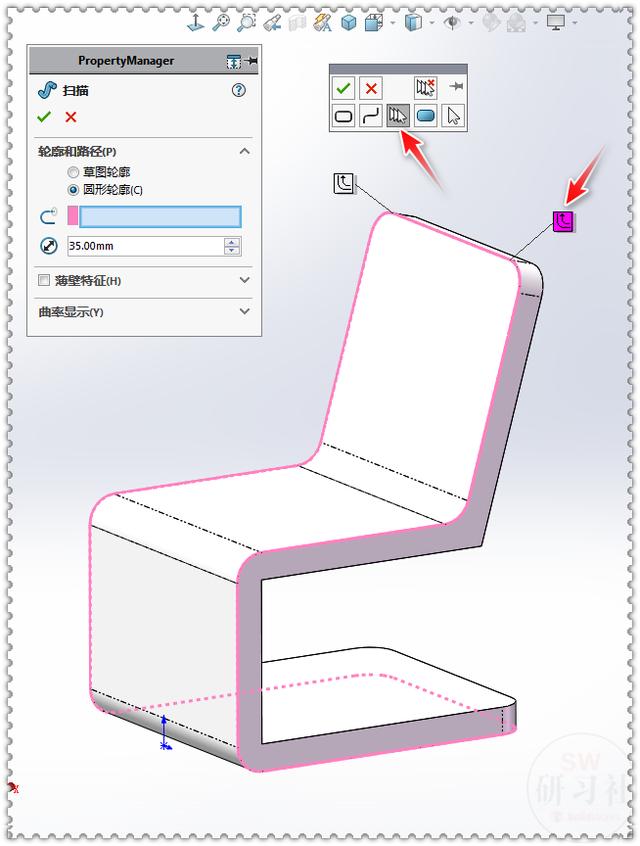

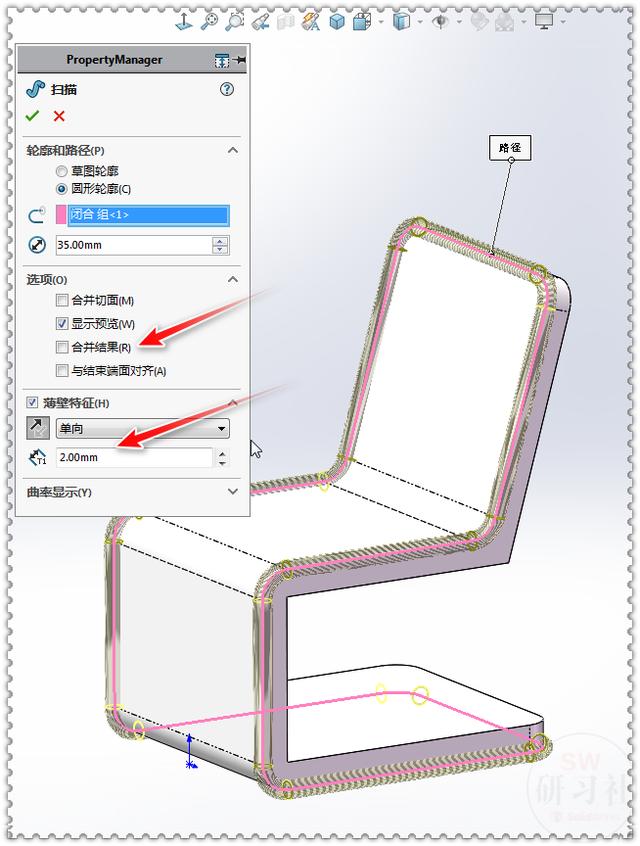

4.【掃描】圓形輪廓，直徑：35 ；路徑：右鍵—SelectionManager—選擇組—相切。

4-1.去掉：合并結果；薄壁特征：2 ，反向。（也可以使用焊件）

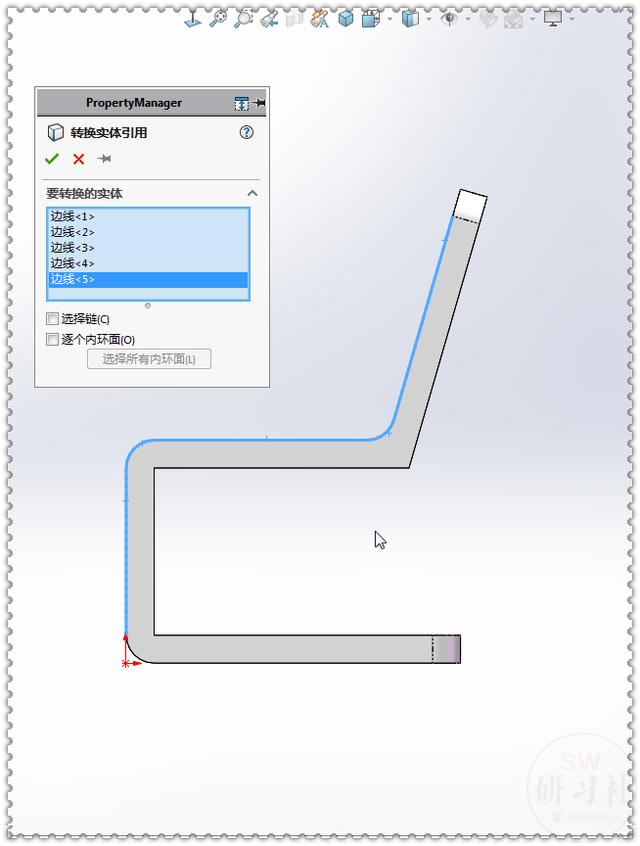

5.【右視基準面】-【轉換實體引用】選擇藍色邊線，拖動直線的兩端，調整長度。（先隱藏掃描的圓管）

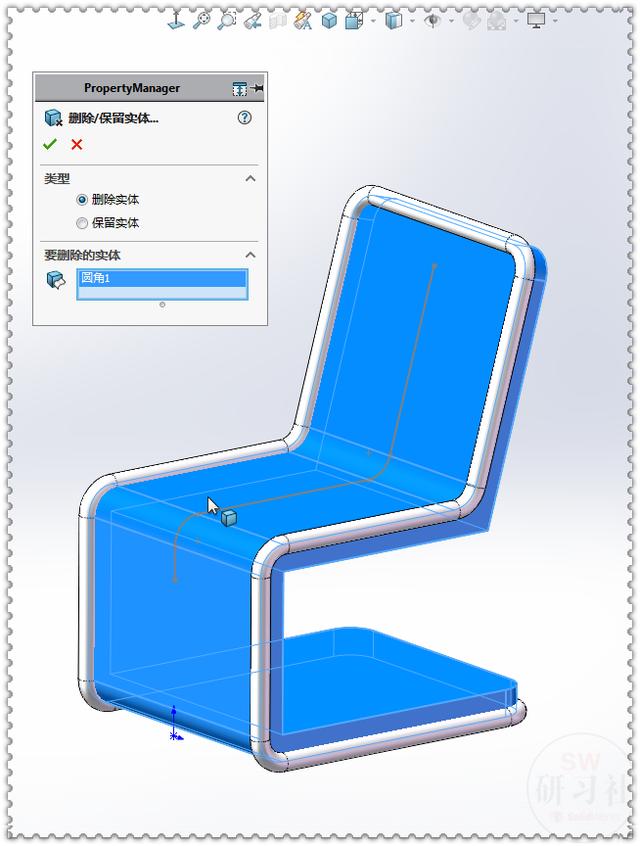

6.【刪除/保留實體】。

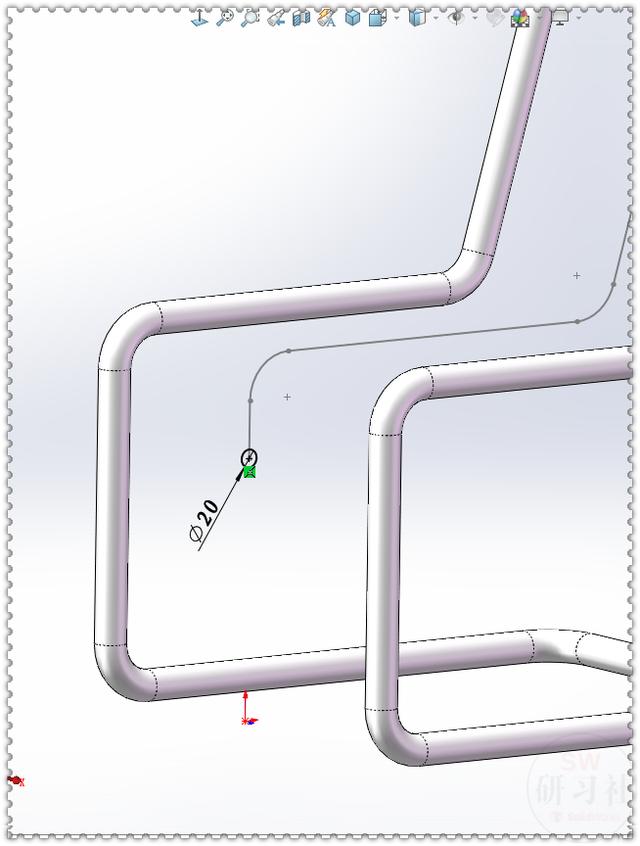

7.【右視基準面】畫圓，直徑：20 。

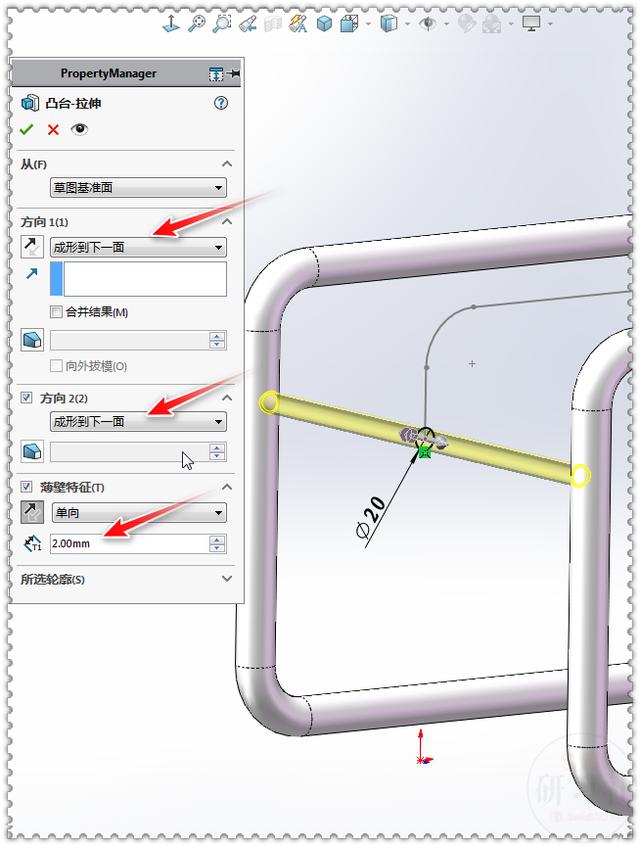

8.【拉伸凸臺】兩個方向：成形到下一面；薄壁特征：2 。

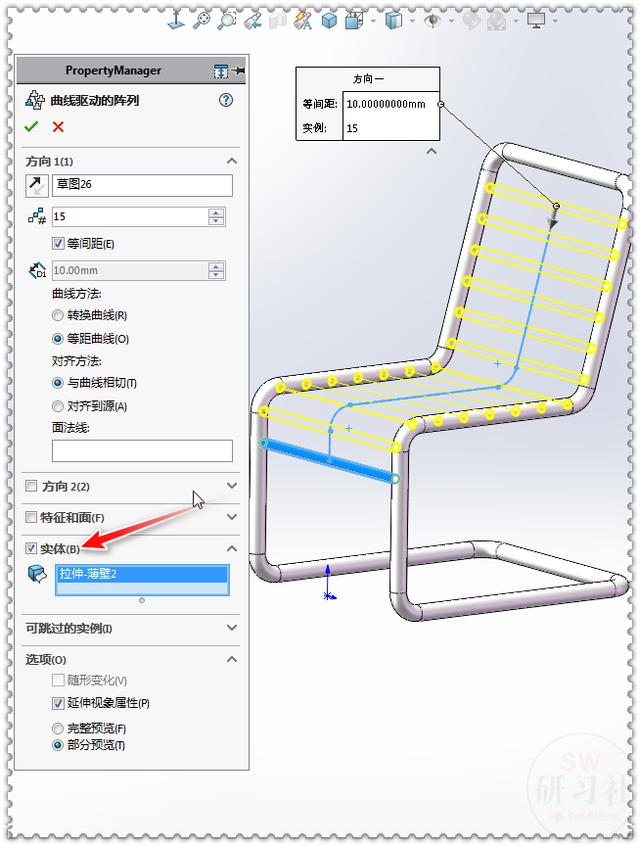

9.【曲線驅動的陣列】實體，方向：轉換實體引用的草圖；數量：15個。

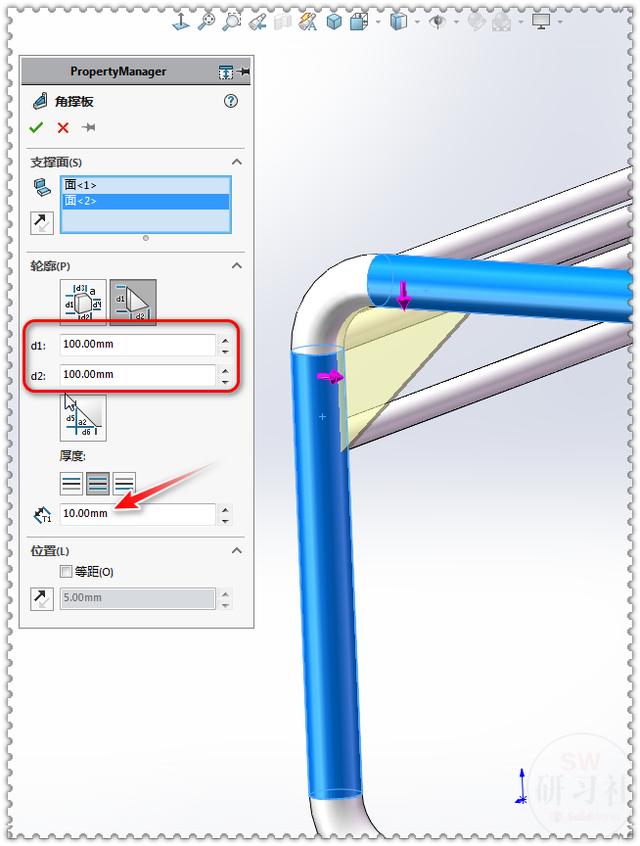

10.【角撐板】長度：100-100 ，厚度：10 。

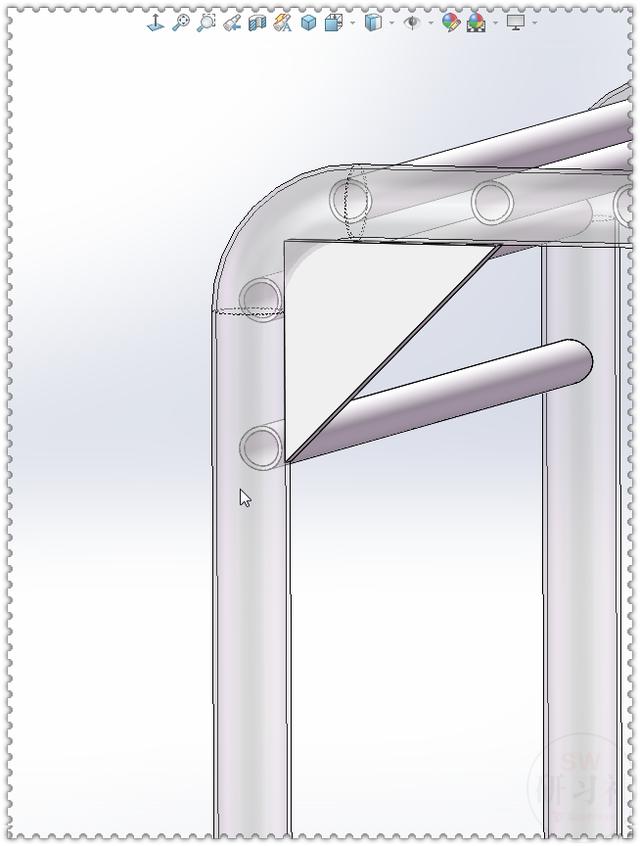

11.但目前的角撐板是個三角形。

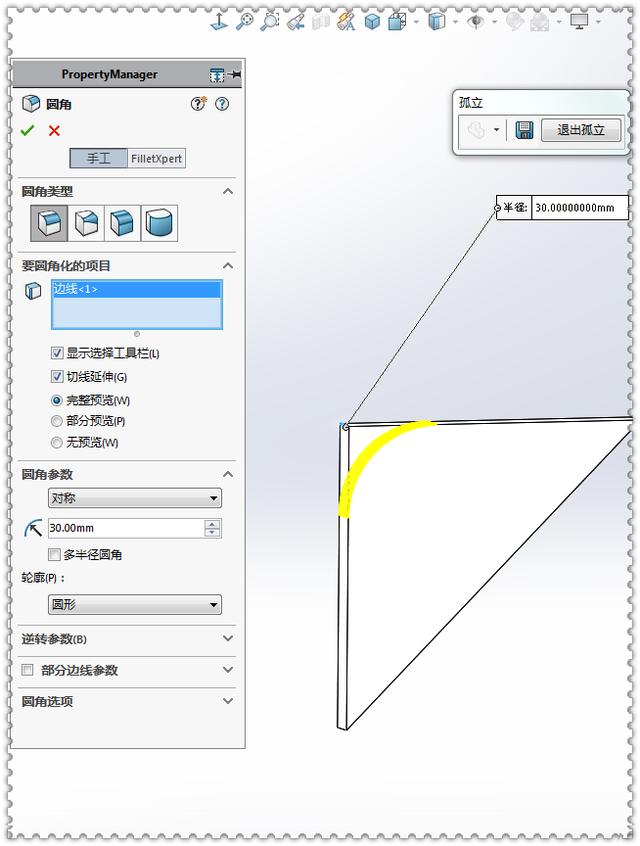

12.【圓角】半徑：30 。（角撐板上右鍵：孤立）

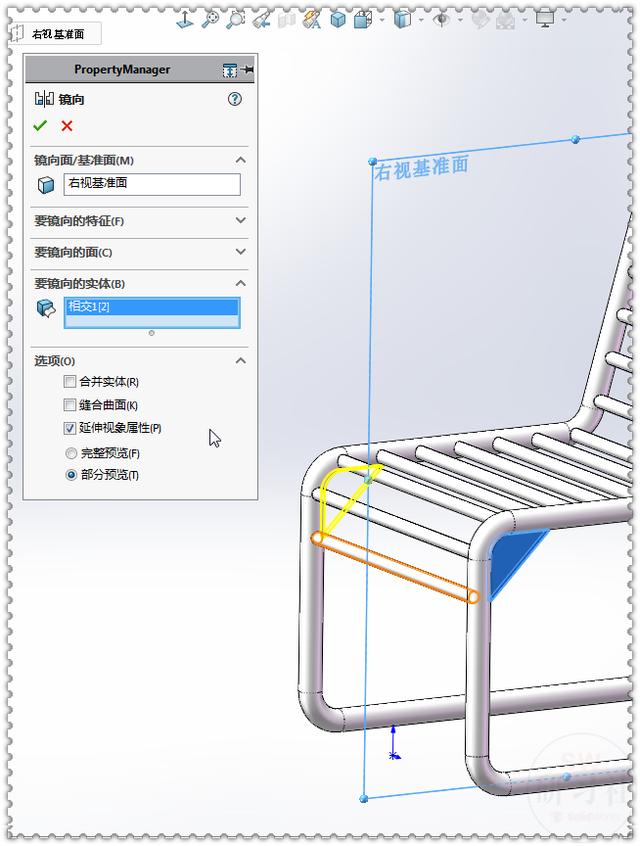

13.【鏡像】實體。

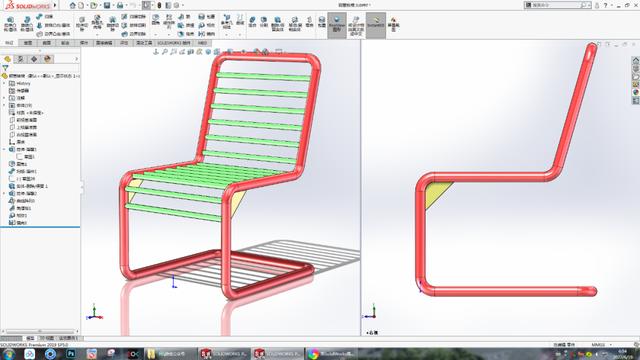

14.完成。
