由于傳統的槽筒并紗機存在卷繞質量差、筒子密度小、效率低等缺陷。浙江日發紡機技術有限公司是一家專業研發、生產和銷售并紗機、倍捻機的專業公司，對槽筒并紗機進行升級換代，開發了AW22型數碼并紗機。滿足了國內外對并紗機升級換代國內市場的需求，同時逐步得到國際市場的認可。
一、槽筒并紗機存在的主要問題
(1) 并紗筒子卷繞密度小，造成在倍捻機生產時并紗筒子退繞氣圈大，直接增加倍捻機生產耗電量；
(2) 并紗機整臺設備傳動，當斷頭時等因素會影響到筒子間的卷繞長度差異；不能適應多品種小批量生產；
(3) 并紗機有分紗現象，產生“小辮子”紗，增加了有害紗疵或倍捻機生產時斷頭；
(4) 筒子重疊起梗，重疊起梗的紗條受到過度磨損，易產生退繞斷頭，并且退繞困難；
(5) 并紗機夾頭處筒殼容易產生污漬紗線；
(6) 卷繞速度慢，生產效率低。
二、AW22型并紗機的主要工作原理
AW22型并紗機電一體化程度很高，每個單錠都有計算機數據處理終端控制。
2.1 并紗的工藝過程
筒紗-->導紗及單紗感應器-->并合導紗裝置-->張力控制器-->缺股切斷裝置-->清紗器-->導紗器-->并紗筒子（見圖1）。
圖1 并紗的工藝過程
2.2 數碼卷繞原理
2.2.1 槽筒卷繞
卷繞角是恒定的，卷繞比隨著卷繞直徑的增加而減少（見圖2），卷繞密度小，采用槽型成型有分紗和卷繞起?，F(xiàn)象，并紗筒子退繞張力波動大。

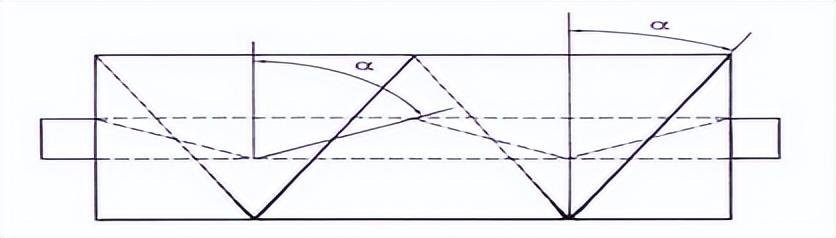

圖2 槽筒卷繞
2.2.2 精密卷繞
所謂卷繞比，就是橫動導紗器每往復一次，紗筒卷繞的圈數。卷繞比保持恒定，卷繞角則隨卷裝直徑的逐步增大而變?。ㄒ妶D3），卷裝容量可比槽筒卷繞增加25%-30%，即同體積下無接頭線長可增加25%-30%，無卷繞重疊，無分紗現象容易退繞。

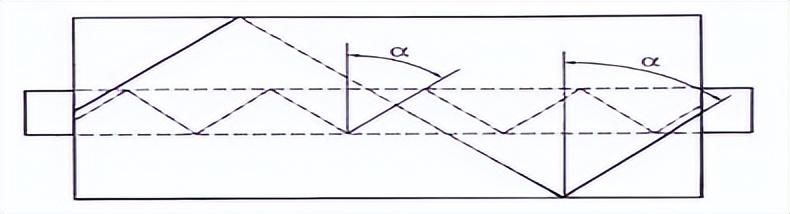

圖3 精密卷繞
2.2.3 數碼卷繞
分步的卷繞比保持恒定，穩定的卷裝成形，卷裝容量可比槽筒卷繞增加25%-30%，無卷繞重疊，良好的退解特性（見圖4）。

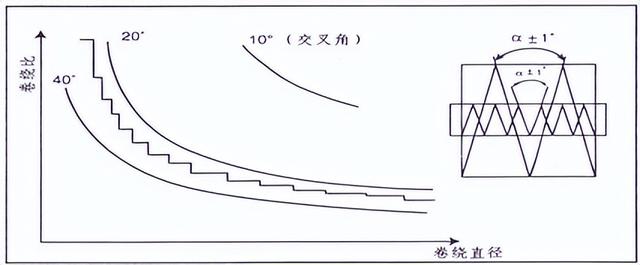

圖4 數碼卷繞
2.3 橫動導紗
AW22型并紗機橫動導紗采用的是“導紗器”，即俗稱的“兔子頭”，對紗線的損傷很小，另外由于各電機在機械上沒有直接的傳動連接，輔以高速精密運動控制軟件算法，可以很方便地實現高速精密交叉卷繞，它是目前最先進的導紗模式（見圖五）。后道倍捻工序退解張力均勻，斷頭幾率減少。相對槽筒并紗一般往復5圈，AW22最高可設18圈，倍捻氣圈張力變化頻率小周期長，退繞性能穩定，紗線捻度更加均勻。完全解決槽筒卷繞分紗和筒子起梗問題。

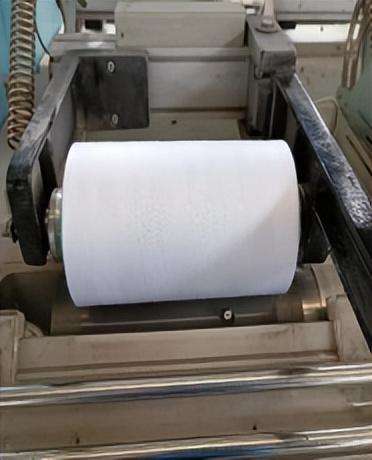

圖5 導紗器
2.4 單錠傳動
生產速度高，最大線速度1200米/分鐘，根據不同原料特性，設置合適的速度及成型工藝；并紗空管長度可在170—230mm范圍內任意調節；計長精度高，精度可控范圍千分之三以內，長度一致性好。
2.5 卷繞張力控制
卷繞張力盤控制的主動傳動，由高精度導絲輥、夾盤和張力顯示器等組成，張力可控可調。根據紗支粗細、并紗筒子卷繞密度調節張力，張力分為0~12檔次，調節方便（見圖六）。

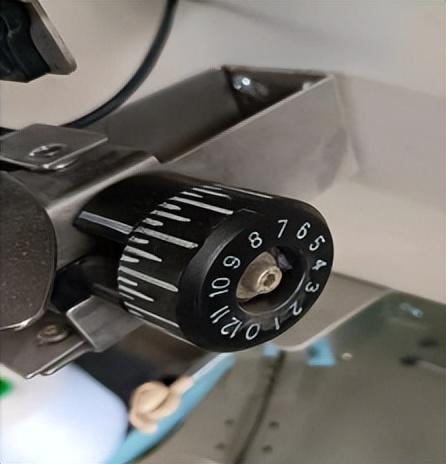

圖6 卷繞張力器
2.6 無極調節
動程及斜角（收邊）無級可調。通過修調可有效避免“菊花心”、“凸邊”等不良現象。
三、正確使用好AW22型并紗機
3.1 設備維修
為使設備維修工作更加合理，我們根據設備的維修要求，制定天、周、月、半年和一年的維護內容。
3.2.1 AW22精密并紗機：
(1) 每日保養，落紗時清潔；每8小時在換班時必須對整臺精密并紗機作一次清潔。
(2) 每周保養，檢查機械設定；檢查支承羅拉及卷繞筒管是否能平穩地運行；如果檢測到有改變或缺陷，用布清潔機器終端上的觸摸屏。
(3) 每月保養，陶瓷部件；接觸壓力與卷繞直徑；必須對每一錠位檢查一次卷裝和接觸羅拉之間的接觸壓力以及卷裝直徑的額定值與實際值。
(4) 每六個月的保養，電纜槽和控制柜。
(5) 每年保養，所有導紗器上更換：鋼絲繩；兩者轉向羅拉；導紗器孔眼；夾緊連接件。
3.2 生產工藝
3.2.1 并紗機工藝設計（生產單只凈重1.40公斤的并紗筒子）見表1。

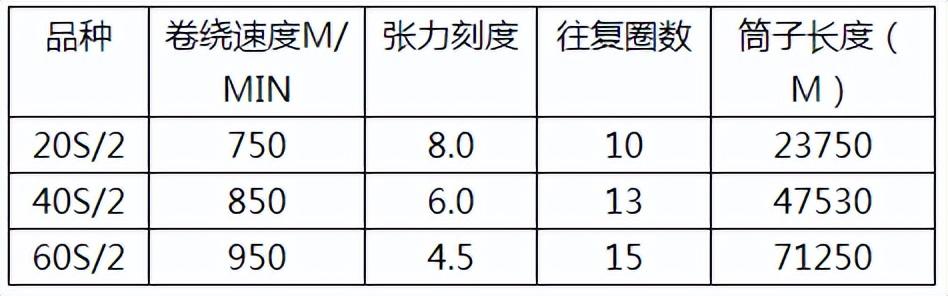

表1 并紗機工藝設計
3.2.2 單紗筒子距離導紗器的高度
單紗筒子為單氣圈退繞，調節單紗筒子距離導紗器的高度，為單紗高度的1.5倍。
3.2.3工藝翻改
直接在控制顯示屏上，更改卷繞速度、張力、筒子設定長度等；每個品種生產后，應及時做好工藝記錄編號，存儲在機上控制器中，指導以后的生產。
3.3 并紗操作
(1) 若單紗捻向?yàn)椤癝”捻，正確的放置產生順時針退繞，即“P”形退繞。若單紗捻向?yàn)椤癦”捻，正確的放置產生逆時針退繞，即“Q”形退繞。
(2) 在放置單紗筒子時應該仔細的放置在底架上，筒子中心與導紗鉤垂直，確保退繞張力均勻穩定。
(3) 換筒時，由下到上按照正確的紗路擺放。
(4) 表面清潔隨時做，通道清潔落紗時做，整臺清潔每班徹底做。
四、槽筒與數碼并紗機使用效果比較
4.1 并紗筒子質量比較
槽筒并紗與數碼并紗為1.40公斤，40S/2滌綸本色縫紉線，通過實測數據進行對比見表2。

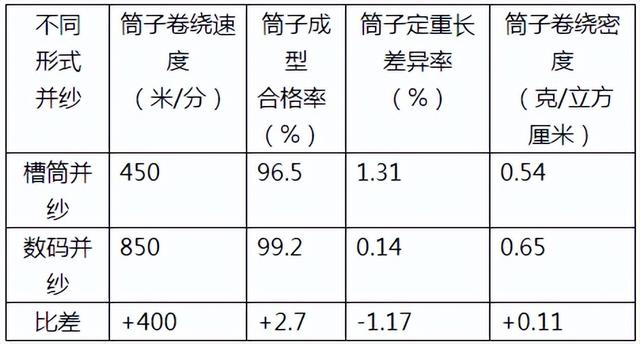

表2 實測數據
從表2可以看出，數碼并紗各項指標遠優于槽筒并紗。
4.2 倍捻機生產比較
由于槽筒并紗與數碼并紗后筒子，品種為T40S/2，單只筒子重量為1.40公斤，分別到同型號倍捻機生產進行比較，結見表3。

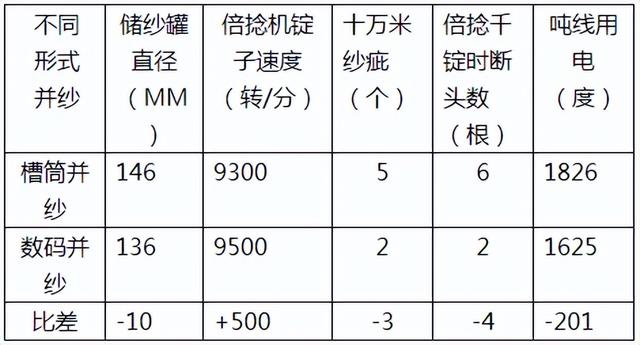

表3 同型號倍捻機生產進行比較
由于數碼卷繞比槽筒并紗密度大，則倍捻儲紗罐直徑比槽筒并紗小一個型號，而倍捻儲紗罐直徑主要影響到倍捻機用電，倍捻儲紗罐直徑小則并紗退繞氣圈小，用電量明顯減少。槽筒并紗存在分紗現象，引起“小辮子”紗疵。槽筒并紗筒子重疊起梗，紗條受到過度磨損，易產生退繞斷頭。
五、結束語
并紗機設備的質量優劣直接影響到倍捻筒子質量的好壞，通過并紗設備升級改造，提升了倍捻線的品質。經過我們生產實踐，AW22型數碼并紗機具有：卷繞質量好、筒子密度大、效率高、長度控制精度高、張力控制均勻和電腦程序自動化控制等特點。通過生產工藝的探索實驗，得到最佳的生產工藝，通過設備維護提供基礎，規范操作方法，生產出供倍捻的合格并紗筒子，來達到控制和提高倍捻筒線質量的目的，從而給企業帶來更大的經濟效益。
作者：奚德昌 華美線業有限公司 江國勇 浙江日發紡機技術有限公司
