【作者語】#乘風破浪的人生#

我這人確實有點怪，說的嚴重點就是患有職業病，機艙成百上千種機械設備交織成網，如果好幾天不發現點小問題，感覺渾身不自在，懷疑這懷疑那，難道沒有檢查到位，難道是潛在的故障初期暫時表現出來，雖然無厘頭的胡思亂想，但還是希望機艙所有設備都能車順勿擾人！

每次巡班特除了別留意正在運轉的設備外，不時鞠躬作揖，阿彌陀佛以期保佑，也許這就是精神戰，以無畏的精神去解決每天都可能出現的新問題，新發現！

本文洋洋灑灑共8623個字，屬于航海輪機業務技術類文章，身為船舶輪機長，強烈的求知欲望有增無減，始終堅持檢修第一線，學習總結積累經驗，為寫好每一篇文章提供了良好的素材，身臨其境抽絲剝繭，才能文思泉涌，點點滴滴記錄航海的那技術活，不做作、貴在真實、對自己對他人有意義！

作者:黃老軌

作者近照

低速~低速~飄航~漂航，忙！

我覺得論準點率箱子船(集裝箱運輸船)堪稱“南波灣”，交通工具中比速度確實不行，但比準點率毫不夸張可以把飛機和高鐵甩幾條街，按照班次計劃的可預見性，箱子船稱老大、班輪霸主，沒人敢稱第二，劈波斬浪風雨無阻，可以預知見半年后某一天船大概在什么位置，靠泊哪個港口，確實吊打漫無目的的散、雜貨船航次計劃和船期。

24000超大箱子船

因?yàn)榘啻斡?jì)劃，提前半個多月就知道本航次美國靠泊計劃延期，為了慢速省油為目的，從國內寧波港出發，一路晃晃悠悠的17天才開到美國洛杉磯200海里處漂航，但是跑的還是太快，還需要漂航等待5天才能進港。

饒有興趣計算了下，慢速和低速到底省了多少油錢:

低速54轉，平均航速12節，每天耗油50噸，歷時共計約17天。

(1)低速總耗油量=50X17=850噸(高硫燃油)

高速85轉，平均航速22節，每天耗油160噸，歷時共計約11天

(2)高速總耗油量=160X11=1760噸(高硫燃油)

慢速節省燃油量=1760－850=910噸燃油

節省美金US=910X700美金/頓=637000美金(約4,267,900RMB)

不算不知道，一算嚇一跳！這么多錢看的我口水嘩嘩的，看著每月微薄的工資，心酸的流淚，啥時能夠?qū)崿F(xiàn)共產主義，沒有私產和公產，有錢大伙一起花，做夢的時候想想都能笑醒，快哉快哉！

主機跑低速確實很受傷，除了每天2個小時高速“排毒”以外，最讓我心疼的是，三臺輔助鼓風機一天24小時不停的運轉，額外增加300多KW的用電負荷不說，每天還提心吊膽，生怕某一臺萬一罷工，也只能停航檢修了，如果馬達控制電路故障還好解決一些，如果馬達機械故障，那搞起來就費時費力了。

隔天拔快一小時，總共拔快了9個小時，總算跑到了美國洛杉磯離岸200海里，我也提前給船長打了招呼，漂航時要利用一天的時間進行主機“排毒”清潔掃氣室及活塞環檢查、液壓蓄能器壓力檢測與補充氮?dú)?/span>，需要說明的是美屬“200海里”為地頭蛇理論，霸權地帶，我的地盤我做主，該區域?yàn)槔厦绖澋目諝馕廴揪彌_區，不讓你進錨地拋錨怕污染人家的空氣，所以盡量把船飄在200海里以外再遠一些，為了防止船舶隨波逐流誤闖環保禁區“200海里以內”，最后我們船控制在離岸260海里，萬事俱備東風如期，船舶基本平行陸基線漂流，速度1.5節左右，穩住......，機艙工作，準備開干......！

美屬200海里區域之外

曼恩主機掃氣箱放殘?jiān)O(shè)計，比老式蘇而壽人性化多了，掃氣室集污面及放殘管向檢查道門外側“返水”傾斜，打開檢查掃氣室檢查導門，蹲在外側就可以清潔掃氣室內的油泥，對比蘇爾壽的機器不想多說了，說多了都是淚，彎流掃氣機型已經淘汰干凈回爐成鋼，掏掃氣室、拆件口琴閥只能用“哭”來形容(70、80后深有感觸，90后的年輕人沒做過)，直流掃氣形式蘇爾壽多數機型已經步入老年，掃氣室放殘變態的設計剛好與曼恩的相反，掏掃氣室只能進入掃氣總管，我也很無奈只能用“熱和臟”來形容，不知道蘇爾壽設計師是不是和曼恩廠家有仇，你設計的再好我也不像你學習，反正掏掃氣室不用我去，大爺?shù)模?/p>

但是檢查活塞環的工作環境，新型曼恩電噴主機確實趕不上蘇爾壽老機型(RTA840mm缸徑)，曼恩主機莫大的一個機型(980mm的缸徑，大概也是目前地球上柴油機最大的缸徑了)，其掃氣室內部空間設計的非常狹窄，也必須側著身子找個身材苗條的可以圍繞缸套檢查掃氣口一周，像我這行強壯的肌肉男，估計要夾的奶頭疼，甚至卡皮的可能性都有。

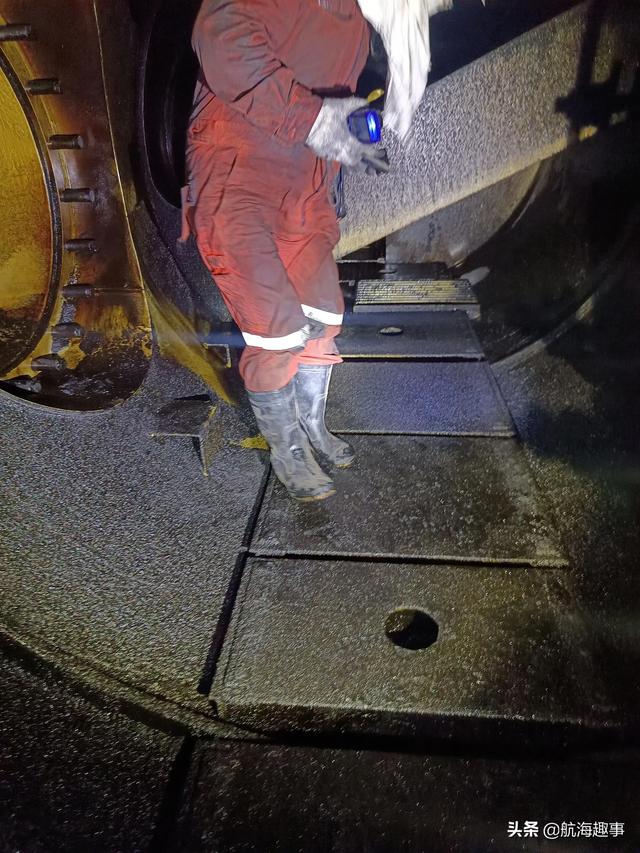

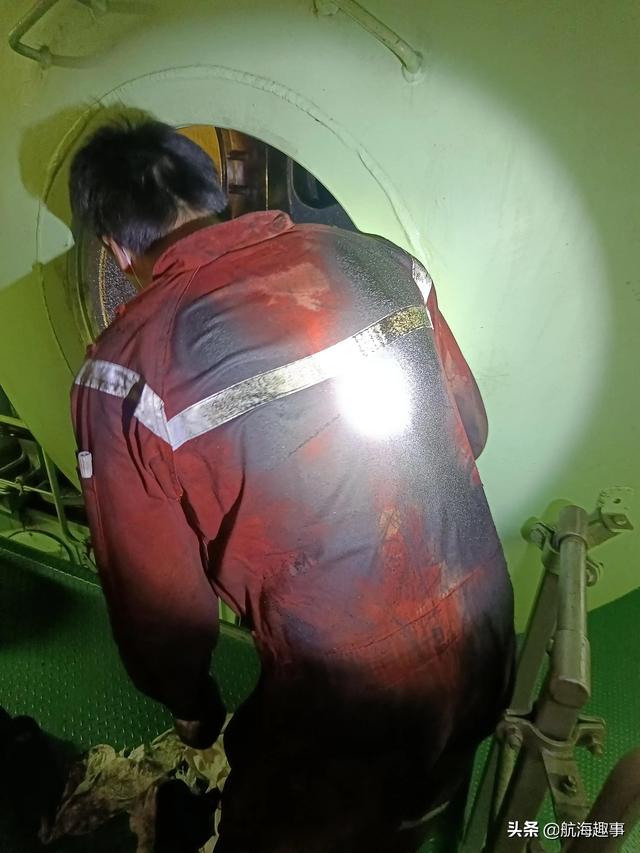

大管輪掃氣室檢查

但是，畢竟并不是所有的大管輪身材都苗條，要是碰到200多斤的大胖子，也只能老軌去鉆了，現在船上的伙食條件也不錯，精廋的大管可遇不可求，只要不卡皮也要硬著頭皮去鉆，畢竟第一手管理者必須有親臨第一線才能發現問題。

曼恩活塞環檢查后

如果你是做機艙的沒有掏過掃氣室，我不相信，如果你是大管輪沒有鉆過掃氣室，鬼才會相信！

清潔完掃氣室，檢查主機9個缸的活塞環工作狀況后，隨即進行主機液壓蓄能器的檢測與補充氮?dú)?.....，當然這是下午的工作安排了，下班...洗澡..吃飯...2小時午睡.....！

MAN 9K98ME-B型電噴主機液壓皮囊蓄能器布置及壓力檢查

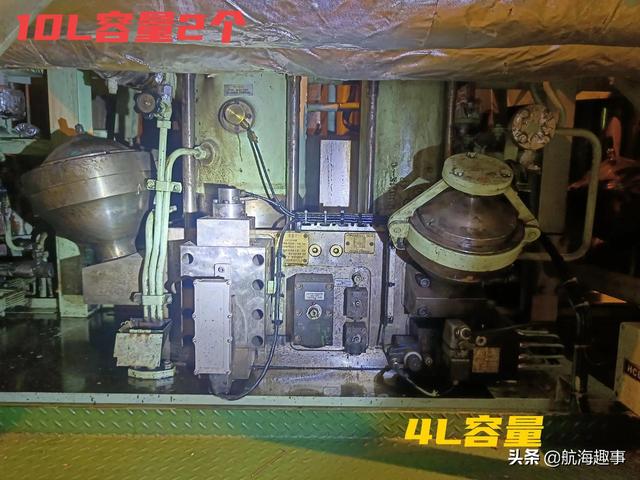

本機型總共配備30個皮囊式液壓蓄能器，具體布置如下，每缸HCU單元設計3個(10 L容量的2個用語)，9個缸總共27個皮囊蓄能器如下圖:

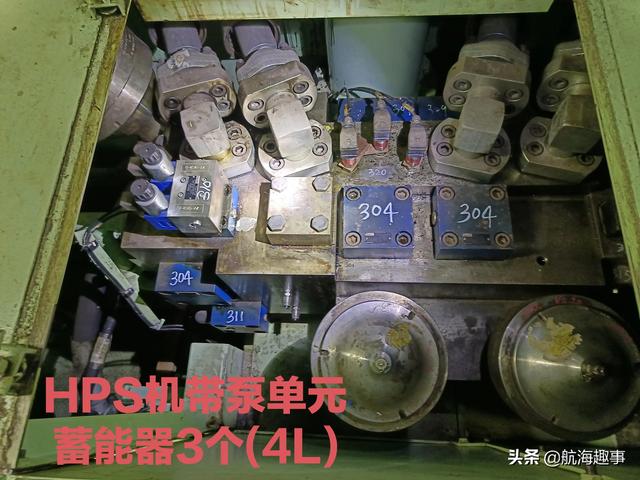

HPS機帶液壓泵單元3個(4 L容量)，如下圖:

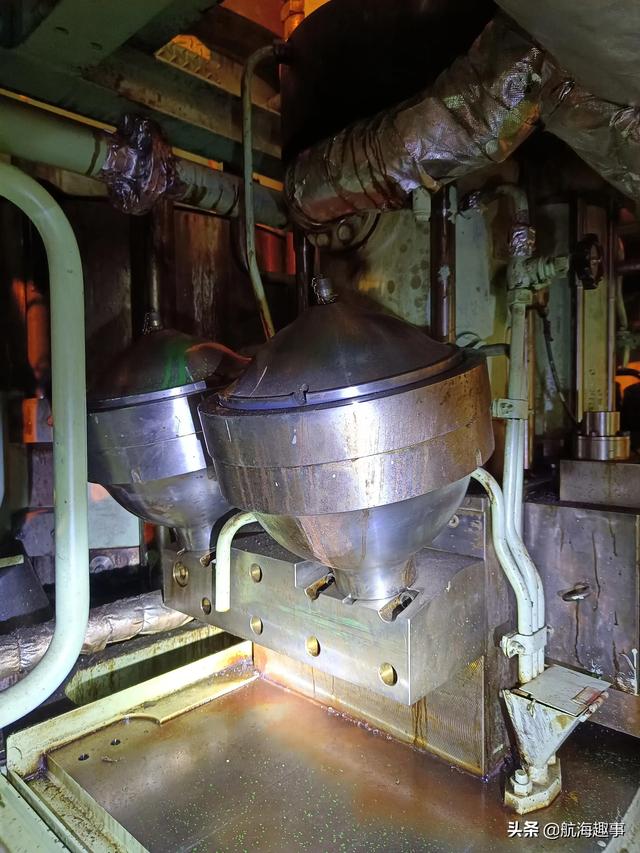

HPS機帶泵單元蓄能器布置

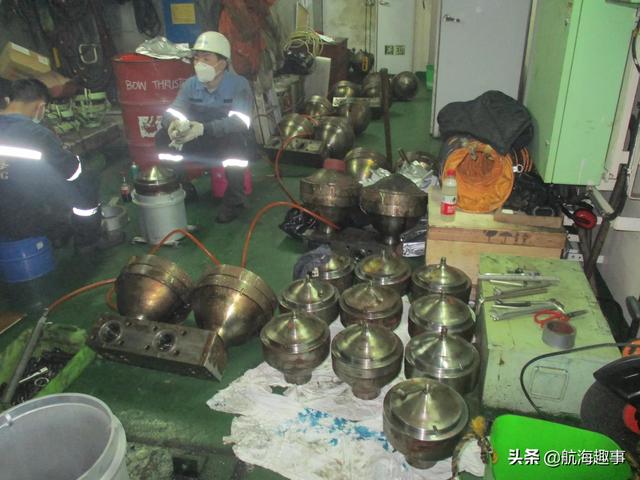

所以本次氮?dú)鈾z查及充注必然有30個點，檢查及充注過程相對比較簡單，一般情況下個把小時基本上可以完成，由于本次在上海塢修期間，皮囊式蓄能器已經過了5年使用安全期，所以公司大手筆把所有的皮囊全部安排岸上工人一次性更換，工人整整搞了一個多星期才完工。

塢修檢修工作現場

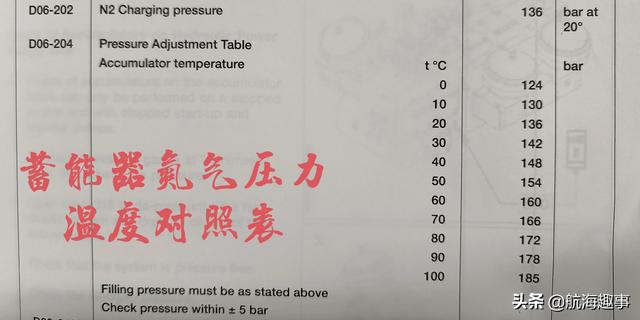

所以我對于全新蓄能器的可靠性還是比較有信心的，按照說明書溫度與充注氮?dú)鈮毫﹃P(guān)系，如下圖:

說明書氮?dú)鈮毫囟葘φ毡?/p>

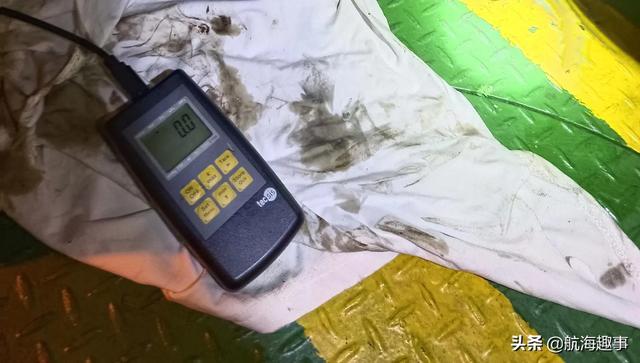

檢查過程中蓄能器壓力基本上都在145Bar以上，新的就是新的，僅僅使用了4個多月，壓力損失確實很小，但是檢查NO2缸和NO7缸時，氣缸注油器液壓系統4L的2個蓄能器壓力檢測居然為0，簡直不敢相信自己的眼睛，記憶中檢查過N次，大部分都是壓力偏低的，還第一次碰到2個蓄能器壓力同時為0的，怪哉！怪哉！

電子式壓力檢測表

隨即進行填充氮?dú)?，蓄能器壓力罐根本無法保壓，壓力很快就降下來了，難道皮囊破了嗎？不太可能呀，皮囊剛換新才用了四個月左右，而且都是原廠備品，不至于這么快就嗝屁了吧，此時滿腦子里都是疑問，恨不得馬上拆出來看看到底哪里出現了問題。

岸修工人檢修作業現場

但是...但是2個這玩意死重死重的(不過4L算是輕的，碰到該蓄能器故障運氣還算好的，另外10L的是兩個組合在一個座上，見上圖，如果故障了，拆卸更麻煩，是賊沉賊沉的那種，而且檢修空間有限)，馬上拆下來檢修，確實不是一會半會能搞定了，由于臨近晚飯時間，真心不想加班干活，而且也沒有必要，所以決定明天上午安排檢修一探究竟！

“皮囊式”液壓蓄能器的作用

蓄能器的種類當然很多了，包括彈簧式、重錘式、氣體式，當然皮囊式液壓蓄能器是氣體式的一種，是目前應用最廣泛的，主要作用是把液壓油儲存在“彈性”的耐壓容器中，待需要時又將其釋放出來的能量出來裝置，作為一個輔助部件，對于改善液壓系統動態性能，保持工作穩定性，延長其他部件的工作壽命及降低系統噪音都起到一定的作用。

皮囊式蓄能器其特點必然是皮囊慣性小、反應靈敏、附屬部件少、安裝及維護容易，充氣方便且不容易漏氣(故障率還是有的，雖然不高，相對來講還算比較可靠，漏氣損失失很小，廠家要求5年左右壽命，你用6年也是沒問題的)。

所以總結曼恩主機HCU和HPS系統必須配備的皮囊式液壓蓄能器，其主要作用有以下幾點:

(1)、吸收液壓沖擊，穩定系統油壓。

(2)、減輕壓力脈動，降低液壓噪音，延長FIVA閥使用壽命。

說實話這玩意理論上的作用聽起來挺高大上，但是即使壞了幾個，短時間對主機運行倒沒到多大影響，主機照樣撒歡的跑......！

就這像這一次壞了2個，估計可能已經壞好久了，但是主機仍然很囂張的運轉，沒有任何相關故障報警。

液壓蓄能器常見故障

對于這玩意的常見故障，真的不好意思，也許我是頭發短見識少，碰到的蓄能器故障真心不太多，但是有心搜集及留意了下友輪蓄能器的故障案例，還是總結幾點供大家參考:

(1)、皮囊破損漏氣

如題，已經很好理解了，故障類型中相對出鏡率比較高的，可能由于年久老化或者材質問題導致皮囊破損漏氣，有點像我們私家車爆胎的意思！

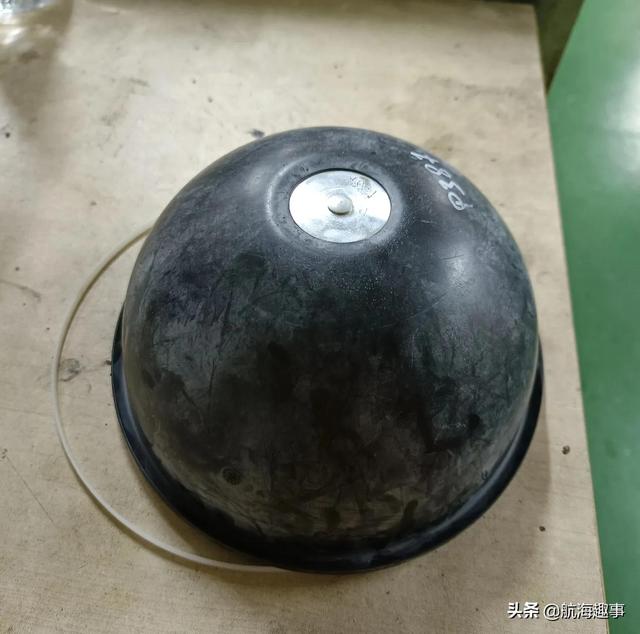

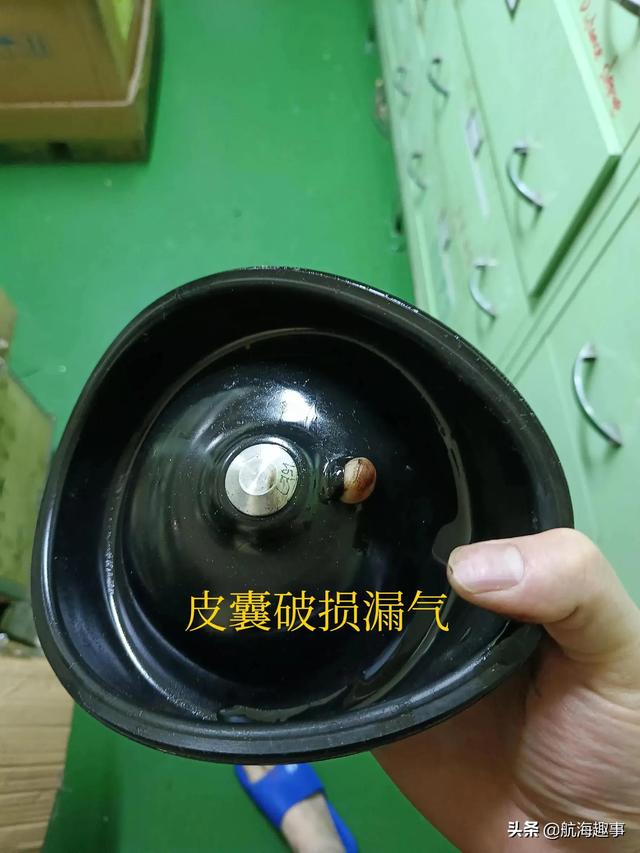

皮囊

(2)、安裝失誤

安裝時沒有按照檢修要點進行(后文細講)，或者皮囊密封尼龍壓圈壓偏，導致輕微漏氣。

(3)、皮囊中心菌形(長得有點像蘑菇)保護扣脫開

本文就是此故障，直接導致氮?dú)馊啃狗?，故障特點和皮囊破損相同，其原因先賣個關子，后文詳細講解說明。

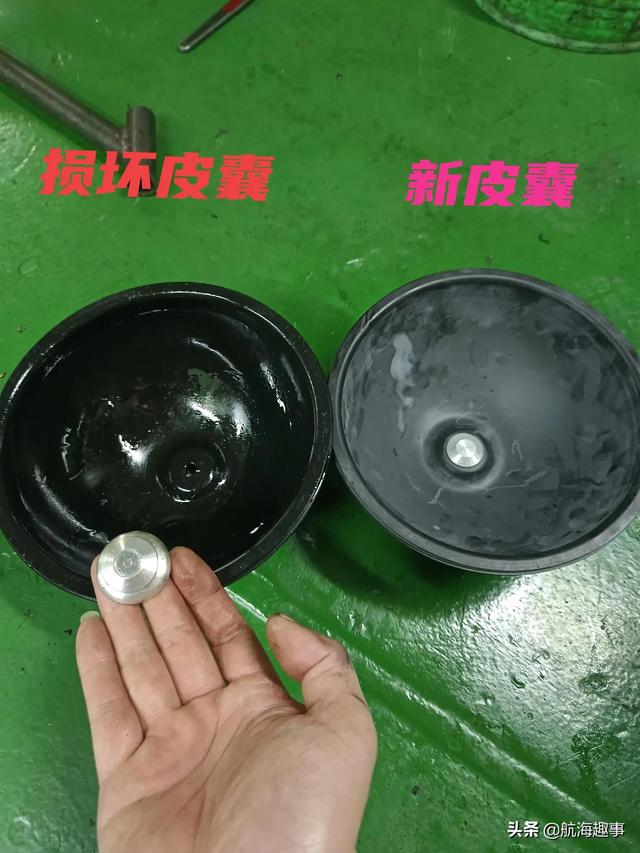

故障皮囊與新皮囊對比圖

(4)、蓄能器固定內六角螺栓疲勞

該故障直接導致液壓油外漏，主機必然失壓報警SLOW DOWN或者SHUT DOWN。

可能是由于主機震動(運行時HCU單元震動確實大)或者上緊力矩不合適，導致固定螺栓松動或者疲勞折斷。

蓄能器固定內六角疲勞折斷故障

重點認識MAN 9K98ME-B電噴主機液壓蓄能器的結構

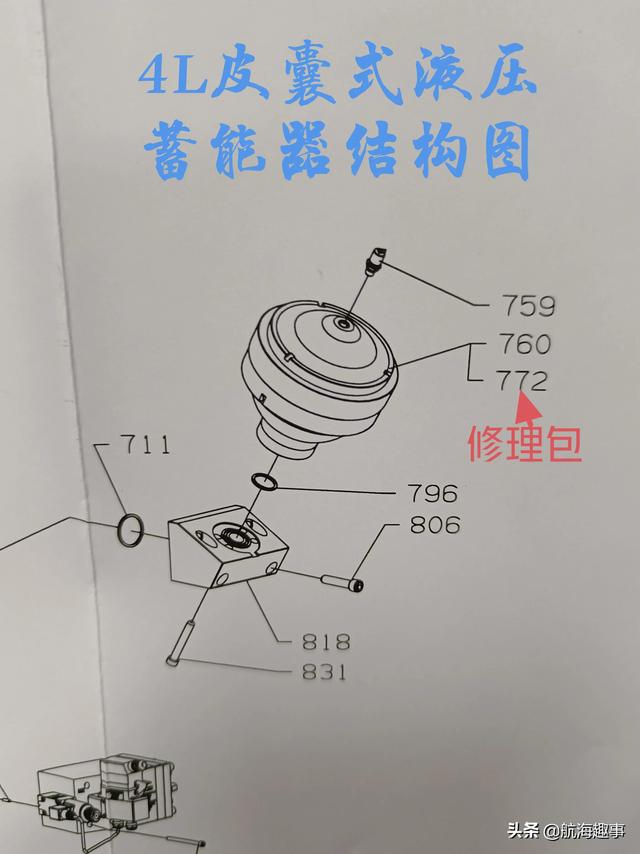

讓我感到很奇怪的是，諾大的韓國現代造船，曼恩備品說明書竟然找不到蓄能器的詳細圖，來回翻找說明書都滋滋冒火星，也只能從HCU結構圖拐角處找到760(Membrane accumulator)和772( Repair Kit)這兩個重要的部分，對于內部構造一無所知，見下圖:

說明書HCU單元部件介紹部分圖紙

話說內科醫生動刀子前，至少也要做個X光掃描，三唯彩超等技術手段，知道你肚子里東西長啥樣，長在哪個位置，和正常人有啥不同，這樣醫生心里才有底，才敢動刀子下手，搞機械的技術工人，同樣有這樣的態度，雖然沒有高科技手段，但是可以借助說明書略知一二，對于內部各部件配合關系、裝配位置等信息，查閱說明書可能從部分圖紙無從得知，即使從備品可以看到修理包實物，但感覺還是一頭霧水，所以此時我很不服氣，心想一定要把這玩意搞得明明白白的，所以利用本次檢修的機會，總算把內部所有的部件及結構配合圖研究了個天翻地覆，雖然結構很簡單，你不一定能說的很詳細，但是若以3D視角畫在圖紙上，足以讓任何人明明白白！

咱們先看看皮囊式蓄能器結構實物圖，總體有個大致輪廓，以下所有圖片絕對是100%仿真模擬圖，細節與實物完全吻合，見下圖:

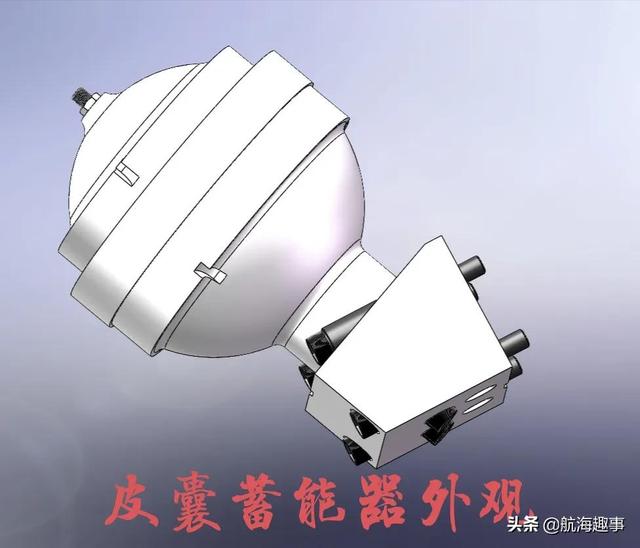

蓄能器外觀3D仿真模型

再看看解體后的結構爆炸圖，內部每個零角都清清楚楚，盡管結構很簡單，為了盡顯細節，繪圖確實費了不少心思，多少個日日夜夜都在伏案思考。

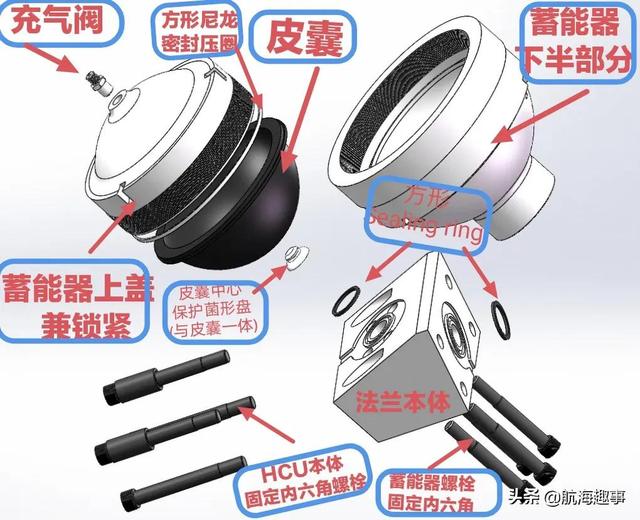

蓄能器內部結構爆炸圖

了解結構詳圖以后，咱們再看看核心部件皮囊到底長啥，咱們使用放大鏡看的哪種學習態度，見下圖:

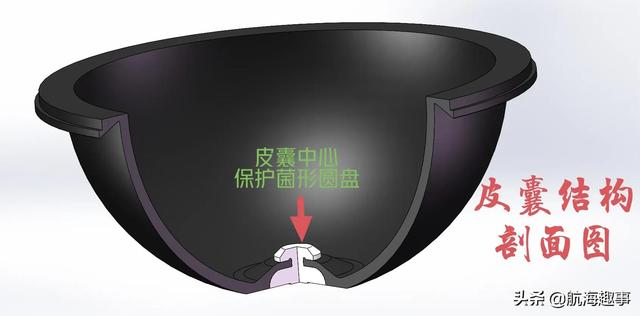

蓄能器皮囊構造圖剖面圖

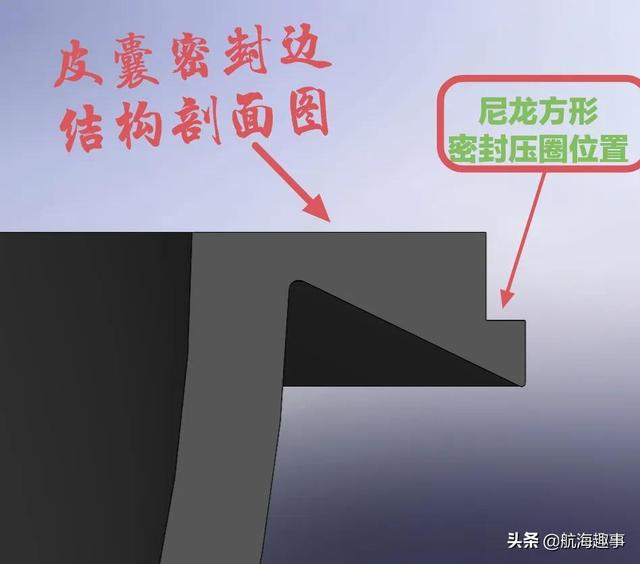

皮囊密封唇邊結構細節放大圖:

皮囊剖面細節圖

核心的密封元件，保持150bar高壓密封除了皮囊少不了壓在上面的尼龍方形壓圈，見下圖:

密封尼龍方形壓圈

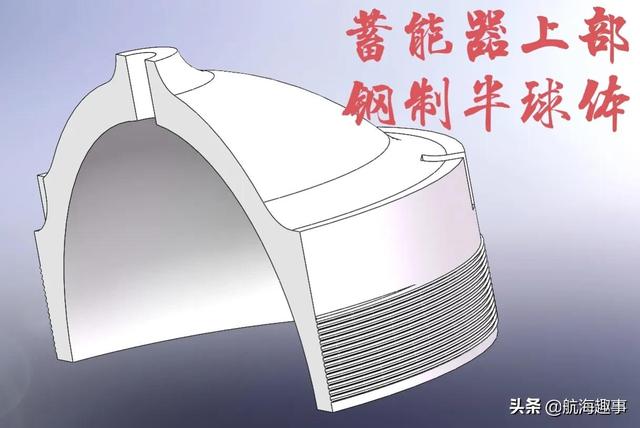

嗨，細節圖太多了，再看看外部的耐壓這上下兩部分死沉的鐵蛋子，上部分稍輕一些，外部為細牙螺紋，主要是鎖緊尼龍壓圈密封皮囊唇邊的作用，見下圖:

蓄能器鎖緊上蓋剖面圖

下部分鋼制半球體，上部內螺紋，如下圖:

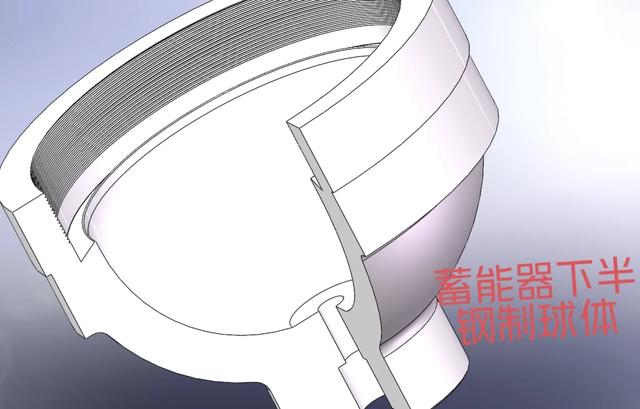

蓄能器下半部分剖面圖

安裝后各個部件配合詳圖:

安裝后狀態球體部分剖面配合圖

安裝在HCU本體后的狀態，(HCU沒有畫出)，想象一下就好了。

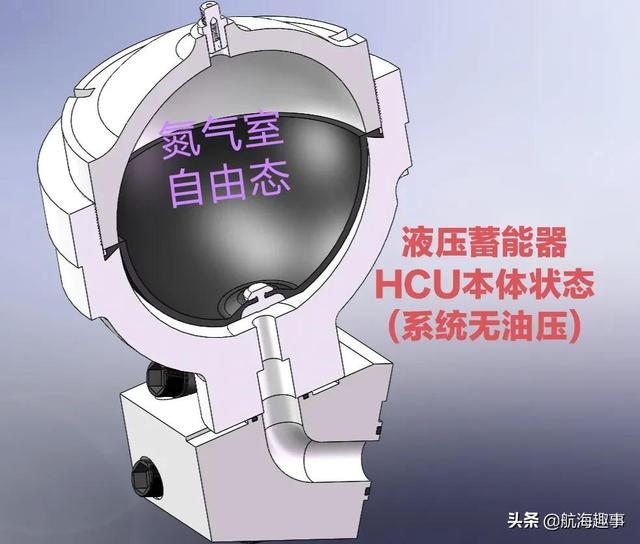

蓄能器HCU本體裝復狀態圖

以上我把繪制的3D模型仿真，淋漓盡致的展示說明，估計你不明白蓄能器的詳細結構都很難！

蓄能器拆件步驟及要點

在拆卸這兩個液壓蓄能器前，研究下說明書中的拆卸步驟及要點是很有必要的，盡管說明書不是萬能秘籍“武穆遺書”，但是畢竟給我們管理者指明了大致的方向，有時候?qū)嵺`出真知，理論結合多次實踐才能科學的把檢修質量升華到一個新的高度。

明白了以上蓄能器原理、詳細構造及說明書拆卸要點，就可以放手去干，以下為實際檢修要點總結，說實話說明書介紹太啰嗦，要做到不拘泥于說明書，抓住核心就行了！

(1)、安全卸油

安全第一！必然輪機業務檢修是重中之重，沒有生命的東西沒即使壞了，可以申請備品嘛，但是人沒了那是真的沒了(按照平衡宇宙理論，另一個相同的你可能活在另外一個宇宙里)，所以拆卸時HCU必須系統油壓完全降低為0，要知道系統上百巴的壓力是非?？膳碌?，如果是停航后緊急檢修，這點尤為注意，最安全的做法是停主機機油泵(有獨立油柜的可以直接停供油機油泵就行了)，話說緊急停航檢修，系統油壓降低是比較緩慢的，所以一定要關閉高壓系統液壓油進口閥420，打開高壓油泄壓閥421，慢慢等待系統油壓完全降為0，可以通過外界電子式壓力表檢測455和565處快速檢測接頭確認，液壓原理圖如下:

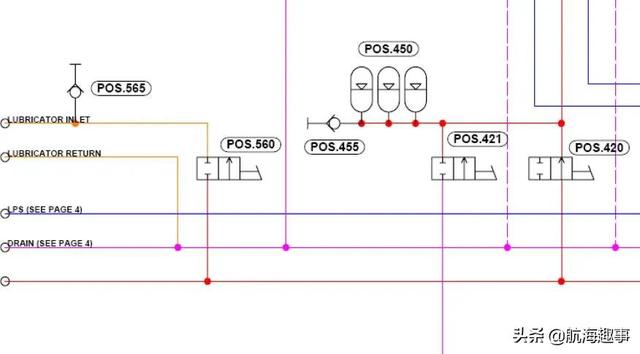

系統油壓理論管路圖

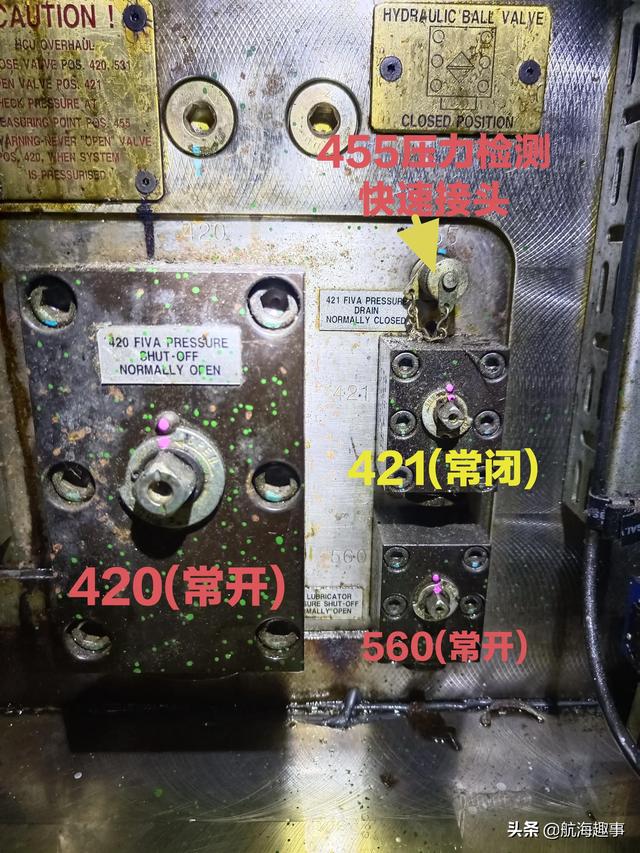

HCU機側實物圖對應閥號如下:

HCU單元本體附屬閥件

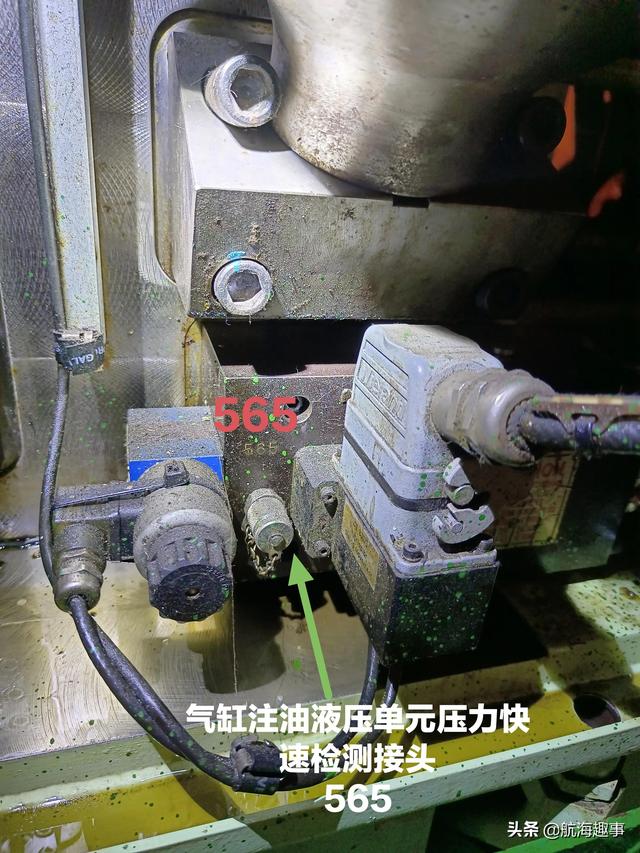

旁邊的氣缸注油液壓單元，如下圖:

氣缸注油單元

當然如果不是緊急檢修，把機油泵或者獨立油泵停掉，半天后以后，系統油壓必然會降到0，不去關開上述這些閥門也是沒問題的(有些船這些本體閥，非常容易卡死扳不動或者動來動去易松動漏油)。

(2)從HCU本體分離蓄能器

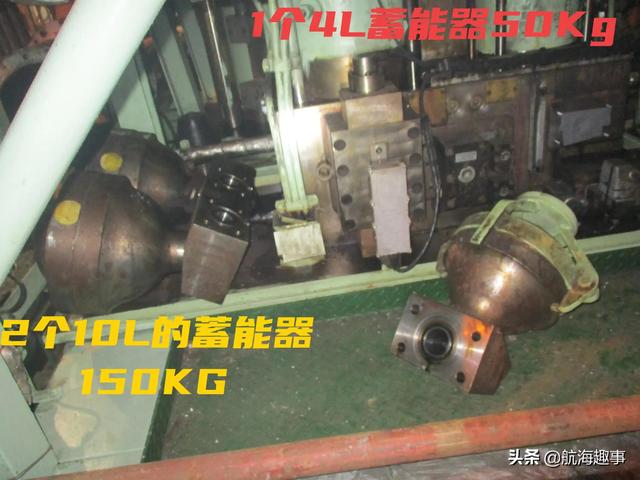

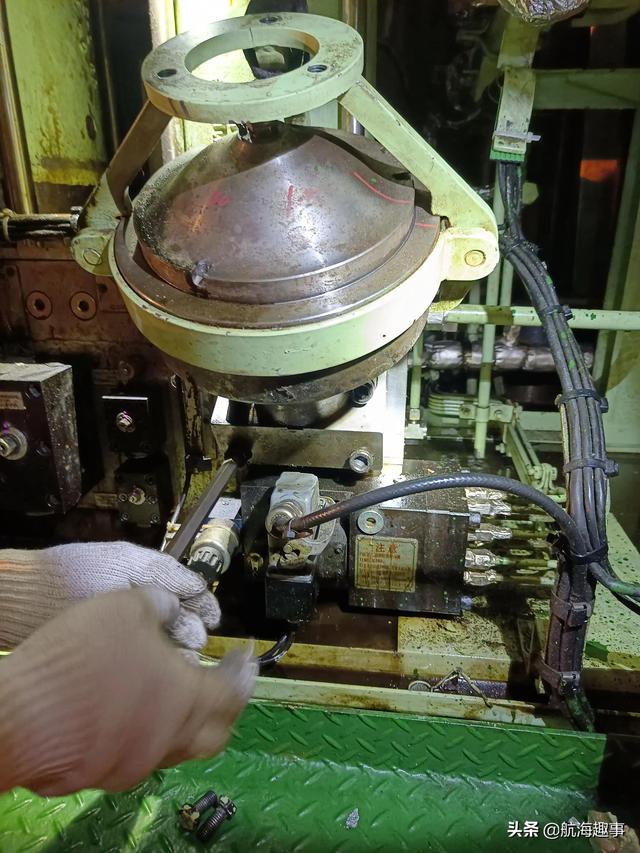

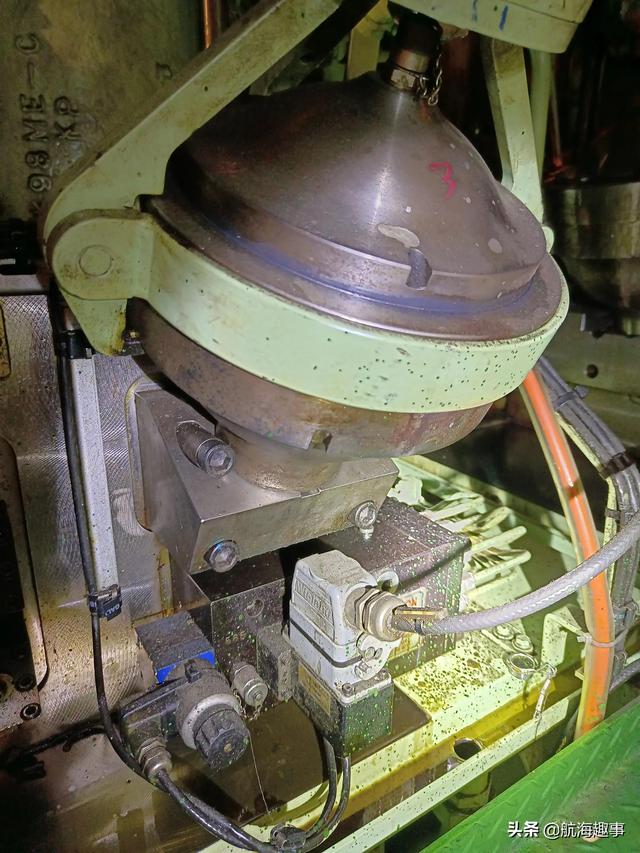

如果是分離燃油噴射和排氣閥控制的2個組合式蓄能器(10L)，就有點苦逼了，太重了而且空間位置有限，最好動用天車協力，下面放塊方木提前墊好，上部空間有限也只能從下面取出拉出。

蓄能器檢修

如果是分離氣缸注油器系統的蓄能器(4L)，就相對容易些，找個繩子從上面拉住，拆除固定內六角螺栓后，就可以慢慢移除了，注意別砸碰到下面的接線盒就行了。

以上說的都是曼恩大缸徑機器，請同仁們不要抬杠，如果是小缸徑機器，僅借助人力拆卸足矣！

(3)再次確認漏點位置

這玩意拆下檢修，大部分都是皮囊漏氣問題，本次檢修也離不開這個魔咒，從HCU本體分離后的蓄能器，我立馬在接上氮?dú)怃撈吭俅芜M(jìn)行充氣測試，果不其然氮?dú)庖婚_就聽見液壓油口“呲呲.......”漏氣不止，可以肯定判斷皮囊或者密封壓圈可能有問題。

蓄能器拆下后再次充氣檢測

(4)、解體蓄能器一探究竟

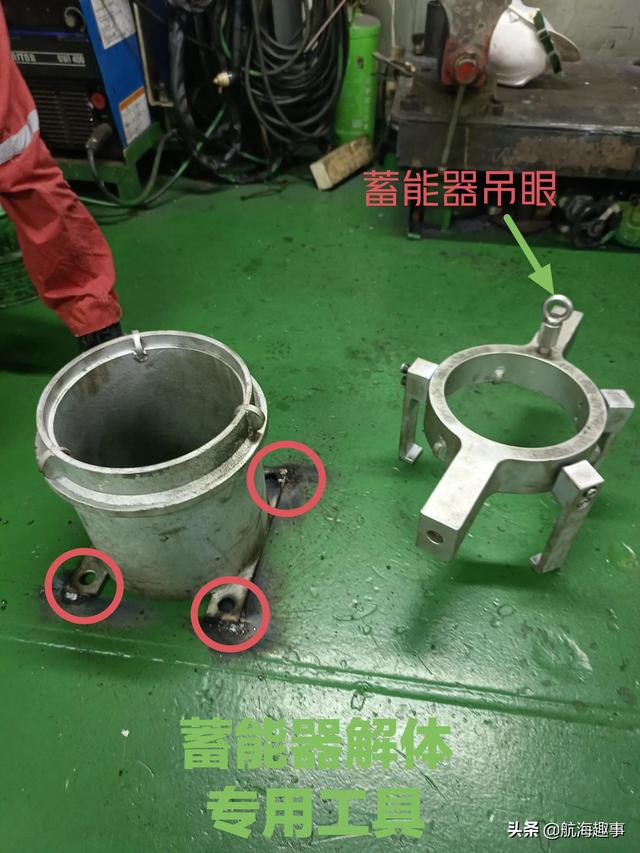

我讓大管把這破玩意，托運抬到工作間去解體檢修，畢竟工作間有空調涼快，心情必然也很舒暢，銅匠把解體專用工具抬出來(曼恩配備2種解體專用工具，4L/10L蓄能器各一套)，實踐證明專用工具“蓄能器固定座”配備4個伏地抓最好是焊接在地板上，方便后續輪錘敲擊。

蓄能器檢修專用工具

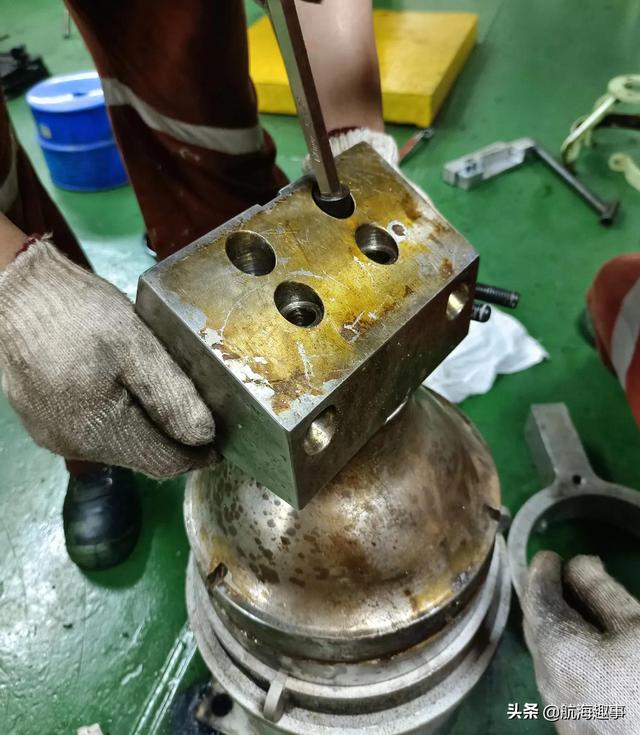

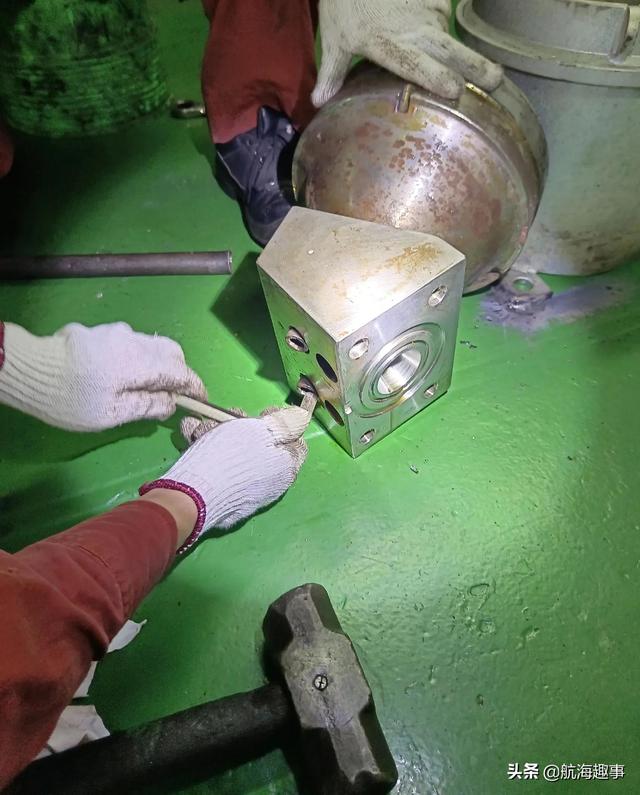

準備拆除蓄能器本體與連接HCU的法蘭Block，拆前用馬克筆把蓄能器和法蘭Block位置標注一下，然后就可以松掉底部4個固定內六角螺栓，見下圖:

蓄能器分離法蘭Block

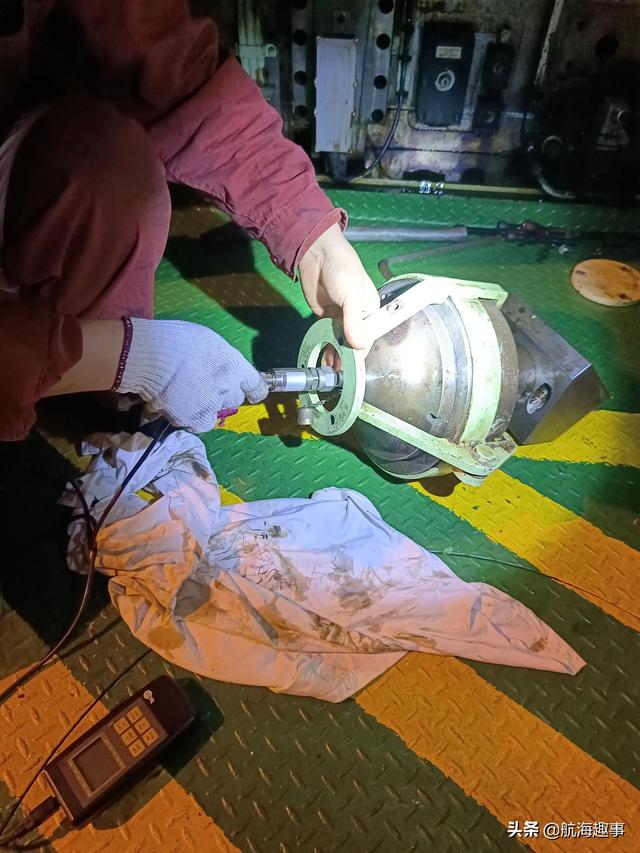

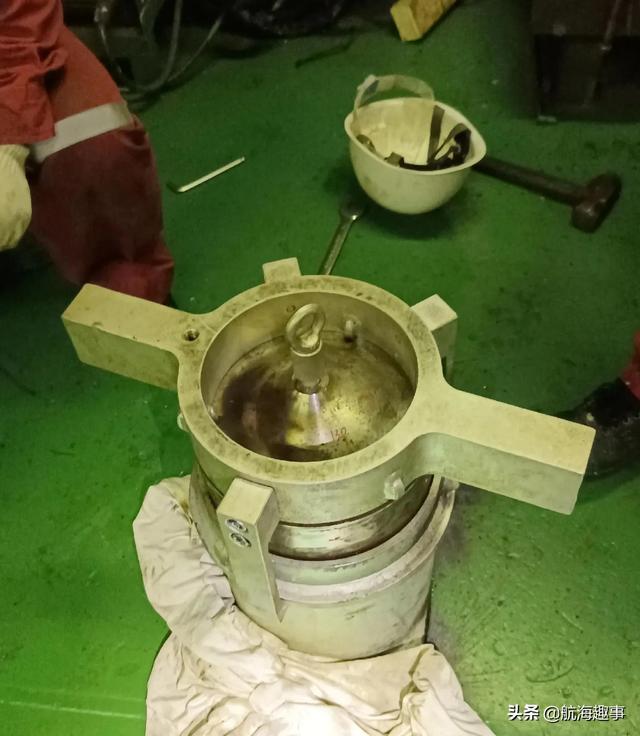

繼續拆除蓄能器頂部的充氣止回氣門芯，然后安裝專用吊眼工具(見上圖蓄能器吊眼，右邊伏地三抓工具上面的那個東東)，方便提溜蓄能器放入固定專用工具上(真的好沉，即使可以人力抱起來，但是圓乎乎的沒有抓力點，只能扣住吊眼發力)，注意要專用工具3個半圓“公抓”要剛好扣住蓄能器本體的“母槽”，說的有點啰嗦了，再笨的人都能摸索到的，你旋轉一圈也會順利落座。

蓄能器專用工具的使用圖示

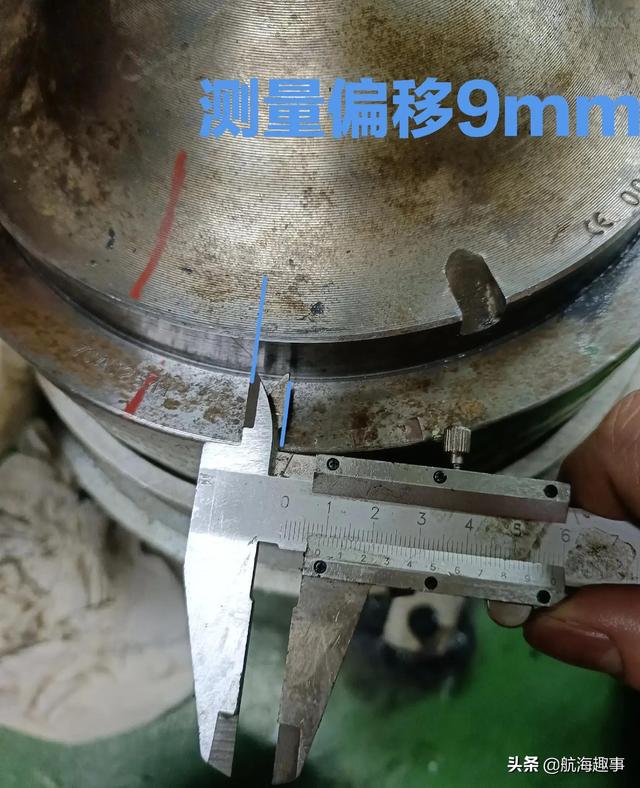

拆卸前，此時留意蓄能器上蓋的馬克線順時針偏離下部分本體馬克線的位置，說明書要求偏差9毫米(10L為10毫米)，不明白的話后文有圖文介紹。

安裝蓄能器上蓋拆卸另一部分工具“敲擊扳手(有點像解體分油機的拆鎖緊環的大扳手工具)”，上圖中這3個抓子是可以隨時拆卸的，主要作用就是重力敲擊的時候，固定蓄能器本體及怕扳手崩出來而設計的，一旦上蓋松動幾圈還必須把抓子拆出來才能繼續拆上蓋。

拆卸蓄能器圖片

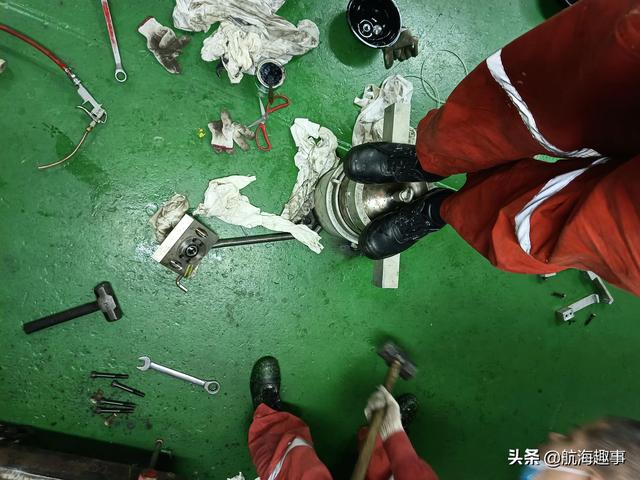

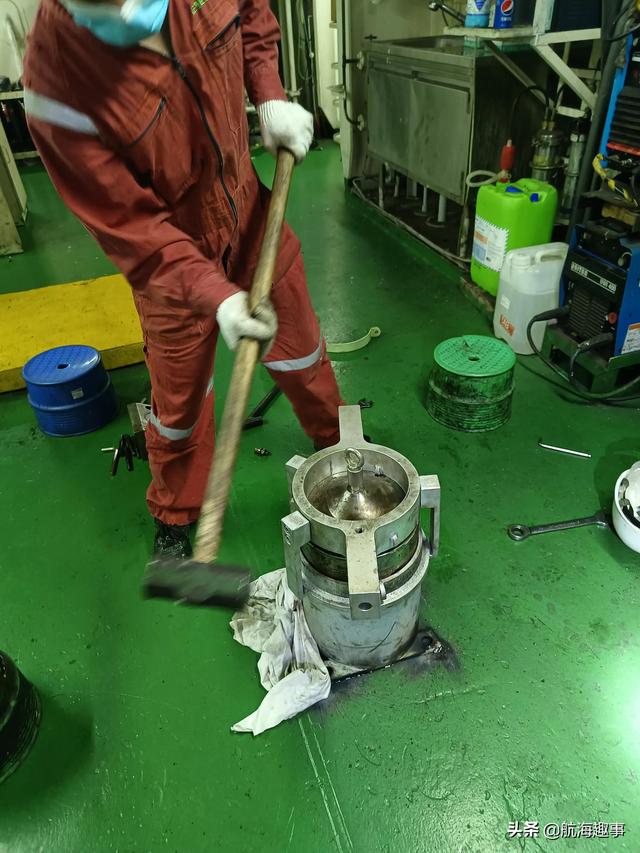

曼恩廠家設計初衷是好的，其實我感覺裝來拆去確實麻煩，實際中可以不需要裝這三個抓子，找一個胖子站在“敲擊扳手”上面，頭上有其他梁或者管系啥的用手抓穩就好了，大榔頭敲擊幾下也是很容易拆卸的，當然如果上蓋鎖的非常緊，為了安全起見，還是安裝三抓固定工具，不要像我這樣土八路的做法。

土八路拆卸辦法

敲擊吧，同志們！真相就在錘子后面！

(5)、奇葩的膜片漏氣故障及原因分析

上蓋完全松動后，用手就可以扳動扳手取出上蓋了(據說有些曼恩機型是帶獨立鎖緊圈的，鎖緊圈取出后，上蓋有時候并不是很好取出，解體過分油機的小伙伴應該有體會，此時可以從下部分本體油孔通壓縮空氣協助頂出)。

蓄能器上蓋拆除

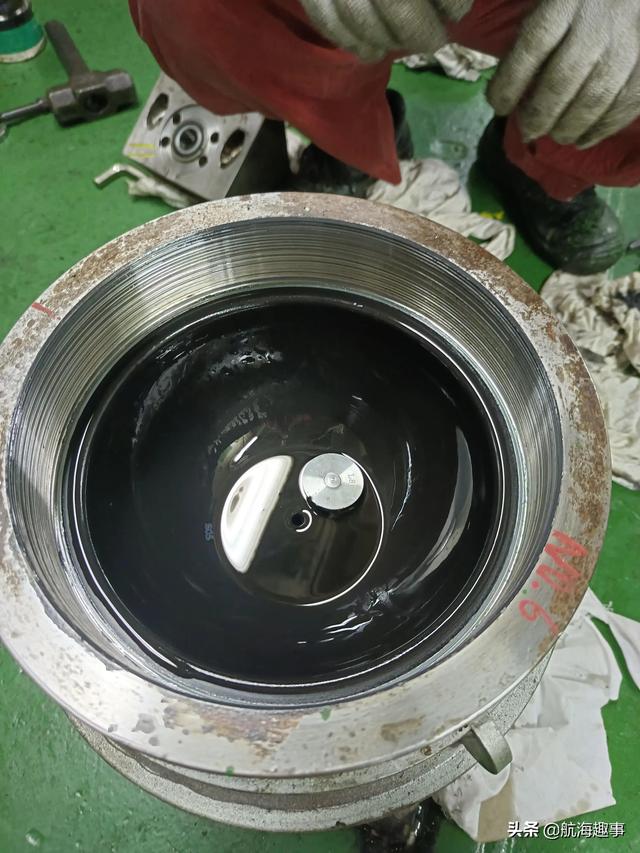

低頭一看，哇塞！小樣，終于發現漏氣的原因了(另一臺蓄能器拆卸后也是同樣的毛病)，表象一目了然，皮囊中心菌形保護帽竟然完全崩出來了，不呲呲呲呲呲呲......漏氣才怪！

皮囊漏氣故障初始狀態

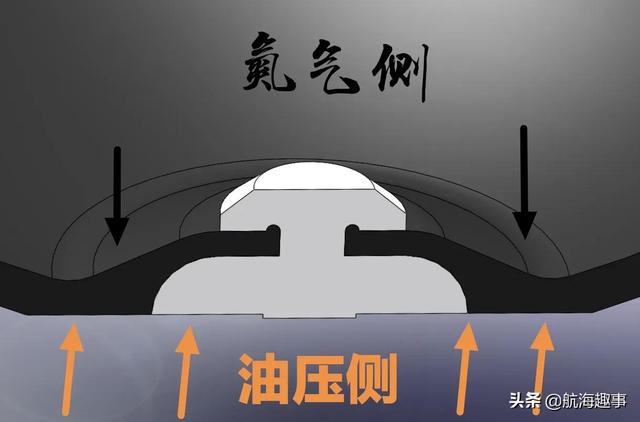

看到這里我想不少小伙伴也就是馬上換個皮囊就匆匆裝復了事，但是要分析為什么會出現這種故障，從圖上可以看出，由于皮囊的菌形保護帽結構是皮囊外側大，皮囊內測小，如下圖:

即使崩開也應該是飛向朝油壓側呀，蓄能器中間這么小的皮囊空洞，硬生生的穿過比大大很多倍外徑的鋁合金材質菌形元件，是不是很奇怪呢？(雖然分離后的皮囊和菌形元件都很好，事后想再裝進去，真是太難太難太難了，哥才深有感慨杜蕾斯“皮囊”的彈性真好)

但是我仔細想了想，有一個邏輯關系必須弄明白，是氮?dú)鈮毫Σ蛔闵踔镣耆箽夂髮?dǎo)致菌形元件崩進皮囊，還是菌形元件先崩出，而后氮?dú)庑箟簽?呢，此時陷入思考......?

其實這個邏輯問題，我也是在拆卸的過程中尋思，通過拆卸也發現了真正的問題，估計可能就這兩個蓄能器皮囊裝復時被工人馬虎裝錯了(錯在哪里，后文安裝步驟詳細介紹)，才導致氮?dú)馔庑垢蓛簦谥鳈C(jī)運行時液壓油高達230Bar的液壓機輕松把皮囊內翻，使菌形元件的皮囊中心空扭曲變形放大，強大的壓力油強制頂飛鋁合金菌形元件，可以看到菌形元件有明顯撞擊的微小破損痕跡！

以上是我理論結合實踐，詳細分析兩個邏輯問題，結論是首先氮?dú)馐?，才?dǎo)致鋁合金菌保護件向內脫開，如果同仁有不同意見，可以在評論區探討，相互學習進步！

(7)、裝復步驟及要點

接下來就是裝復了，重點之重，最重要的步驟了，首先舊皮囊是不能用了，漏氣的皮囊真的也沒有第六感的彈性，真心是裝不上去，只能換一個修理包皮囊備品了(內含皮囊和方形尼龍壓圈)。

蓄能器皮囊修理包備品

裝復皮囊前一定要把蓄能器下部分本體密封V型壓槽清潔干凈，一點油污都不能有，也不能人為的上油潤滑，這一點說明書說的清清楚楚，也很重要！

為什么？自己想想就明白。

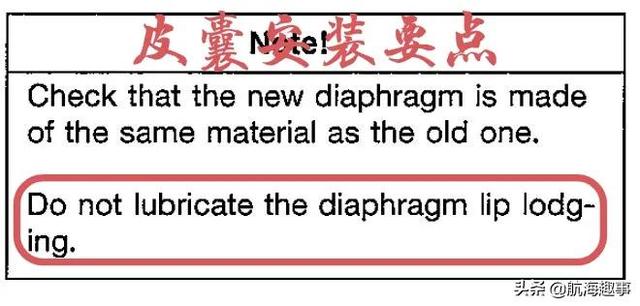

說明書安裝要點

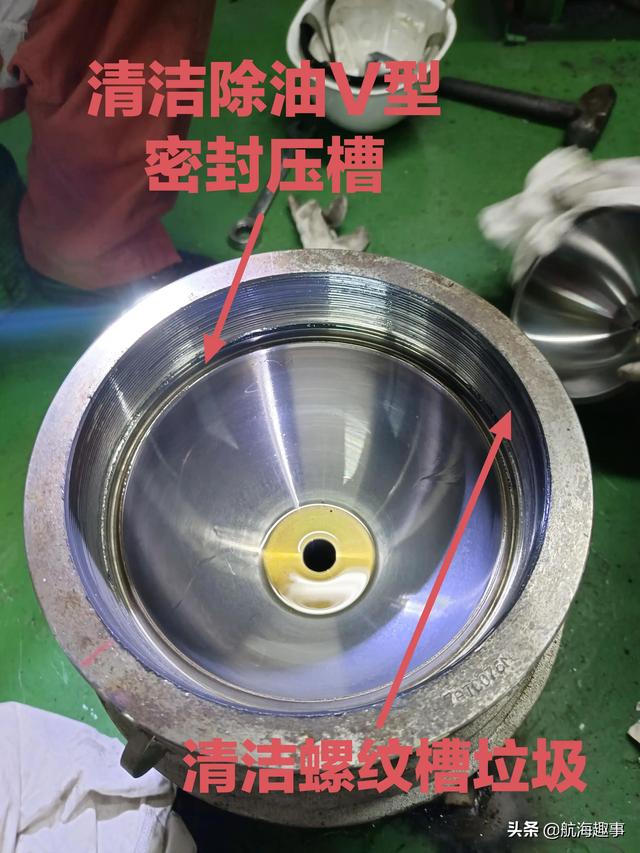

清潔蓄能器下部分球體密封V型槽和螺紋槽垃圾，如下圖:

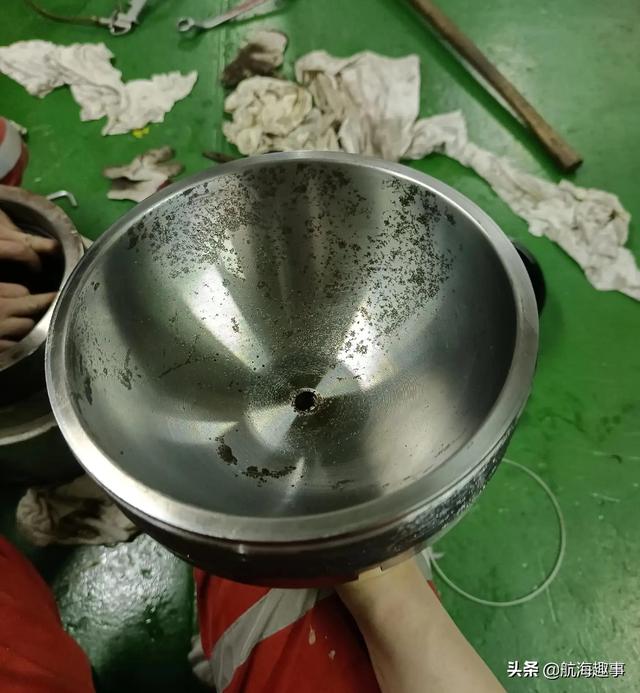

蓄能器下部分清潔油污

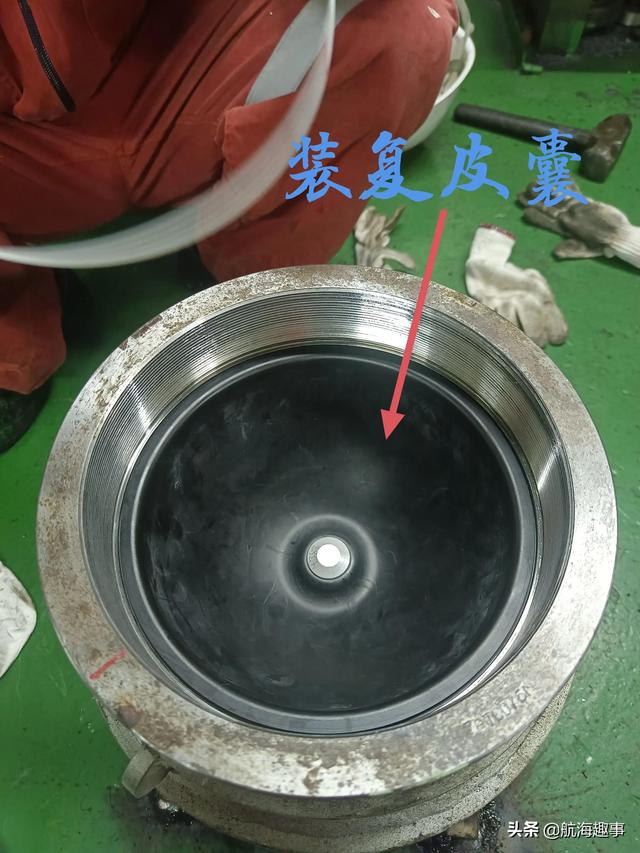

然后裝入皮囊到下座的V型槽內，用手按壓邊緣確認裝復到位，如下圖:

皮囊的裝復

最最重要的步驟，最最重要的一環，在此特別說明，放入尼龍方形壓圈時，一定要注意方向，一定要注意方向，一定要注意方向！標準備品修理包，壓圈密封打紅點的一面必須朝下安裝，壓住皮囊邊緣臺階才行，與皮囊平齊才行！

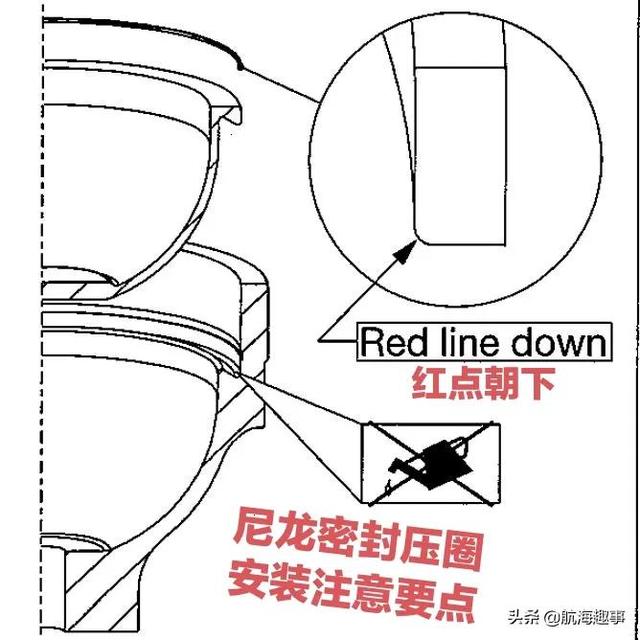

說明書也特別交代的很清楚，有圖佐證:

Red Line Down! Red Line Down!

說明書尼龍壓圈安裝要點

如下圖，按要求紅點馬克必須朝下:

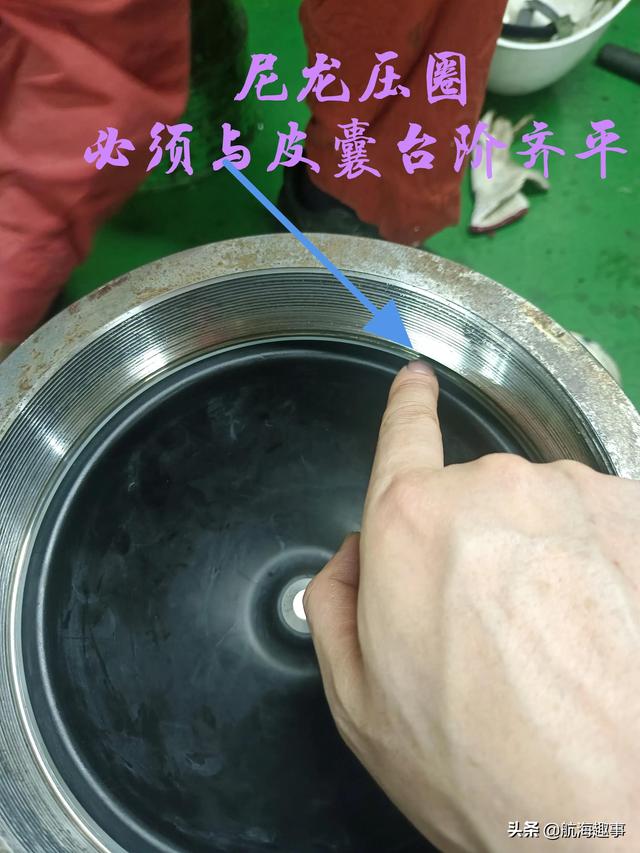

尼龍壓圈必須壓住皮囊邊緣與皮囊臺階齊平，見下圖:

皮囊壓圈安裝要點

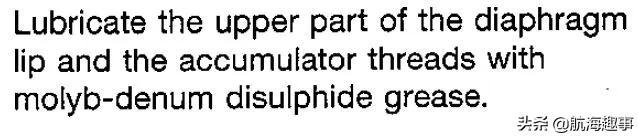

然后說明書又說安裝皮囊和壓圈后上邊緣部分需要涂潤少量普通潤滑油，一邊涂一邊不涂的，至于啥原因沒說，后文我來解釋。最后上蓋的螺紋線要涂防咬死潤滑劑(二硫化鉬等)。

說明書安裝要點

此處暫停安裝......，必須休息一會，抽抽咬喝點茶放松一下。

趁著他們喝茶的機會，對于前文3個要點疑問總結如下，必須解釋清楚:

一、為什么尼龍壓圈必須紅點必須朝下安裝？

二、為什么皮囊必須放妥V型槽且尼龍壓圈必須與皮囊邊緣臺階齊平？

三、為什么皮囊和壓圈上邊緣需要少量涂油？

接下來咱們詳細的掰扯掰扯，你肯定恍然大悟！

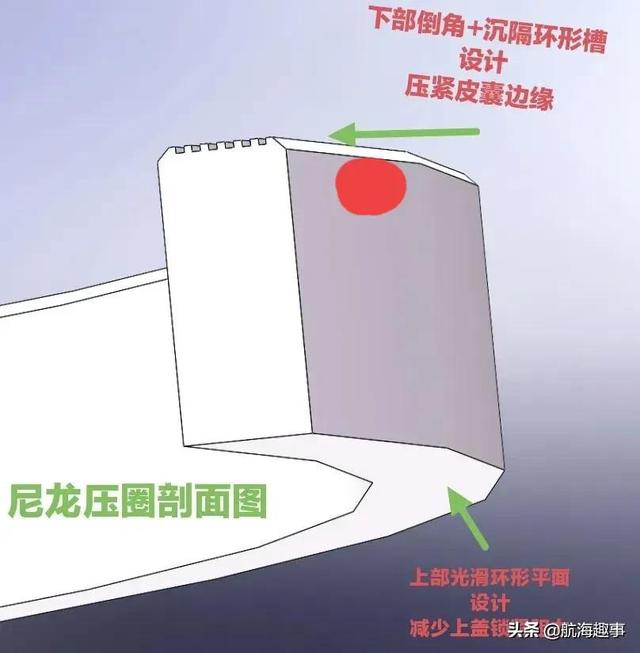

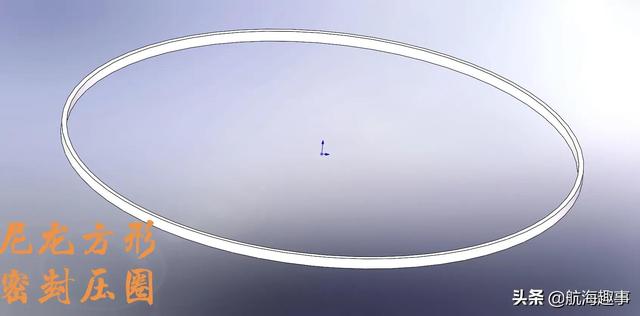

對于問題一，為了說明白必須建3D模型，下圖為尼龍方形壓圈的剖面圖，實物尼龍圈真的是很小很小，近視眼或者老花眼的輪機員，細節估計拿放大鏡不仔細仔細看，都不能發現細微特別之處，只能3D建模放大50倍一探究竟！

見下圖，不用說都明白了吧，紅點朝下面的原因，就是該馬克紅點面，有多條環形沉隔槽(很微小)，作用其一，當上蓋鎖緊時增加尼龍壓圈與皮囊邊緣的摩擦阻力，防止皮囊打滑滑出(這也是此皮囊下面不能涂油的原因)，另一個重要的作用，可以增加單位面積的密封壓力(根據壓力F=壓強P/S受力面積)。

然而尼龍壓圈另一面卻非常光滑的，用專業術語來說，上下兩個面的粗糙度完全不一樣，所以完全不要裝反！

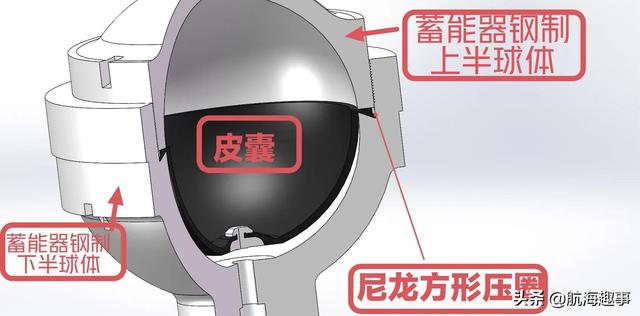

尼龍方形壓圈剖面圖

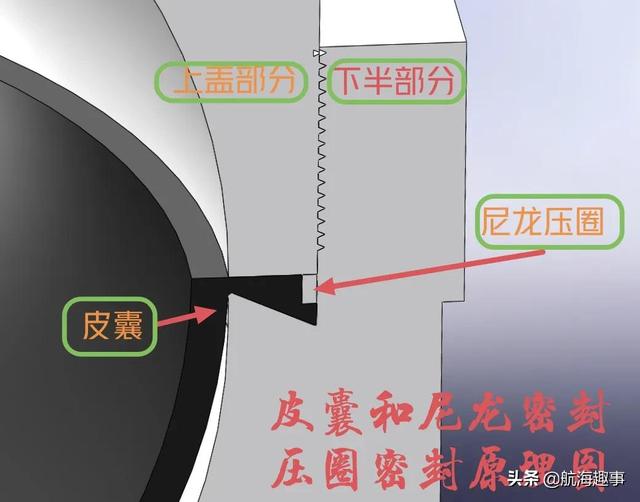

對于問題二，再次回憶下結合前文介紹蓄能器結構圖，一張局部裝配剖面圖，一目了然就可以知道密封原理了！

對于問題三，當上蓋半球體(兼鎖緊圈)，手動上緊時，直到壓緊平面接觸到皮囊和尼龍壓圈上邊緣時，必須用大榔頭敲打到規定位置才行，試想一下如果接觸面摩擦力太大，強大的鎖緊力可能會使皮囊和壓圈輕微移動，影響密封效果，所以相對運動的摩擦面，少量涂點牛油加之尼龍壓圈光滑的平面，呃......，可以聯想上圖，真沒法再細講了！

現在開始解密答案了，為什么偏偏這兩個蓄能器出現漏氣的問題，導致才導致菌形保護塊脫開，因?yàn)槲以诮怏w蓄能器的時候發現，這兩個蓄能器的密封尼龍方形壓圈全部裝反掉了，紅色馬克的一面全部朝上了，自己發揮一下想想一下可能漏氣原因吧(當然即使裝反了，也不一定肯定就會漏氣，只是漏氣的可能性很大，不然廠家測就沒必要這樣苦口婆心的提醒了)，不知道工人是不是太馬虎的原因，還是干累了，急等著下班去泡腳按摩！

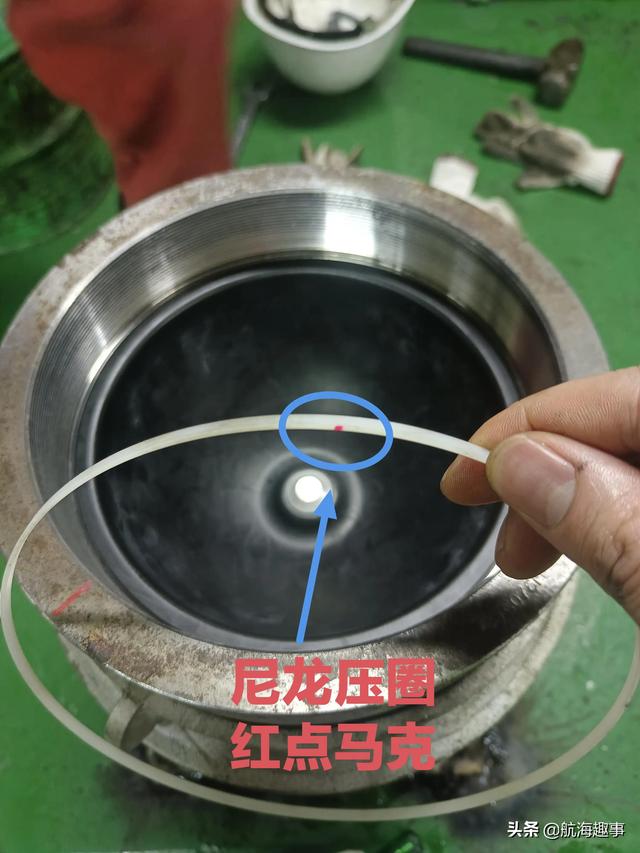

另外需要提醒的的，這個紅色馬克標識廠家感覺也是用馬克筆點上去的，用過的舊的尼龍壓圈基本都看不到了，新的如果不小心來回擦擦也沒有了，所以判斷那一面朝下，必須仔細用我前文介紹的壓圈結構特點去分辨確認！

此時也只有我躲在旁邊靜靜地思著......，銅匠師傅和大管輪正忙......，牛逼吹的冒火，茶也喝足了，一包555抽的也只剩包了，接下來就是準備裝上蓋了，要點已經說的很明白了，用手人力緊到扳不動位置，基本上兩個馬克標線剛好對齊，然后輪起大榔頭錘吧...，最多5下吧，觀察上蓋馬克線順時針超過下本體馬克線9mm即可(10L的蓄能器要求是10mm)。

安裝技術要點

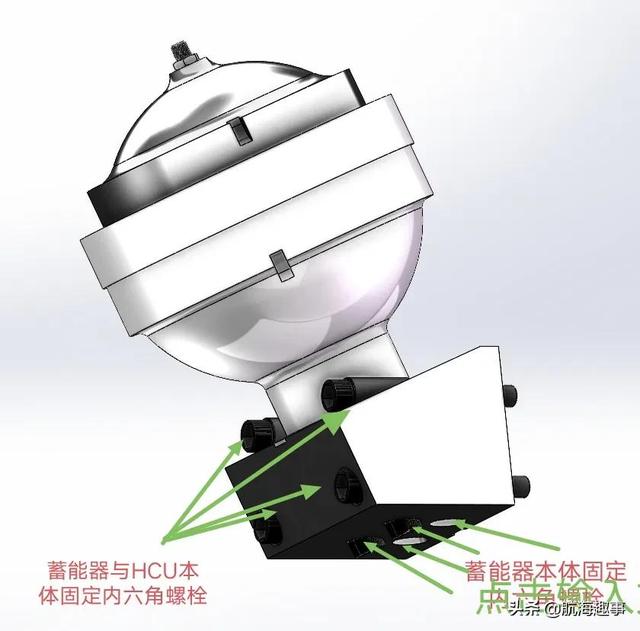

最后安裝蓄能器本體與法蘭Block4個內六角螺栓即可，對角依次、順序依次上緊力矩130N.M即可。

更換蓄能器充氣氣門芯的與蓄能器本體的密封O-ring，不要小看這個小家伙，裝不好就會漏氣。

蓄能器與法蘭Block的安裝

(8)、安裝前充氮?dú)鉁y試與查漏

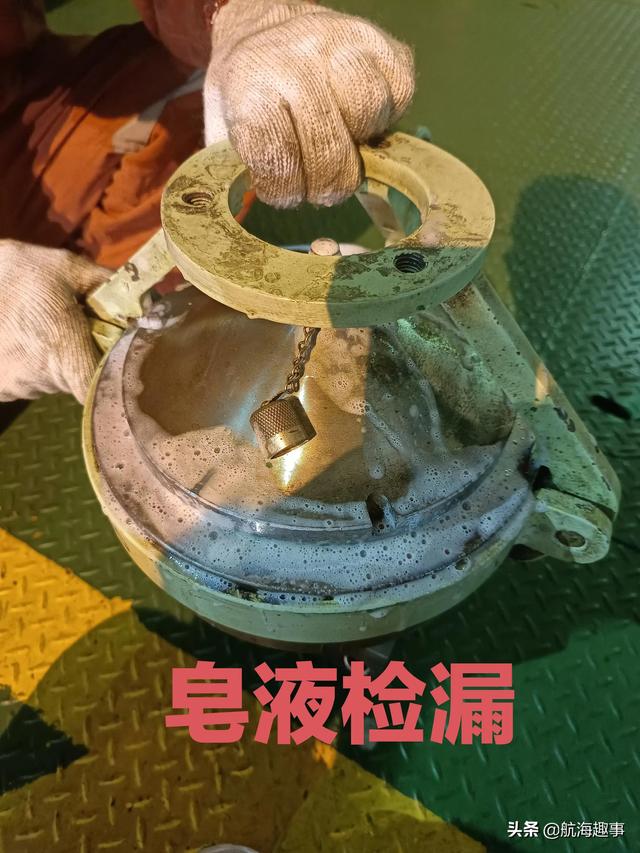

為了不至于來回返工拆卸，裝到 HCU本體前必須事先把氮?dú)獬渥?，用電子壓力?jì)計結合皂液檢漏的方法，最后徹底判斷安裝工藝是否滿足。

蓄能器檢漏

(9)、蓄能器裝復HCU本體

最后安裝蓄能器總成到HCU本體，上緊力矩130N.m，當然稍微再緊一點也沒問題，畢竟怕主機運行時震動，力矩不到位會導致螺桿松動，過大力矩可能會引起疲勞折斷！

蓄能器總成的安裝

擦干額頭的汗水，摘下口罩對著機艙風筒深深地吸了一口氣，美國的空氣真的不香，忙活了一下午，兩個蓄能器的大解體檢修及研究探討，總算按時完成，保持良好的工作學習習慣，事后用心總結思考，測量繪圖、構思、把檢修經驗寫出來，花了大概5天的時間，寫作確實很辛苦，不信你用手機隨便盤近萬字的文章試試，但是權當愛好吧，寫下來記憶才會更深刻，提高自己同時，也向懂我的同仁分享經驗，也許這就是我工作中的樂趣吧！
