Mini直顯COB 27吋產品小間距顯示屏墨鏡112系列產品介紹（一）：
一、COB面板：
1、面板整體外觀圖：

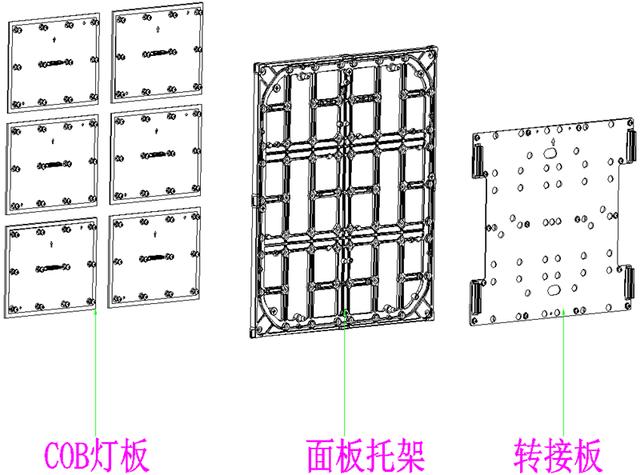

2、面板分解示意圖：

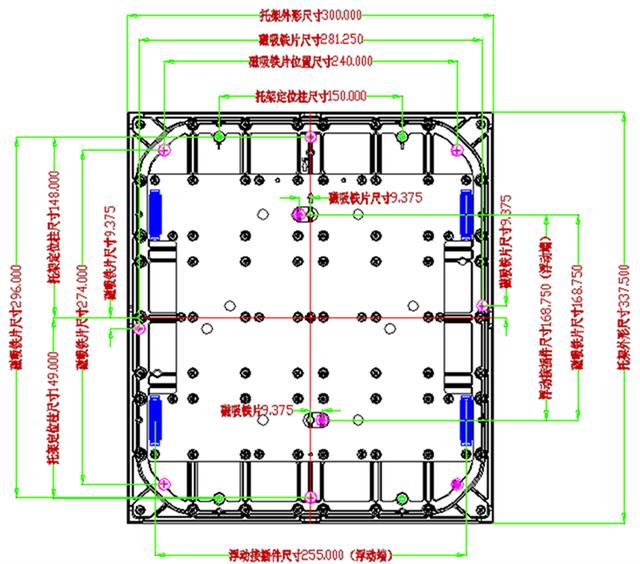

3、COB面板尺寸圖：

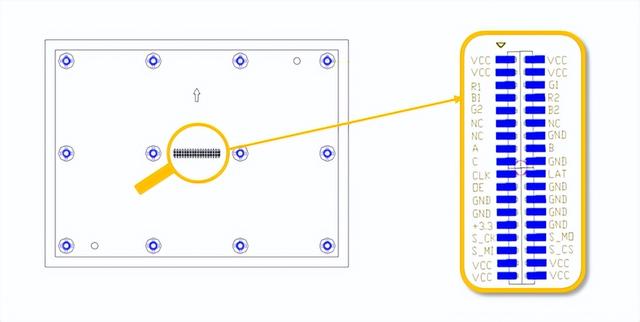

4、COB顯示屏轉接板接口定義（浮動連接器2*40PIN 0.8mm）
COB顯示屏轉接板接口定義（2*40PIN）
定義 | 序號 | 序號 | 定義 |
VCC | 1 | 2 | VCC |
VCC | 3 | 4 | VCC |
VCC | 5 | 6 | VCC |
VCC | 7 | 8 | VCC |
GND | 9 | 10 | GND |
GND | 11 | 12 | GND |
GND | 13 | 14 | GND |
GND | 15 | 16 | GND |
R1 | 17 | 18 | R2 |
G1 | 19 | 20 | G2 |
B1 | 21 | 22 | B2 |
R3 | 23 | 24 | R4 |
G3 | 25 | 26 | G4 |
B3 | 27 | 28 | B4 |
GND | 29 | 30 | GND |
R5 | 31 | 32 | R6 |
G5 | 33 | 34 | G6 |
B5 | 35 | 36 | B6 |
R7 | 37 | 38 | R8 |
G7 | 39 | 40 | G8 |
B7 | 41 | 42 | B8 |
GND | 43 | 44 | GND |
A | 45 | 46 | B |
C | 47 | 48 | R9 |
G9 | 49 | 50 | LAT |
B9 | 51 | 52 | GND |
CLK | 53 | 54 | OE |
GND | 55 | 56 | GND |
S-CK | 57 | 58 | S-CS3 |
S-CS1 | 59 | 60 | S-CS2 |
S-MO | 61 | 62 | S-MI3 |
S-MI1 | 63 | 64 | S-MI2 |
GND | 65 | 66 | GND |
GND | 67 | 68 | GND |
GND | 69 | 70 | GND |
GND | 71 | 72 | GND |
VCC | 73 | 74 | VCC |
VCC | 75 | 76 | VCC |
VCC | 77 | 78 | VCC |
VCC | 79 | 80 | VCC |
未完待續.........
