在之前的文章中介紹了壓力儀表的分類，里面其實已經介紹了很多的壓力測量?jī)x表知識（有興趣請移步《壓力儀表的分類》）。本文對就地壓力儀表不再做介紹，注重講解遠傳壓力儀表的相關知識，現場普遍采用的是智能型壓力變送器（支持HART、FF等協議的變送器）。
一．壓力單位的換算
初中物理學過mm水柱、mm汞柱、大氣壓等相關知識物理知識，但是工業使用的壓力單位是Pa、kpa、Mpa，他們之間如何換算呢？
1mmH2O≈9.81Pa 1000mmH2O≈9.81kPa
我們?cè)诂F(xiàn)場工作時有時候會估算壓力變送器受到的壓力，普遍會采用1米水≈10kPa，但是實際計算量程和遷移量時請按照實際壓力值計算。
1mmHg=133.322Pa 1標準大氣壓=760mm汞柱

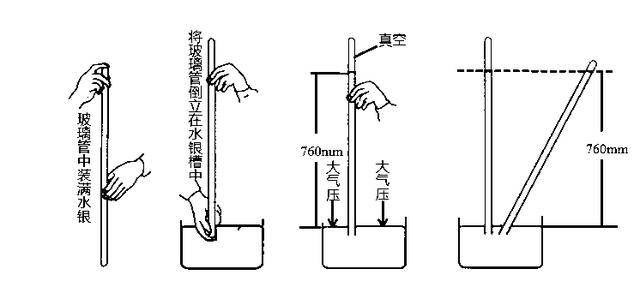

還記得上學時期意大利科學家托里拆利進行了玻璃管實驗首次證實了標準大氣壓為760mm汞柱。
托里拆利實驗
1工程大氣壓（kgf/cm2）≈98.1kpa
1公斤的力垂直作用在1平方厘米的單位面積上所產生的壓力，我們常說壓力多少公斤就是由此進行換算的，估算時常用1kgf/cm2=100kpa。實際應用計算時請使用標準數值進行計算。

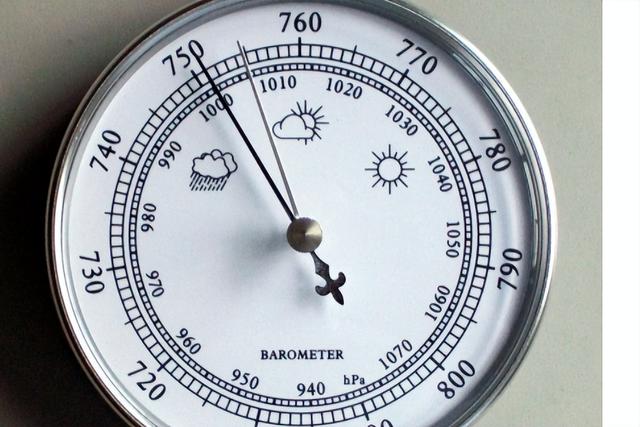

1物理大氣壓=101.325kpa
這是我們常說的大氣壓與我們生活息息相關，海拔每升高100米，大氣壓就下降5毫米汞柱（0 67千帕），氧分壓亦隨之下降1毫米汞柱左右（0．14千帕）。所以登高山時需要備一臺氧氣瓶而在高山上煮食物因壓力過低無法將食物煮熟，這時候需要一個高壓鍋。
1巴=100kpa
二、壓力表示的轉換關系

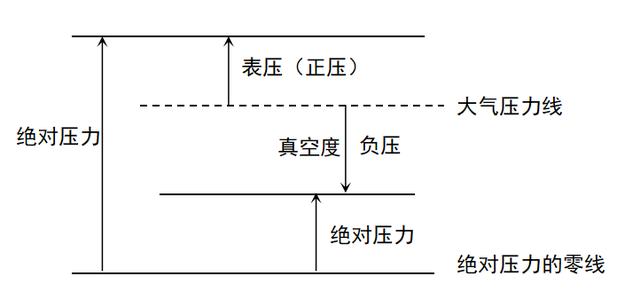

下面這個圖應該不陌生，這是壓力之間轉換的最直觀的方法了。
絕對壓力：絕對零壓為基準來表示的壓力，用abs表示，一般在單位后面加a即：kpaa
表 壓：以大氣壓為基準表示的壓力 P表=P絕-P大
負 壓：被測介質的壓力低于大氣壓，壓力表所測得的壓力為負壓
真空度：P真 =P大-P絕
假如一臺壓力變送器量程為200Kpa：
①如果工藝測量絕對壓力：儀表量程范圍可以設定為0-200Kpaa，儀表的負壓室是密封的，負壓室存在一個大氣壓力即101.3kpa。
儀表最低指示為0kpaa，就是絕對壓力0kpa，工藝系統此時處于負101.3kpa絕對真空下。當儀表處于大氣壓環境時儀表指示101.3kpaa就是一個物理大氣壓。
②如果工藝測量表壓：此時儀表的量程范圍可以設定為0-200kpa，儀表的負壓室是與大氣相連的。
當儀表處于大氣壓環境時儀表指示0kpa。
當工藝系統壓力超過200kpa時，便達到了儀表的指示上限無法正常顯示工藝的實際壓力。
③如果工藝測量負壓：此時儀表的量程范圍可以設定為-10--190kpa。
不管測量哪種工藝壓力，一定要按照工藝要求選擇合適的儀表膜盒類型，只要選擇好儀表本體的測量范圍才能更好的應用于工況的壓力測量。
三、智能壓力變送器測量原理
智能壓力變送器主要有yokogawa橫河-、Rosemount 羅斯蒙特、Siemens西門子等廠家，

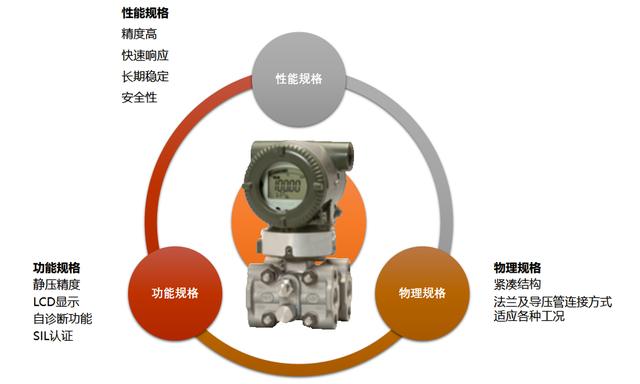

智能壓力變送器特點：
具有遠程通訊的功能、依靠手操通信器、用戶可在現場或控制室設定變送器各種參數、使用維護方便、長期穩定工作。

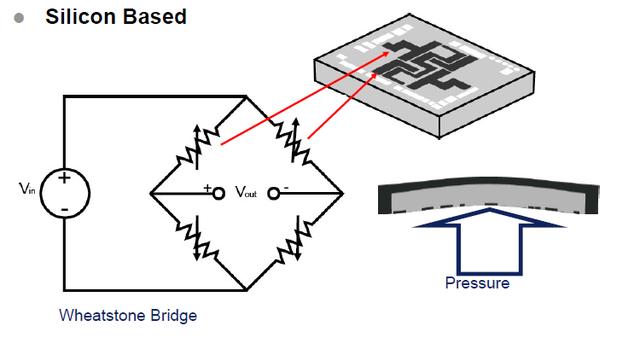

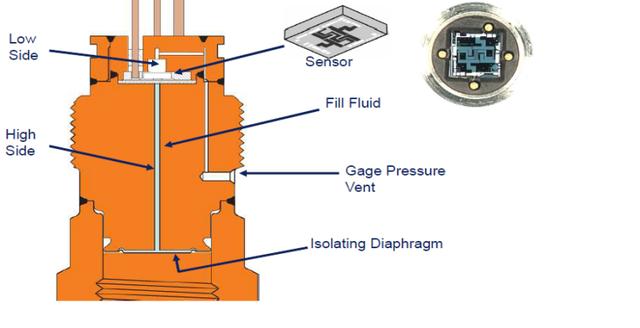

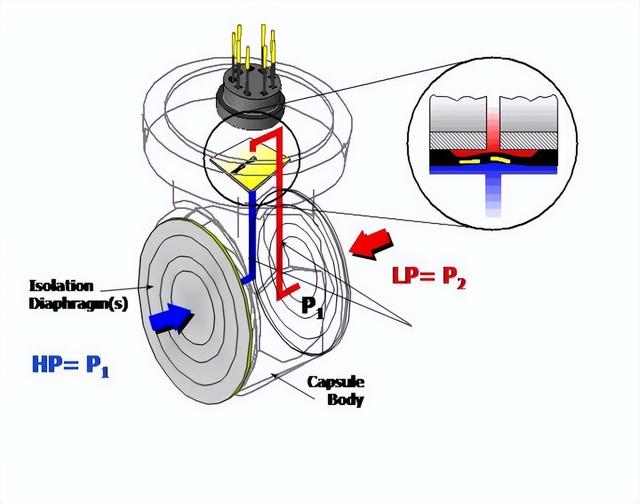

每個廠家都有自己的特有技術來實現智能壓力變送器的精確測量，如EJA系列傳感器采用硅諧振測量原理、3051系列傳感器采用雙板電容的測量原理。
四、結構類型
智能型壓力變送器結構類型分為導壓管測量、單法蘭測量、雙法蘭測量等結構。沒有優劣的區分，主要是不同的結構類型用于不同的工況測量。
導壓管測量：應用于空氣、氮?dú)?/span>、蒸汽、無毒無害液體等介質

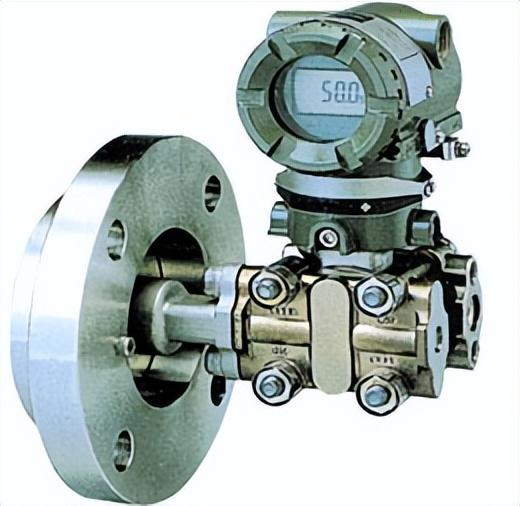

單法蘭測量：應用于氣體（蒸汽除外）、各類介質等

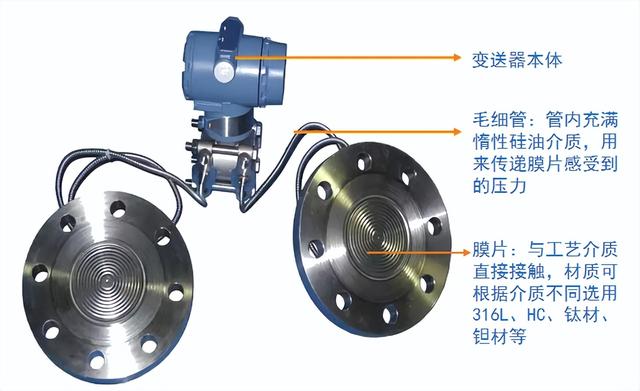

雙法蘭測量：主要應用各類介質的液位、流量、系統壓差等
羅斯蒙特

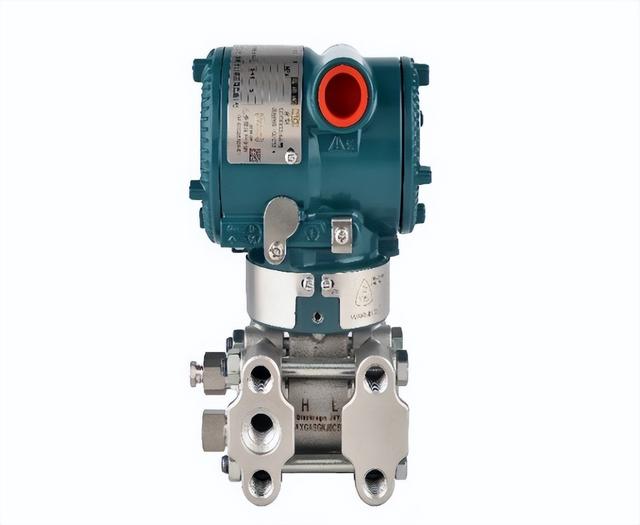

EJA
五．安裝要點

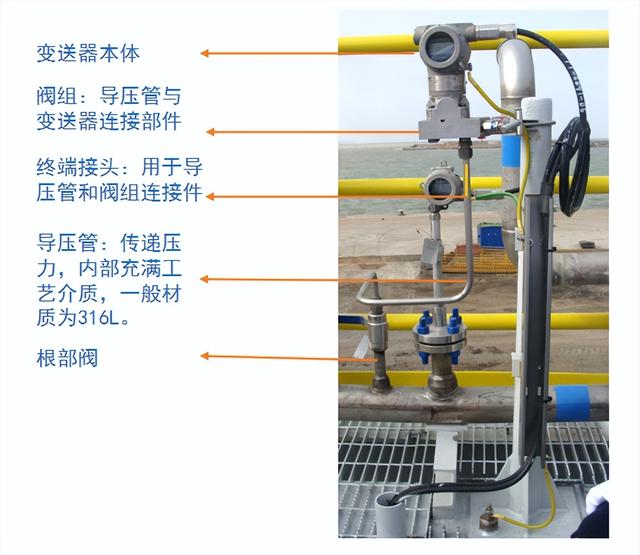

①法蘭及導壓管安裝
1、壓力取源部件安裝在管道上時，要安裝在流速均勻處。
2、壓力與溫度取源部件在同一管段上時，壓力取源部件應在溫度取源部件的上游側。
3、法蘭式壓力變送器所使用的墊片內徑必須大于膜盒外徑，否則將會擠壓膜盒造成指示錯誤；毛細管彎曲處其彎曲半徑不小于15cm（嚴禁出現死彎）。

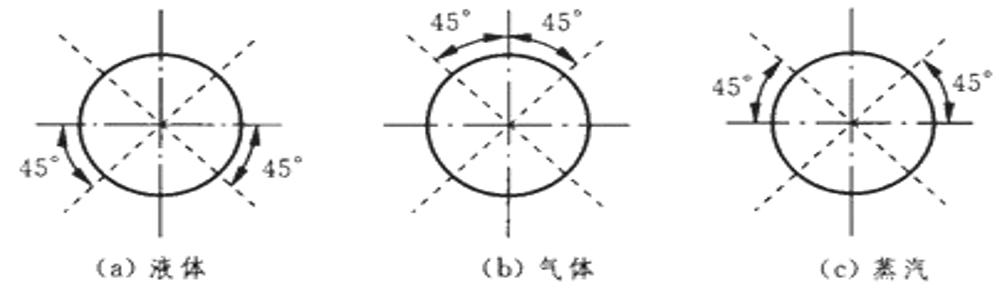

4、測量氣體壓力時，取源部件應在工藝管道的上半部；測量液體壓力時，取源部件應在工藝管道的下半部與工藝管道的水平中心線成0～45度夾角的范圍內；測量蒸汽壓力時，一般配套蒸汽冷凝罐，取源部件應在斜上45°或水平安裝，其中靶式流量計優先選用水平安裝。
5、導壓管水平敷設時，必須有一定的斜度，一般情況下要保持1：10~1：20的斜度，管內介質為氣體時，在最低位置要有排液裝置；管內介質為液體時，在最高位置要有排氣裝置。

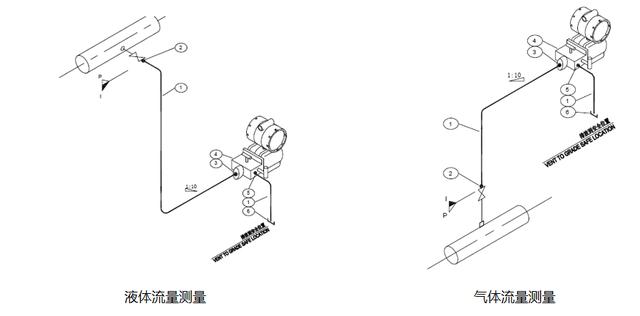

6、對液體流量測量，變送器應被安裝得低于管道取壓口位置；對氣體流量測量，變送器應被安裝得高于管道取壓口位置。
②變送器安裝：
1、確保使用的墊片內徑大于雙法蘭檢測膜片內徑，防止檢測膜片受外力擠壓損壞。
2、安裝時不要將膜片面朝下放置在地面上，防止損傷檢測膜片。臨時固定膜盒時，不允許使用鐵絲懸掛，必須使用螺栓固定。
3、安裝儀表法蘭時，一定要確認好雙法蘭的高（液相）、低壓側（氣相），測量法蘭引出的金屬硬鋼管需朝下安裝。
4、毛細管應有保護措施，避免扭曲、擠壓及施加過大應力，使用鍍鋅角鋼作為保護支架。
5、壓力變送器在安裝時應使低壓側保持通暢，無任何阻礙。
6、設備吹掃、打壓時要關閉膜盒取壓閥，必要時需拆下儀表測量法蘭，避免損壞膜盒。
7、壓力變送器投用時要注意三閥組或五閥組的啟閉順序。

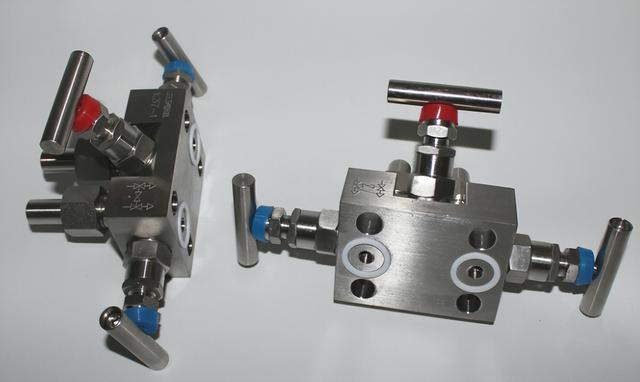

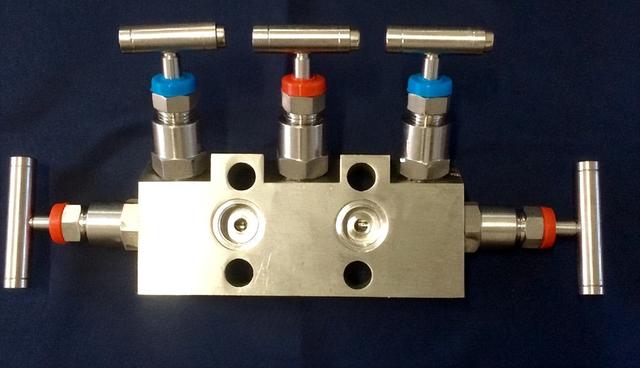

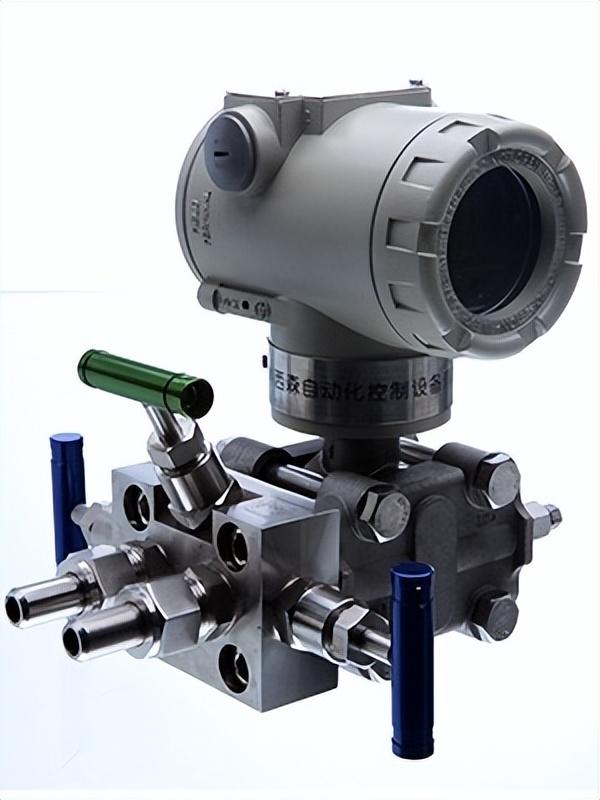

③閥組注意事項：閥組分為三閥組和五閥組
三閥組和五閥組投入使用的步驟：
打開平衡閥，使高低壓側同時受壓。
打開高壓側截止閥。
關閉平衡閥。
打開低壓側截止閥。
注：打開高低壓側截止閥時，應先松開一圈后確認儀表側連接無泄漏后再將閥門全開。
三閥組和五閥組停用步驟：
關閉低壓側截止閥。
打開平衡閥。
關閉高壓截止閥。
關閉平衡閥。
注：三閥組的操作原則就是避免測量?jī)x表受熱或單向受壓，不能讓導壓管或隔離罐中的隔離液消失。
壓力變送器的相關知識講解到這，因?yàn)楦鱾€(gè)廠家的參數設置不一樣，無法一一做講解。如有需要可以私信我。
【如有不足請指正，如有侵權請告知】
