前言

本文將分別著重介紹控制電路常用電器元件之繼電器。

幫你了解各系列繼電器的性能，繼電器的用途，規格，型號，以及技術數據。

各種型號常用繼電器簡介：

繼電器

目前常用繼電器有多種型號；

1. JT3直流電磁繼電器。

2.JT4系列交流電磁繼電器。

3..JL12系列過電流延時繼電器。

4 .JL14系列交直流繼電器。

5 .JS7一A系列氣襄式時間繼電器。

6 .JS11系列時間繼電器。

7. JS11系列時間繼電器。

8. JZ7系列中間繼電器。

9 .JZ8系列交直流中間繼電器。

10 .JR0系列熱繼電器。

繼電器

11. J T9，J T10型高返回系數繼電器。

12. JTX系列小型通用繼電器。

13. DL一10，DJ一100系列繼電器。

14. DZ一10系列中間繼電器。

15.DZB一100系列中間繼電器。

16.DZS一100系列中間繼電器。

17.DX一11型信號繼電器。

18.DS一110.，DS一120系列時間繼電器。

19.GL一20系列過流繼電器。

20.JQX一1型小型大功率電磁繼電器。

21.JRX一4直流電磁繼電器。

22.JRX一13F小型電磁繼電器

各種型號繼電器，技術參數，用途明細

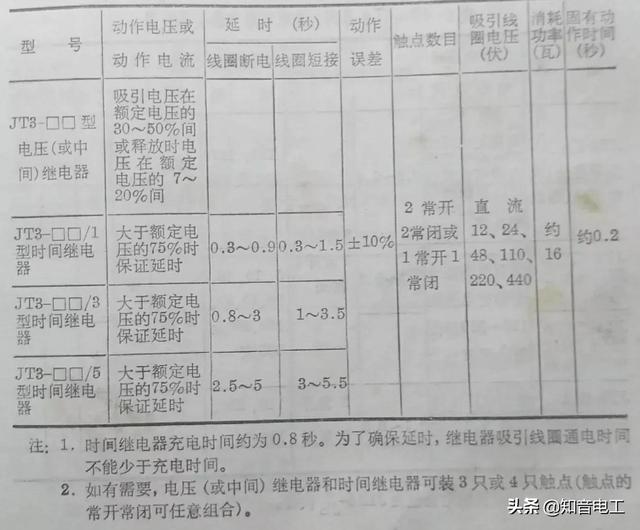

1 .JT3直流電磁繼電器。

用途：JT3系列直流電池繼電器。使用與電力拖動線路中作為時間。（僅在吸引線圈斷電或者短接時延時），電壓，中間繼電器之用。

JT3直流電磁繼電器

JT3一S雙線圈電磁繼電器用于連鎖繁多的磁力站中合和高爐加料系統自動控制中作為時間和中間繼電器之中。

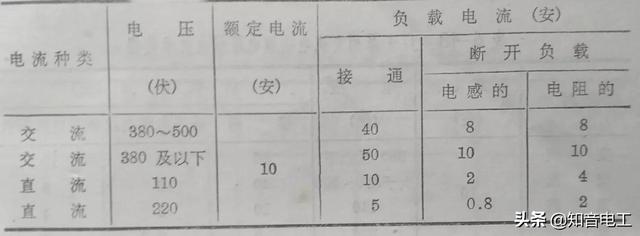

JT3直流電磁繼電器

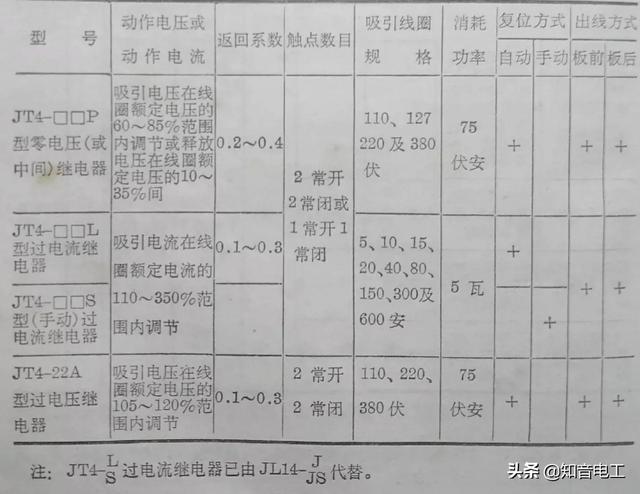

2. JT4系列交流電磁繼電器

用途：2JT4系列交流電磁繼電器適用于交流50赫茲的自動控制電路中，作為零電壓，過電流，過電壓及中間繼電器之用。

JT4系列交流電磁繼電器

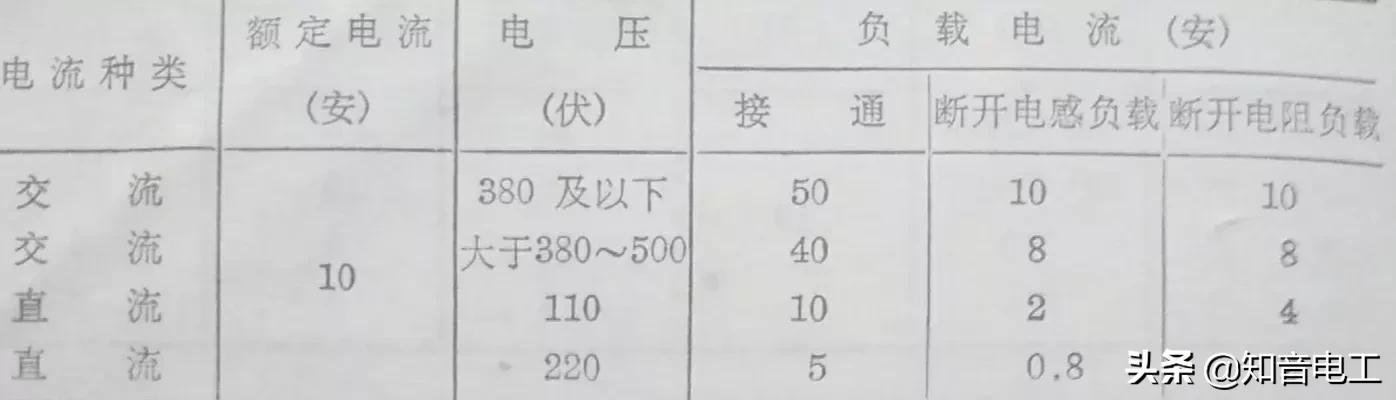

JT4系列交流電磁繼電器

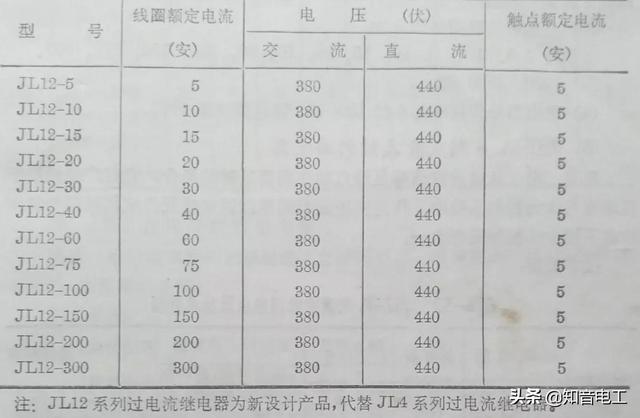

3 .JL12系列過電流延時繼電器

用途：JL12系列過用于交流50赫，電壓至380伏，直流電壓至440伏，直流自5A∽300A電路之中，作為起重機上交流繞線型電機或直流電機的起動，過載，過流保護之用。

JL12系列過電流延時繼電器

JL12系列過電流延時繼電器

4. JL14列交直流繼電器

用途：JL14系列交直流繼電器用于交流電壓至380V，直流電壓至440伏的控制電路中，作為過電流或欠電流繼電器之用。

技術數據：

繼電器的主點額定電流為5A。

繼電器的駐點貨量為兩隊常開常閉，可任意組合。其中JL14一口口JG只有1常閉一種規格。

③繼電器的吸引線圈分為：

1 1.5 2.5 5 15 25 40 60

100 150 300 600 1200

1500安。

④繼電器操作頻率每小時1200次，通電持續率40%。

5 JS7一A系列氣襄式時間繼電器

用途：JS7一A系列氣襄式時間繼電器用于從接手電信號自主點動作需要延時的場合。

它被廣泛地用于機床，電動控制。

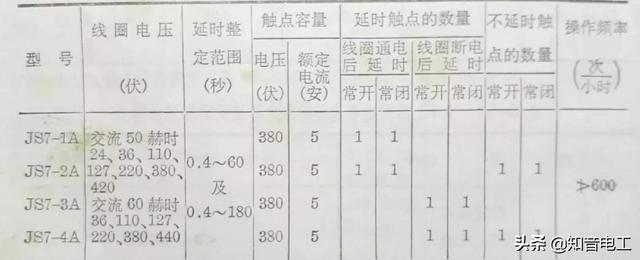

技術數據：

繼電JS7一A系列氣襄式時間繼電器

6. JS11系列時間繼電器

用途：JS11系列時間繼電器。用于交流50赫茲500伏以下的電氣自動控制電路中，用來由一個電路向另一個需要延時的被控制電路發送信號。由于這種繼電器是屬同步電動機式的，所以其延時長，整定偏差較小。

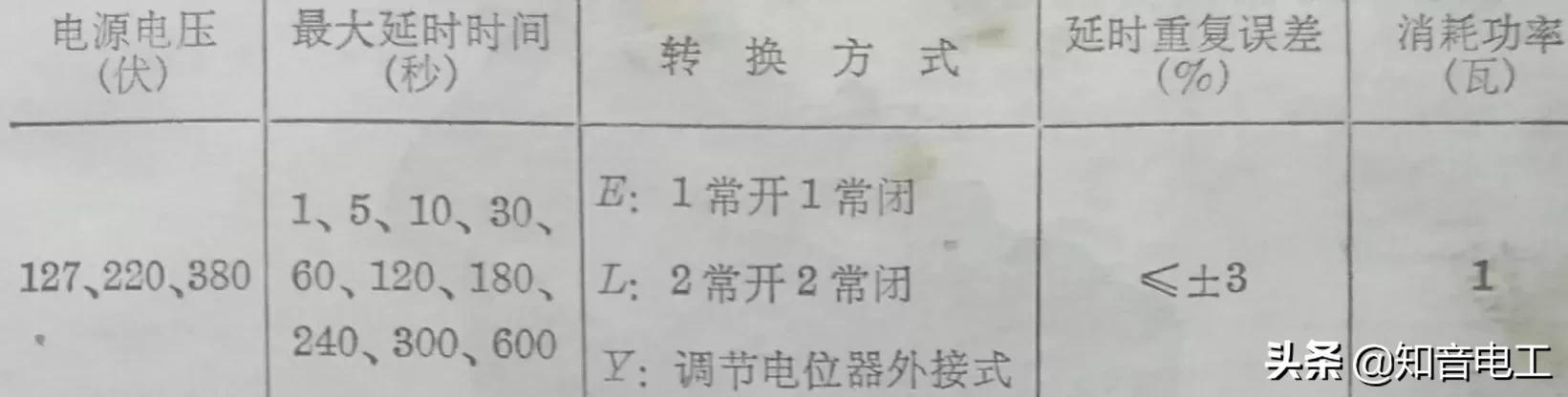

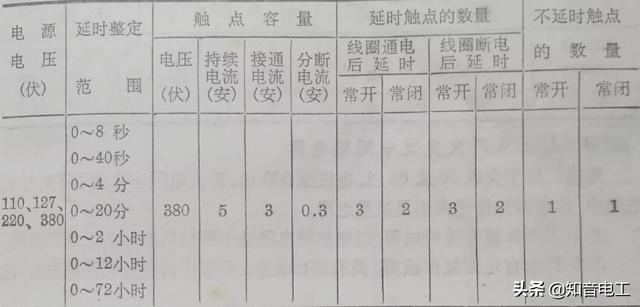

JS11系列時間繼電器

7 .JS11系列時間繼電器

用途：JS11系列時間繼電器，用以使自動控制系統按工藝時間要求準確地進行延時啟動，持續運轉，重復循環或停機等操作。

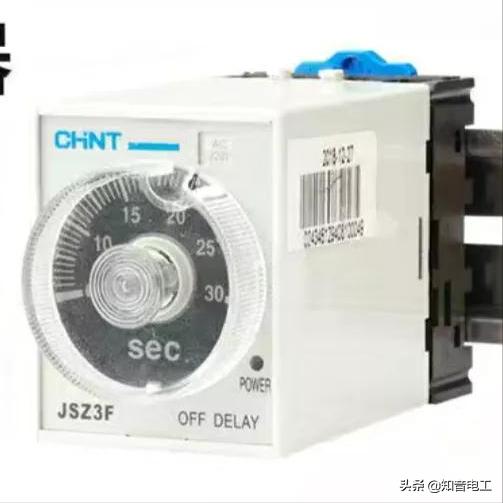

時間繼電器

jjsl晶體管時間繼電器

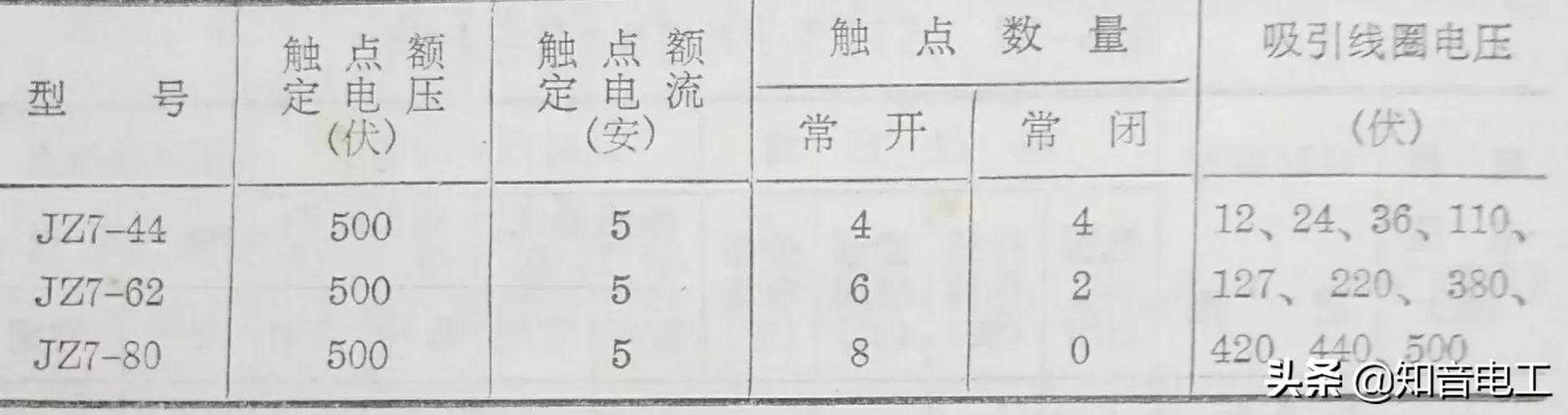

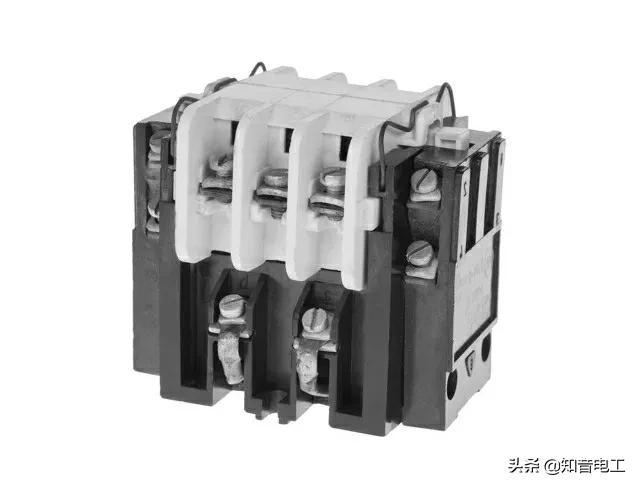

8 .JZ7系列中間繼電器

用途：JZ7系列中間繼電器，用與交流50或60赫，電厭至500v（伏），電流至5A（安）的控制電路中，可以用來控制各種電磁線圈，以使信號放大，或將信號同時傳給數個有關的控制元件。

JZ7系列中間繼電器

9 .JZ8系列交直流中間繼電器

用途：JZ8系列交直流中間繼電器，用于交流50Hz（赫茲）或60Hz（赫茲），電壓至500V（伏），直流電壓440V（伏）以下的控制電路中，作為增加信號大小及數量之用。

其中JZ8一帶有保持線圈與增加繼電器處于釋放狀態似的工作可靠性。

JZ8一帶有電磁復位線圈，具有鎖扣裝置可用作控制系統中的記憶元件。

技術數據：

①額定電流5A（安）。

② 繼電器按現錢的電壓分為：→交流，110V，127V，220V（伏）及380V（伏）四種。

→直流：12，24，48，110，220（伏）五種。

③ 繼電器按觸點組合形式分為：

6開2閉，4開4閉，2開6閉三種。

④ 操作頻率不大于2000次每小時。

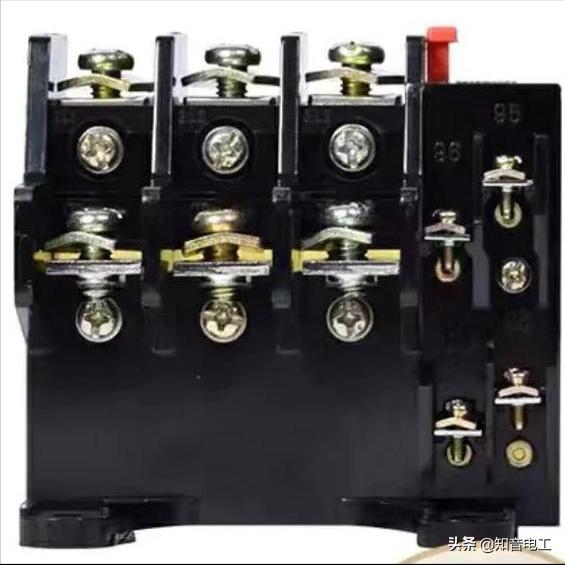

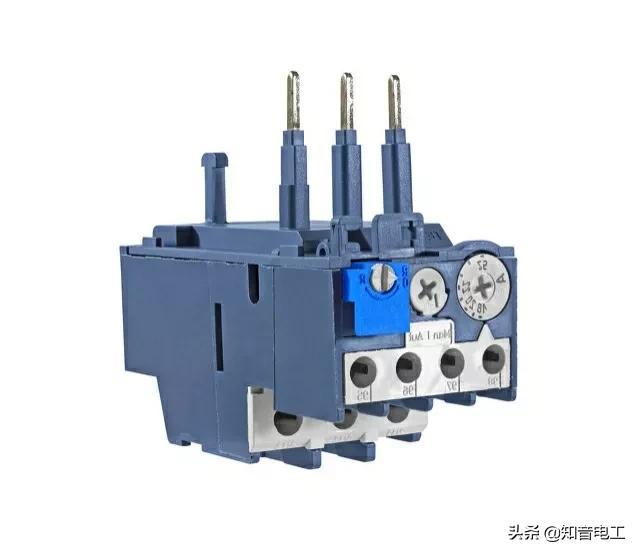

10. JR0系列熱繼電器

用途：JR0系列熱繼器 是一種雙金屬片式熱繼電器適用于交流電壓220（伏）至500（伏），電流1至160（安）的長期工作或者間斷長期工作的，一般交流電動機的過載保護具有斷相運轉保護裝置。

熱繼器

技術數據：

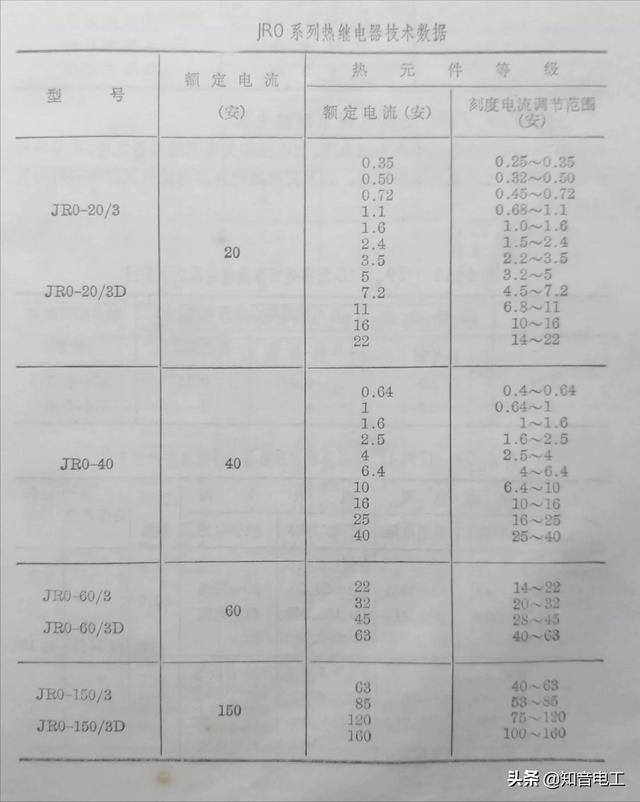

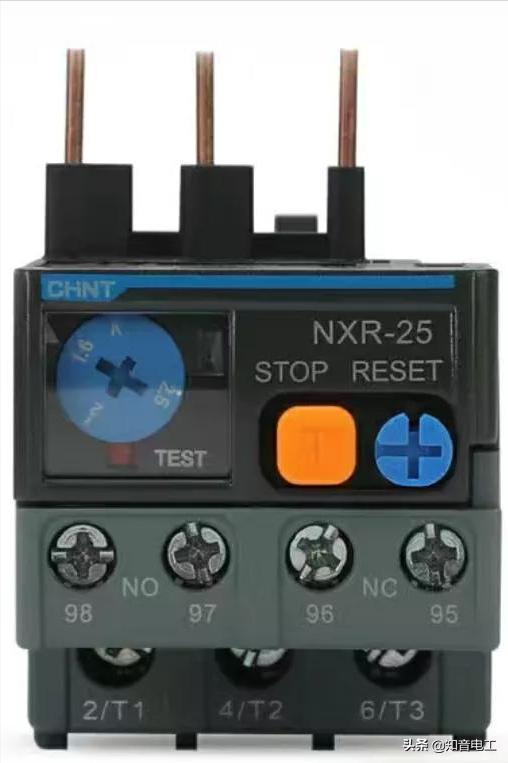

JR0系列熱繼電器

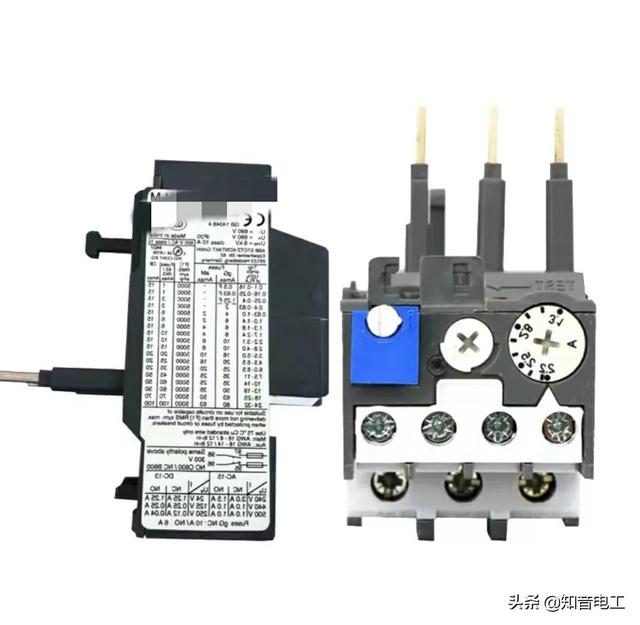

熱繼電器

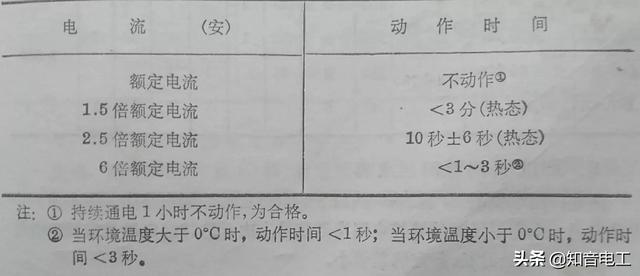

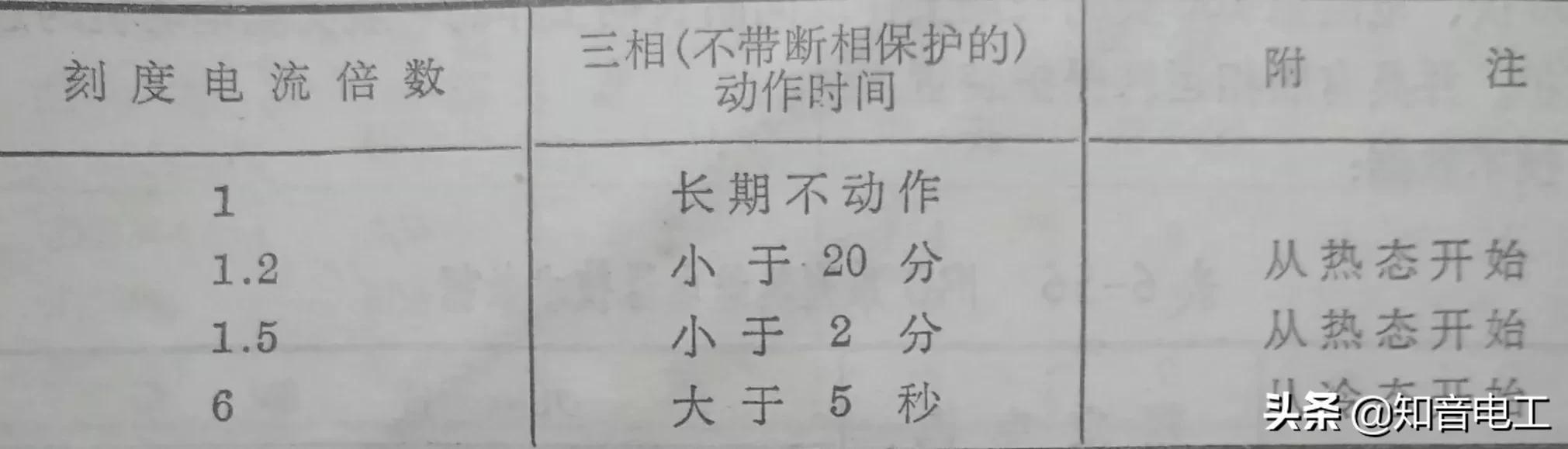

jRo系列熱繼電器保護特性

11. J T9，J T10型高返回系數繼電器

用途：J T9，J T10型高返回系數繼電器

在直流電路中，作為過電壓，欠電壓和欠電流繼電器之用，主要是用作保護及控制直流電動機勵磁回路。以及交流線繞異步電動機反接制動時的反接繼電器。

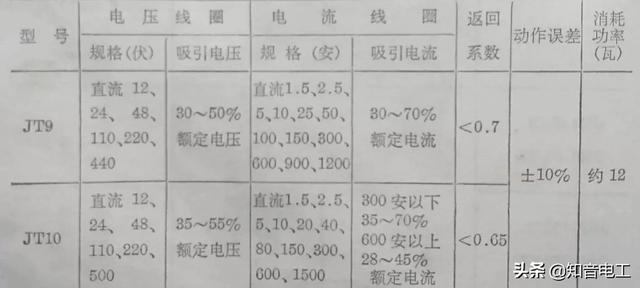

技術數據：

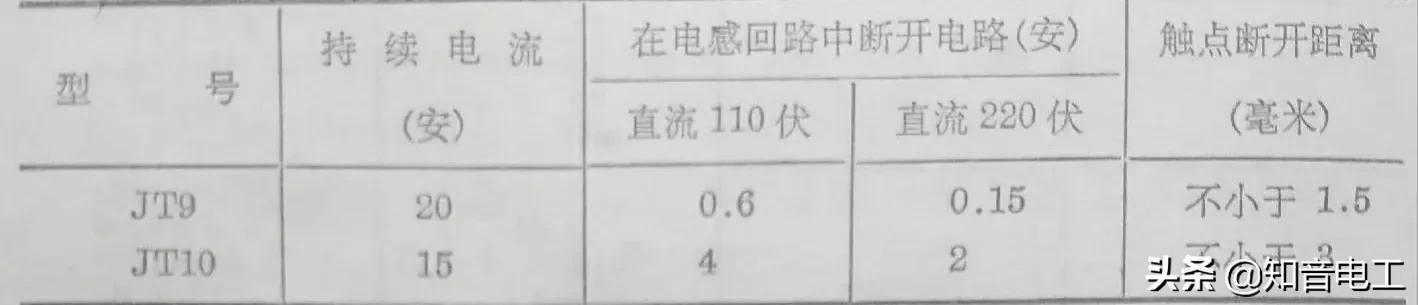

J T9，J T10型高返回系數繼電器

J T9，J T10型高返回系數繼電器

12 .JTX系列小型通用繼電器。

用途：GTX系列小型通用繼電器是由直流或者交流控制，適用于一般的自動裝置繼電保護裝置，信號裝置和通訊裝置設備中，作為信號指示和開啟關閉電路的元件。

繼電器的消耗功率直流線圈僅為1W（瓦），交流線圈為2.5VA(

伏安）。

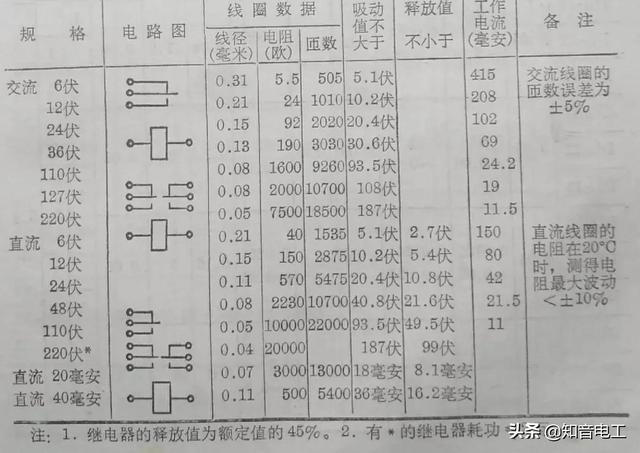

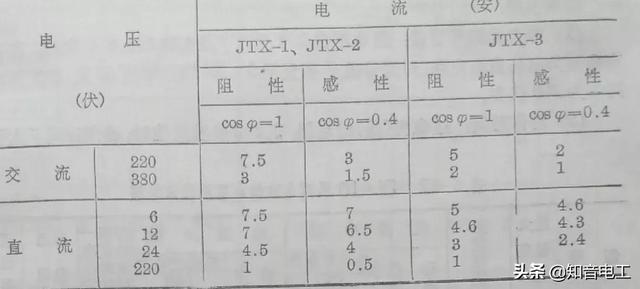

JTX系列小型通用繼電器技術數據

JTX系列小型通用繼電器技術數據

13 .DL一10，DJ一100系列繼電器

用途：DL一10，系列電流繼電器，主要主要用于電機，變壓器，和輸電線的過負載和短路保護電路中，作為啟動元件。

DJ一100系列電壓繼電器，主要用于繼電保護裝置，電路中作為過電壓保護或者低壓閉鎖的動作原件。

繼電器

技術數據：

①觸點的斷開容量：當電壓在220v（伏）以下，電流不大于2A（安）時，在具有電感負載的直流電路（時間常數T不大于5x10?3秒）中為50瓦：在交流電路中為250伏安。

② 動作時間：過電流電壓繼電器在1.2倍整定值時，動作時間不大于0.15秒。低電壓繼電器在0.5倍整定電壓時，動作時間不大于0.15秒。

接上圖

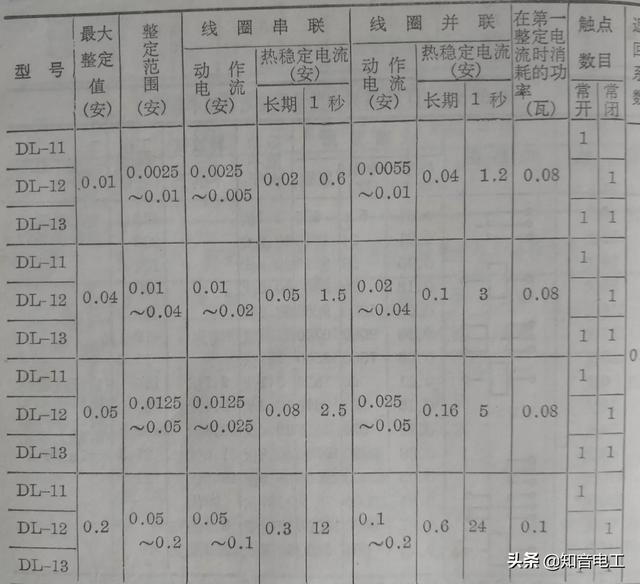

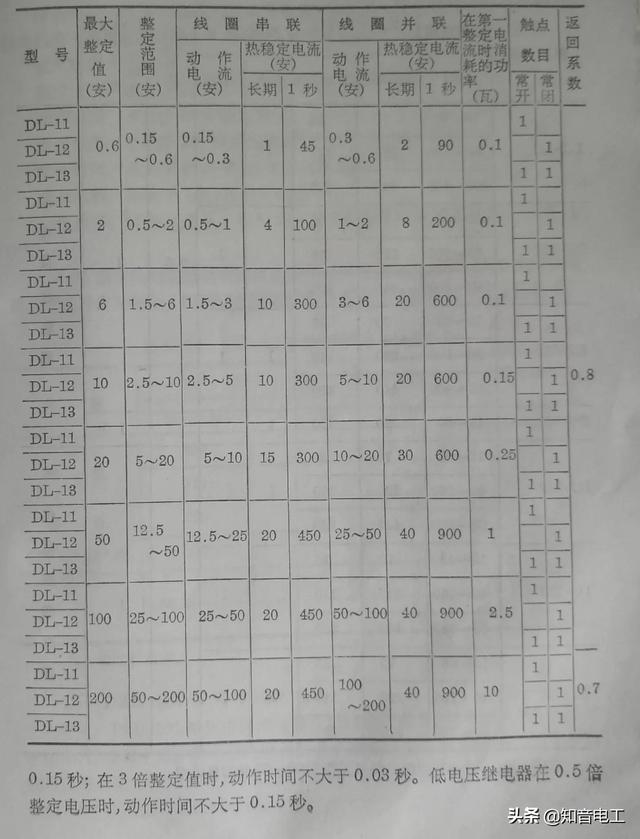

DL一10系列電流繼電器的技術數據。

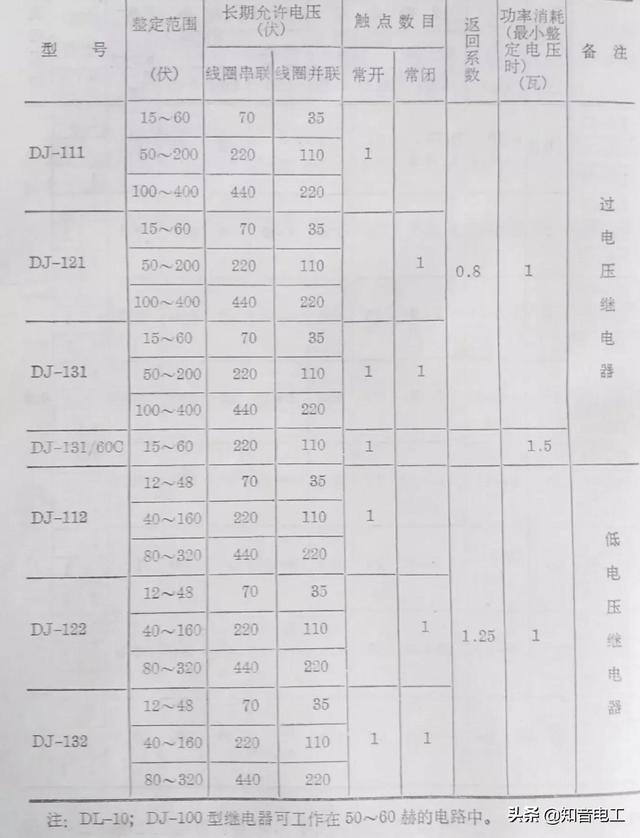

DJ一100系列繼電器技術數據

14 .DZ一10系列中間繼電器

用途：DZ一10系列中間繼電器

是電磁式，閥型瞬時式動作繼電器，作為輔助繼電器用于各種保護電路中，以增加主保護繼電器的觸點數量或觸點容量。

技術數據：

額定電壓：直流220伏，110伏，48伏，24伏和12伏。

動作電壓：不大于70%額定電壓。

返回電壓：不小于2%額定電壓。

動作時間不大于0.05秒（在額定電壓下）。

功率消耗：不大于7W（瓦）（在額定電壓下）。

線圈升溫：環境溫度。為+40°C（度）時，長期耐受110%額定電壓，不超過60°C（度）。

DZ一15型中間繼電器具有兩對常開和兩對常閉觸點，。。

Dz一16型中間繼電器具有三對常開和一對常閉觸點。

DZ一10系列中間繼電器技術數據

15 .DZB一100系列中間繼電器

用途：DZB一100系列中間繼電器

作為輔助繼電器，。用于直流操作的保護電路中，增加主保護繼電器的觸點數量或觸點容量。

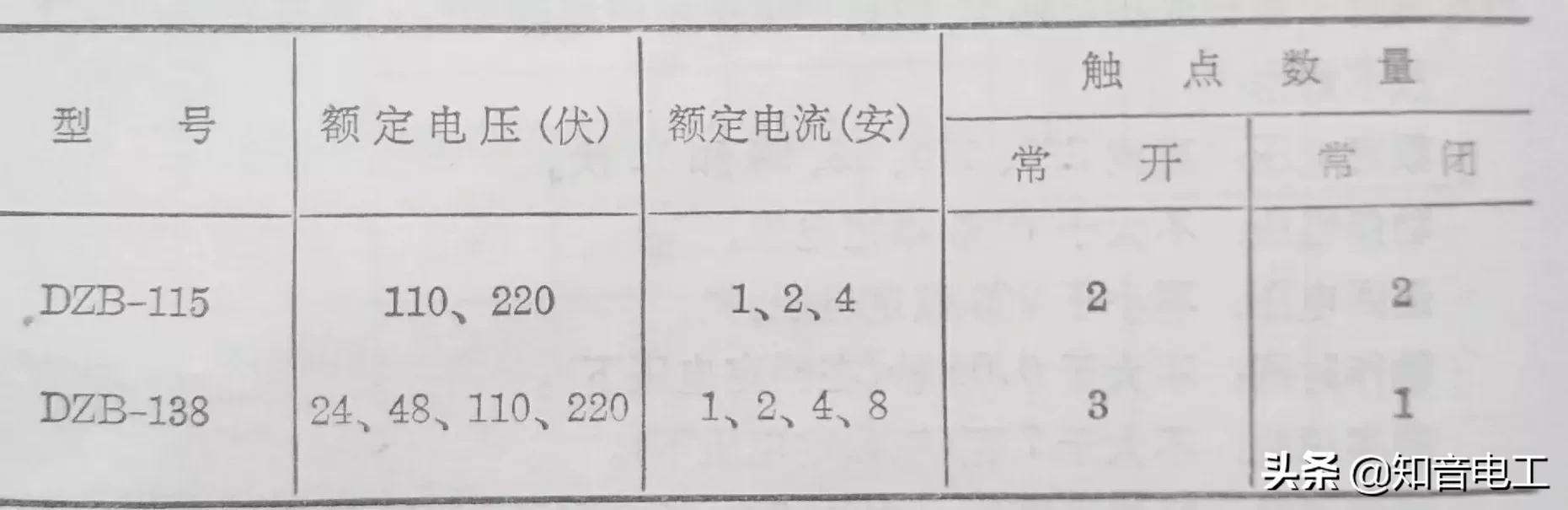

DZB一100系列中間繼電器技術數據

DZB一115型為電流動作電壓保持繼電器，DZB一138V電壓動作電流保持繼電器。嗯。借阻尼線圈的短接DZB一138型還能延時動作。

動作值：

（1）DZB一115型，不大于額定電流。

（2）DZB一138型，不大于65%額定電壓。

返回值：不小于2%的額定值。

保持值：

（1）DZB一115型，不大于70%額定電流。

（2）DZB一138型，不大于65%額定電壓。

動作時間：

（1）DZB一115型，不大于0.05秒。

（2）DZB一138型在93%額定電壓下，斷開阻尼線圈不大于0.045秒，短節阻尼線圈在0.065至0.075秒之間。

返回時間：

（1）DZB一115型斷開電源應立即返回。

（2）DZB一138型再斷開。阻尼線圈的情況下不大于0.06秒。

功率消耗：

（1）DZB一115型，電壓線圈不大于4 瓦（W）

（2）DZB一138型電壓線圈不大于10瓦（W），電流線圈不大于4.5瓦（W）。

熱性穩定：

（1）DZB一115型電壓線圈長期耐受110%額定電壓，升溫不超過60°C（度），電流線圈耐受三倍額定電流歷時2秒。

（2）DZB一138型，電壓線卻長期耐受110%額定電壓，溫度升高不超過60°C（度），電流線圈耐受三倍額定電流歷時5秒。

16 .DZS一100系列中間繼電器。

用途：DZS一100系列中間繼電器。作為輔助繼電器，用于直流操作的保護電路中，已增加主保護繼電器的觸點數量或觸點容量。

DZS一155，DZS一117型為延時動作繼電器。

DZS一127，DZS一136為延時電壓動作和電流保持繼電器。

DZS一145型為延時返回繼電器。

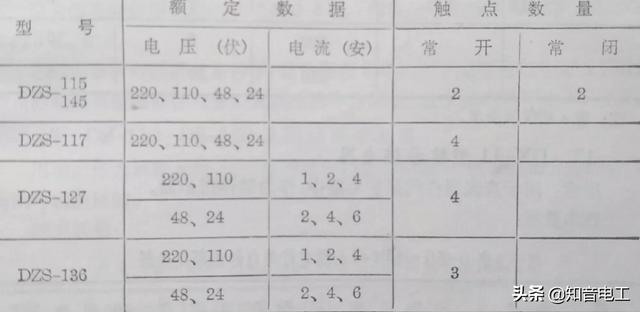

DZS一100系列中間繼電器技術數據

返回時間：

（1）DZS一145型，在額定電壓下，通電時間不大于0.5秒，然后切斷電源，繼電器的返回時間不小于0.4秒，在額定電壓下，切斷電源，同時，將線圈端子短接，繼電器的返回時間不小于0.8秒。

（2）其他各型號繼電器切斷電源后立即返回。

線圈溫升：當環境溫度為+40°C（度）時：

（1）：電壓線圈長期耐受110%額定電壓。不超過60°C（度）。

（2）電流線圈允許通過三倍額定電流歷時5秒。

功率消耗：在額定值下：

（1）DZS一155，DZS一117型，不大于3.3（瓦）。

（2）DZS一127，DZS一136型，電壓線圈不大于5.5W（瓦），電流線圈不大于2.5W（瓦）。

（3）DZS一145型不大于6.5W（瓦）。

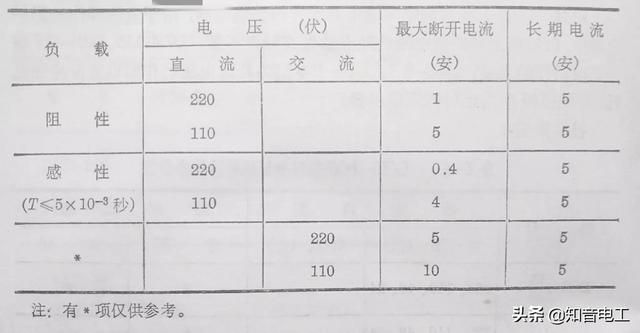

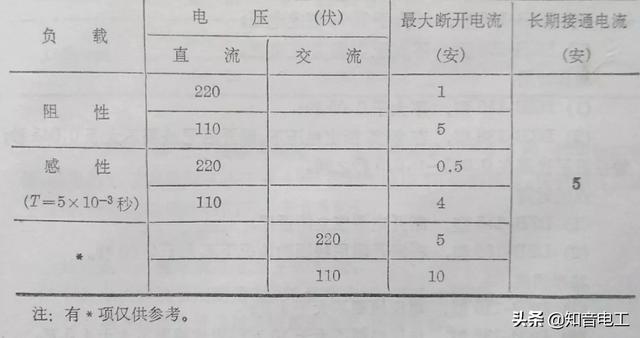

DZS一100系列中間繼電器觸點容量表

17 .DX一11型信號繼電器

用途：DX一11型信號繼電器，用于直流操作的保護電路中，作為動作指示器。

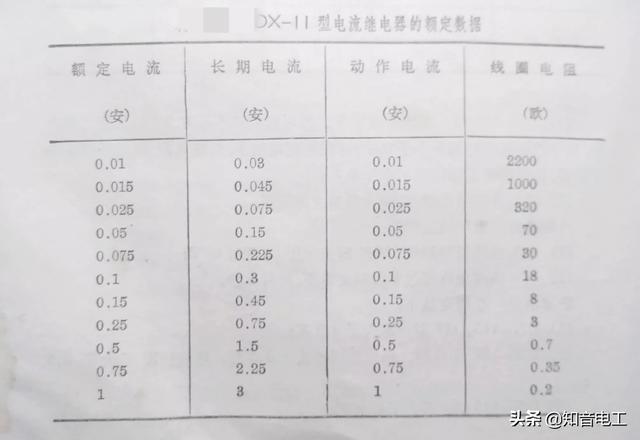

DX一11型電洗衣機繼電器的額定數據表

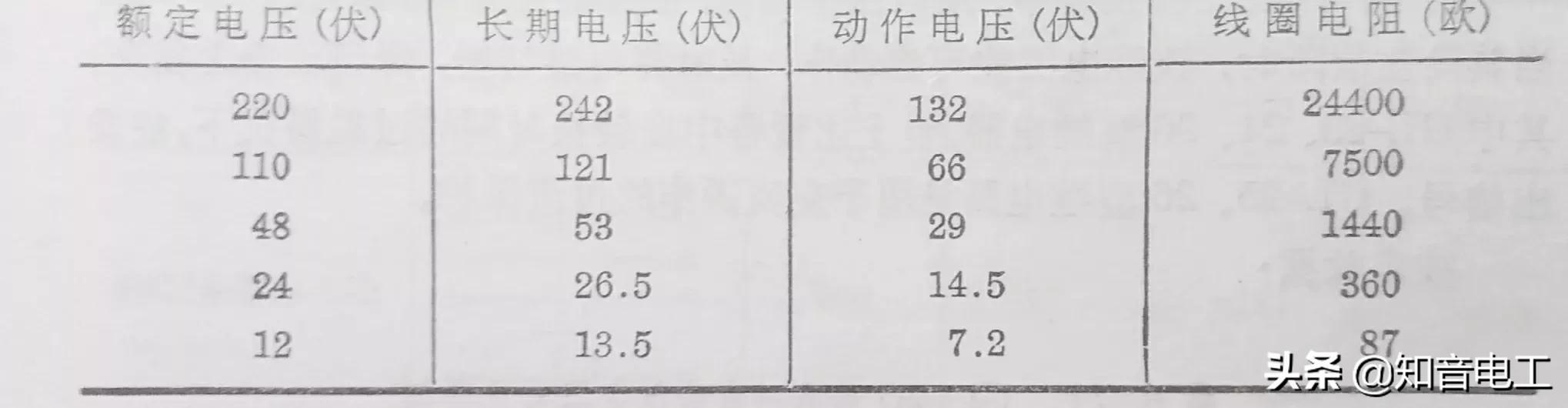

DX一11型電壓繼電器的額定數據

電流繼電器線圈消耗的功率約0.3W（瓦），唉，電壓繼電器線圈電路消耗的功率約2W（瓦）。

在繼電器瞬時返回的條件下，當電壓在250伏及以下，當電壓在250V（伏）及以下及電流在2A（安）以下時，觸點的斷開容量在感性負載的直流電路中無50W（瓦），在交流電路中，為250伏安。

18 .DS一110.，DS一120系列時間繼電器

用途：DS一110.，DS一120系列時間繼電器，作為輔助原件，用于各種種保和自動電路中，使被控制原件的動作得到可調的延時。

技術數據：

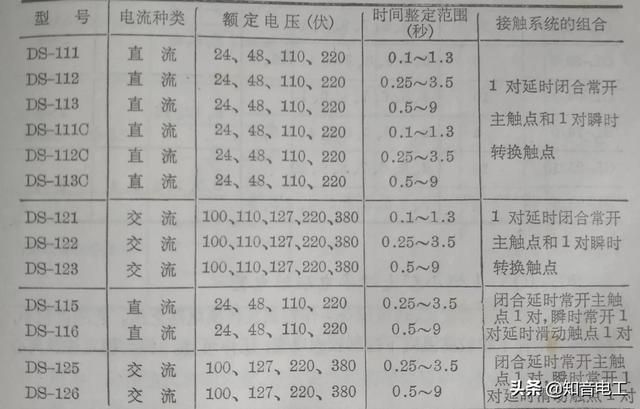

DS一110.，DS一120系列時間繼電器技術數據表

19. GL一20系列過流繼電器

用途：GL一20系列過流繼電器，用在交流設備中，用以保護電動機，變壓器，與輸電線的過載及短路，當這些設備發生故障時，該繼電器就能及時可靠的動作，及時將電路電源切斷，保證電器設備的安全。

繼電器

其中：GL一23，GL一24，GL一26型型繼電器，當上述設備中在較長的時期的過載情況下，能發出信號。

繼電器。

繼電器

GL一24，GL一26型型繼電器是用于交流操作的過流保護。

技術數據：

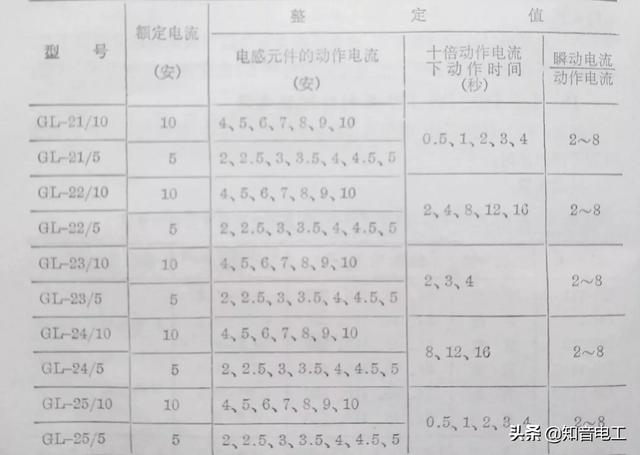

GL一20系列過流繼電器技術數據表

20 .JQX一1型小型大功率電磁繼電器

用途：JQX一1型小型大功率電磁繼電器，可供自動裝置，通訊設備等做控制機轉換電路走。

繼電器

他的體積小，可在勾空條件下和較高溫度下控制較大電流，工作性能可靠。，振動穩定性及例行加熱速度不作考核。

技術數據：

JQX一1型小型大功率電磁繼電器技術數據

21. JRX一4直流電磁繼電器

用途：JRX一4直流電磁繼電器共便攜式自動裝置共便攜式自動裝置，通訊設備，信號裝置，中轉接電路使用。

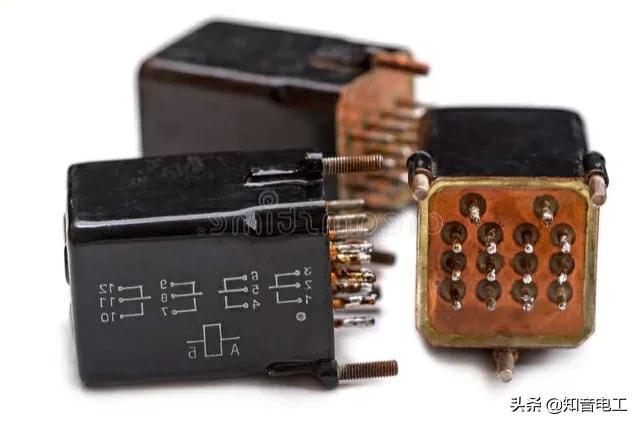

繼電器

技術數據：

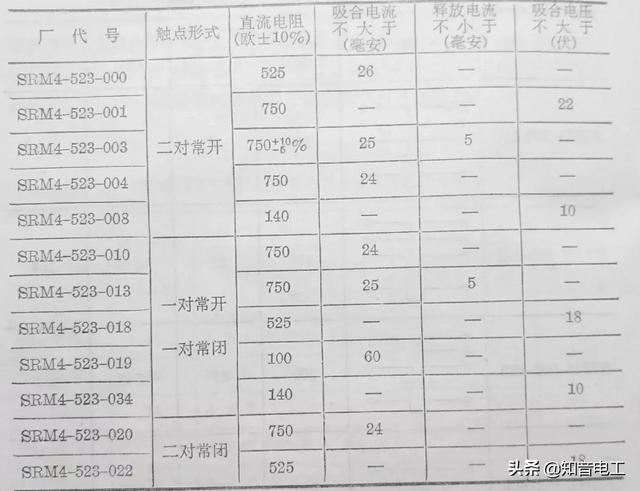

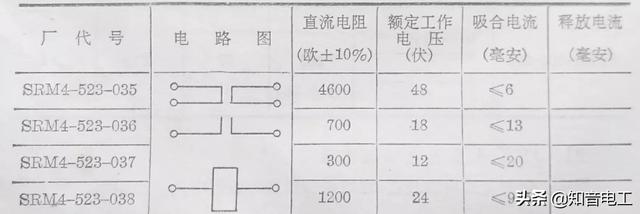

JRX一4直流電磁繼電器技術數據

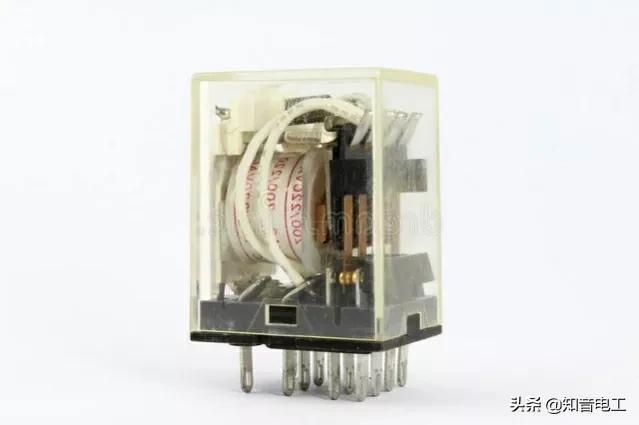

22.JRX一13F小型電磁繼電器，

用途：JRX一13F小型電磁繼電器，因體積較小重量輕，動作快，可供數字儀表，數據檢測的處理系統，通訊設備，自動控制一級信號裝置中換接交流直流電路中使用，。

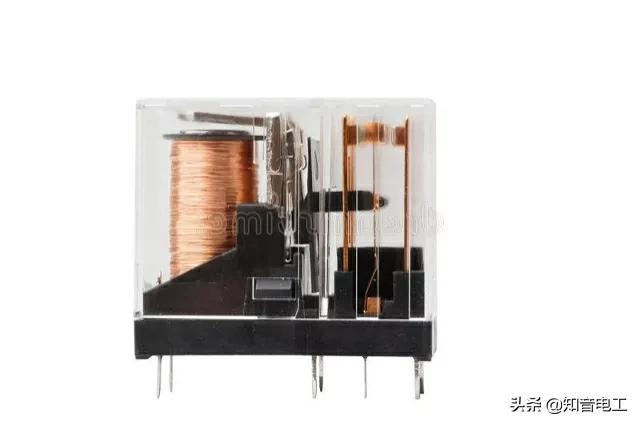

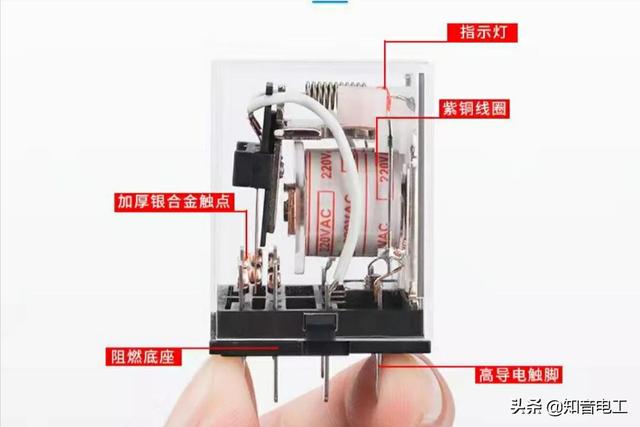

另外，繼電器還沒計有透明的塑料外殼，有防止灰塵進入繼電器內，影響其動作的作用。

技術數據：

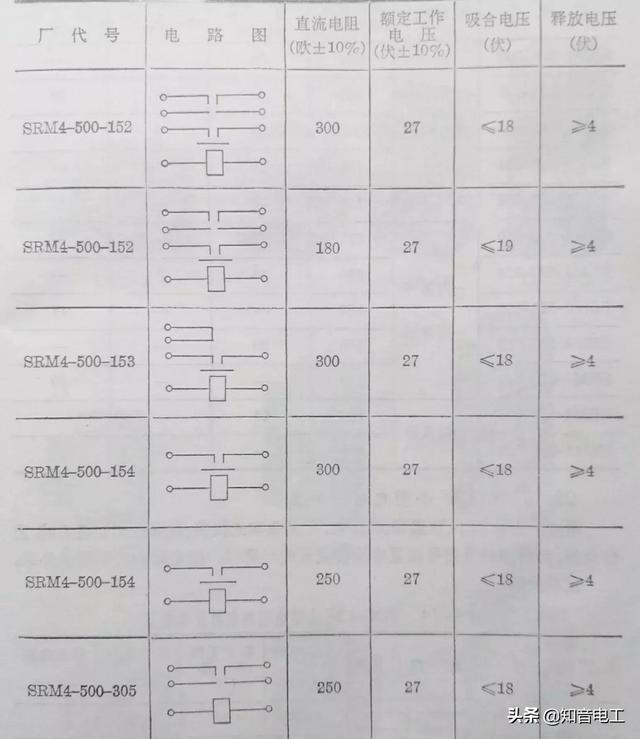

JRX一13F小型電磁繼電器，

結速語

本篇文章分別著重介紹了控制電路常用電器元件之一繼電器。

和你共同探討了各系列繼電器的性能，繼電器的用途，規格，型號，以及技術數據，希望對你有所幫助。

有不足錯誤之處，請批評指正。
