3．智能裝備制造：TCDRI IIESP在離散制造業融合應用方案

依托工業互聯網賦能與服務平臺（TCDRI IIESP）建設“離散制造業數字制造系統”，融合產品數據管理（PDM）、供應鏈管理（ERP）與生產排程（APS）、制造執行（MES）、信息采集（SCADA）和倉庫管理（WMS）、客戶關系管理（CRM）等數字化、信息化管理系統的功能，實現市場營銷、研發設計、采購管理、客戶管理、安全管理、生產控制、設備監控、倉儲物流、售后運維全過程管理的數字化。運用物聯網技術，建立數據采集系統（SCADA），實現設備、人員、物料、產品等的唯一身份標識，各類設備狀態、能耗、產能等信息實時采集。打造智慧營銷、智慧倉儲物流、智慧供應鏈體系，打通不同系統或功能模塊的連接通道，實現數據互通共享。建立業務應用模型分析，利用大數據為生產決策、精益經營、設備維護、故障診斷提供科學預測。

上饒中材數字制造系統的應用

上饒中材機械有限公司（以下簡稱“上饒中材”）是天津水泥院全資下屬子公司，核心產品為槽式輸送機及其備件，槽式輸送機整機在國內乃至全球排名第一，其中國內整機市場份額85%，備品備件市場份額60%。作為典型的、高度離散的機械設備制造企業，上饒中材面臨著招工難、專業技能人才缺乏等問題，深切感知到市場需求和競爭形勢的變化，數字化、智能化轉型升級的必要性和迫切性。

天津水泥院依托于工業互聯網賦能與服務平臺（TCDRI IIESP）建設“上饒中材數字制造系統”，融合產品數據管理（PDM）、供應鏈管理（ERP）與生產排程（APS）、制造執行（MES）、信息采集（SCADA）和倉庫管理（WMS）、客戶關系管理（CRM）等數字化、信息化管理系統的功能，并運用物聯網技術，建立數據采集系統（SCADA），實現設備、人員、物料、產品等的唯一身份標識，各類設備狀態、能耗、產能等信息實時采集?！吧橡堉胁臄?shù)字制造系統”包括人力系統、營銷管理、采購管理、研發設計、生產控制系統、倉儲物流系統、設備監控系統、售后服務系統、安全管理、供應商管理和系統運維等功能模塊，系統功能界面如圖15所示，生產監控見圖16，設備監控功能見圖17。系統功能架構如圖18所示。

當前“上饒中材數字制造系統”現已進入開發收尾階段，研發設計、數字營銷、人力系統、采購管理、供應商管理等功能模塊已投入使用。圍繞基于精益生產的功能區域優化、生產流程的再梳理及優化設計、設備自動化及數控化升級換代、智能物流、物聯網應用、車間管理信息化等進行規劃改造，目前主要加工設備已完成聯網上云，部分實現與平臺對接。

圖15 上饒中材數字制造系統主界面

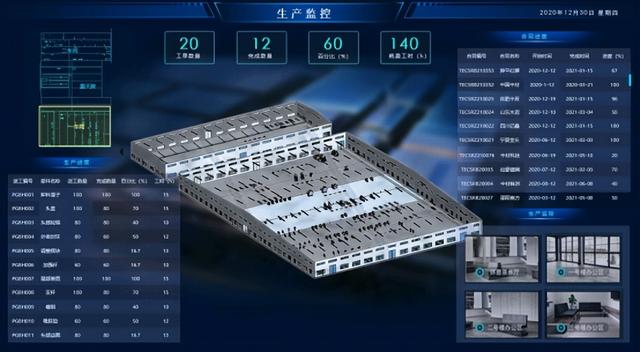

圖16 生產監控

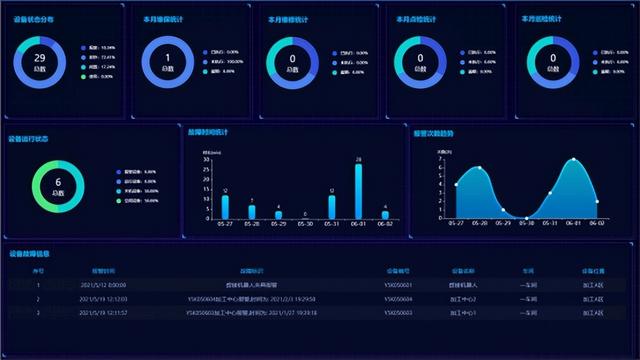

圖17 設備監控平臺

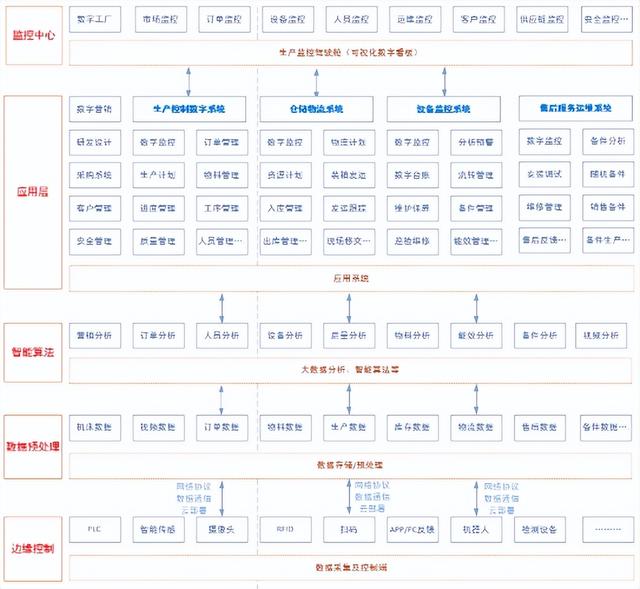

圖18 上饒中材數字制造系統架構圖

上饒中材首先根據工藝流程的需要，對各工藝體塊進行高效組合，從而保證生產線布局合理，物流順暢，工藝先進、可靠、適用。工藝技術方案由上饒中材自主開發設計，實現鍛鏈、料槽、料斗、滾輪等主要備件生產的高度自動化生產，部分加工單元和生產線要實現無人化。主要加工工序引入單元化、自動化的先進制造設備，為智能化建設奠定技術基礎。全廠共分為19個加工制造單元，其中主要包括：

鍛鏈鏈板智能化加工：2019年，將原來多機流水線生產方式轉變?yōu)槎喙δ軉螜C(jī)加工，機器人上下料，實現自動化生產。單套加工單元（見圖19）年產各種鍛造鏈板28萬件，原來一條流水生產線需要4人完成的工作，現在僅用1人就可完成，大幅降低人工成本，解決了技術工人短缺問題；一次定位裝夾完成4道工序加工，避免多次裝夾，提高了產品的加工精度，大幅降低廢品率；此外還節省工件多次倒運的費用、設備電耗以及管理成本等費用。生產工藝升級后既解決了鏈板的生產瓶頸，還實現了減員增效及提高產品質量的雙目標。

目前在開展對該項目的自動化進一步升級，鏈板由人工放料到輸送線上改進為料筐來料，機器人利用3D視覺自動定位抓取工件到鏜鉆復合機床上料機器人取料處，上料機器人抓取上料，加工完成后把工件放置到打磨工位入料平臺，打磨機器人自動打磨后放置于下料機器人取料平臺，下料機器人擺筐。升級完成后可再減少用工2人，生產單元基本實現無人化。

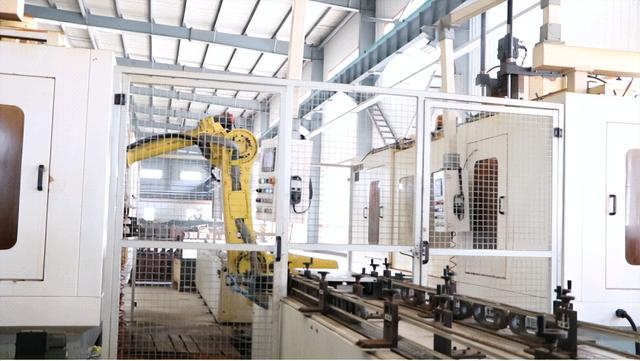

圖19 鍛鏈鏈板自動加工單元

滾輪智能化加工：2021年，項目組將滾輪原來分散在多機、多人加工的生產方式轉變?yōu)樯a(chǎn)線（見圖20）加工，機器人上下料，實現了智能化生產。滾輪智能化加工生產線主要由兩臺數控車床、一臺中頻火機床、一臺工業機器人、一套自動化上下料裝置、機器視覺等組成，料倉的上料、取料每班一次。生產線不僅能完成滾輪體的自動化精加工，并且能完成滾輪表面淬火，實現年產能12萬件，解決滾輪加工的產能及效率問題。本生產線采用了機器視覺，機器人在抓取工件、擺放工件前依靠視覺技術自動定位，精確放置到位，生產節拍為2.5min/件，基本實現無人化。

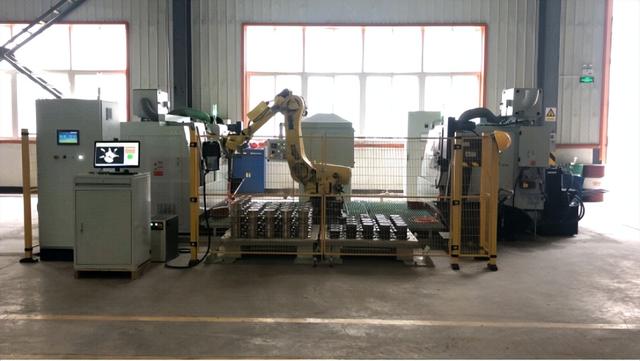

圖20 滾輪智能化加工生產線

料斗自動化焊接：料斗焊接是料斗底板機器人折彎和側板激光切割的下道工序，由于前道工序的改革，滿足了機器人自動焊接要求。2019年完成一套機器人焊接工作站（見圖21），實現了柔性化生產，可完成12種主要規格料斗的免組對自動化焊接。機器人自動焊接省掉了焊接前的組對、點焊工序，一人即可完成以前需要多工種配合的工作，平均每班完成料斗焊接55件，每件節省人工成本8.5元，焊縫美觀且低飛濺。機器人可以連續工作，如果3班作業可以完成原來8個人班組的單班工作量。本項目既減少了用工，減輕了勞動強度，提高了焊接效率，又提升了產品質量，改善了作業環境，達到了減員增效的目的。減少了用工，提高了作業安全和焊接效率，提升了產品質量，減輕了工人勞動強度，改善了作業環境。

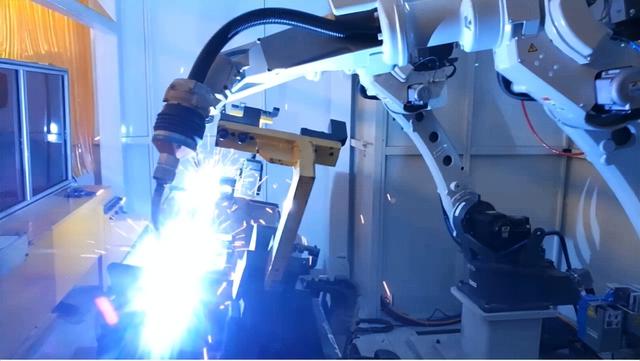

圖21 料斗機器人焊接單元

目前正計劃在本項目的基礎上，開展料斗全自動化機器人上下料焊接工藝的開發，實現機器人自動上料、組對點焊、焊接、自動下料。

“上饒中材數字制造系統”的應用解決了原來信息化基礎比較薄弱、生產管理依賴人、設備沒有聯網、信息化、數字化程度不高、信息化管理應用面較窄的問題。覆蓋全廠區、全業務流的數字化管理系統，實現對銷售、采購、設計、生產、倉儲物流、安全環保、售后服務、備品備件等全業務鏈數字化管控，對產品、設備、物料、人員、供應商等的實時監控、智能調控、精細化管理，全面提升效率、降低成本、增值服務。建立計算、網絡、存儲統一資源池的云數據中心。主要自動化設備、重點生產設備和高能耗設備利用信息采集系統接入設備管理系統，實現設備信息、加工信息、能源消耗信息實時采集，提高設備利用率，提升工作效率和管理水平，人工智能應用于產品質量檢測，大數據分析為生產經營提供預測和決策支持，實現生產管理的數字化，制造過程的智能化。

（1）產品品質提升：主要加工件一次合格率由97%左右提升至99%以上，外觀質量（鏈條、料槽、料斗等產品）明顯提升，成為大型水泥集團信賴的免檢產品。由于質量的提升，在市場上有更多的議價權。

（2）顯著減少用工：減少用工數量17人，降低用工技能水平需求。由于設備操作簡單，降低用工技能水平需求，從根本上解決了招聘技術工人難的問題。

（3）節省生產成本：明顯提高生產效率、增加產能，易于實現倒班生產，年節約加工及外協成本的效益約為787萬元/年。

（4）人均產能提升：生產效率提高，用工減少，主要加工工序人均產能提升至原來的2～4倍。

（5） 資源配置優化：設計、工藝、制造、管理、出入庫、物流等環節的集成優化，工作效率明顯提升，運營成本降低，產品生產周期縮短，生產管理精細，有效降低庫存。

（三）依托TCDRI IIESP可服務于建材行業的碳排放數字化綜合服務平臺

習近平總書記提出“3060雙碳”目標，為中國工業低碳轉型按下了“快進鍵”。天津水泥院快速響應，自主開發了可服務于建材行業的碳排放數字化綜合服務平臺，包括工廠碳排放數字化評估平臺和建材裝備產品碳足跡數字化核算平臺。

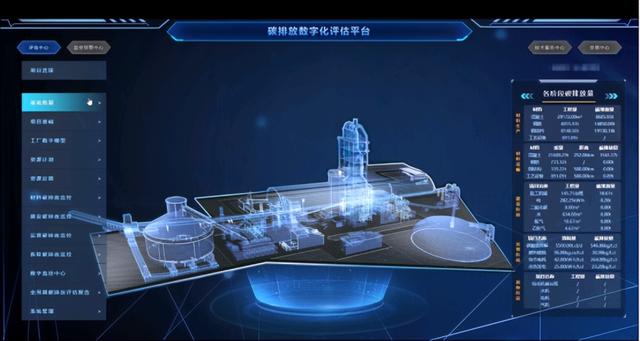

工廠碳排放數字化評估平臺，實現了對工廠全生命周期碳排放的精細化計算和實時動態監控。作為一個工業互聯網平臺，可服務于各行業。目前，系統已在公司工程EPC、工廠運維、裝備制造等業務全面應用，項目落地?cái)?shù)量20余個。碳因子等基礎數據量達2余萬條，數字孿生模型量達100余個，模型元素量達20余萬個。

建材裝備產品碳足跡核算平臺，將可配置的碳足跡核算算法模型與多端數據源相匹配，基于海量基礎數據庫，實現對建材裝備產品材料生產、材料運輸、生產制造、產品發運、安裝調試、使用與維護、回收處理全生命周期各階段的碳足跡核算。平臺可提供推薦的核算方案以便用戶使用，也可根據實際需求，應用內置的十余種核算模型，自定義系統邊界、核算精度、核算階段，甚至核算模型，生成自定義核算方案，平臺可提供一鍵查看核算結果、生成核算報告，對比核算方案等功能。

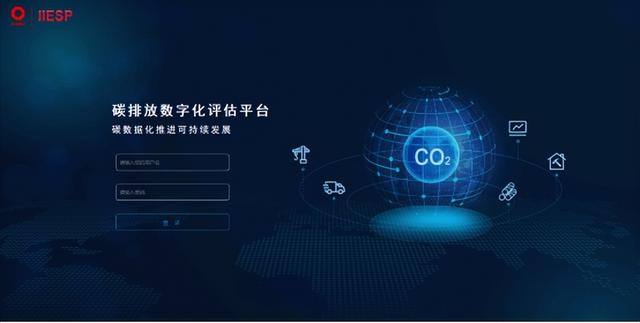

圖22 登錄界面

建材行業的碳達峰、碳中和公共服務平臺建設方案應用推廣公共服務平臺遵循邊緣層、IaaS層、PaaS層、SaaS層及企業應用推廣層的五層架構標準，重點圍繞建材行業中企業碳達峰、碳中和技術方向不明，系統性不強、供需信息不對稱等問題，研制碳達峰、碳中和公共服務平臺方法和工具集，研制數字化管理、個性化定制、網絡化協同、服務型制造等方面的新模式。

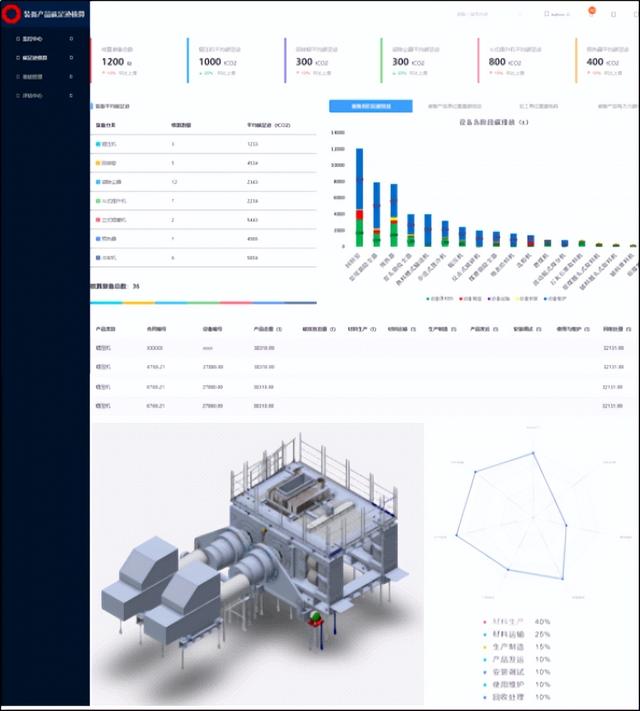

圖23 平臺主界面

圖24 監控中心

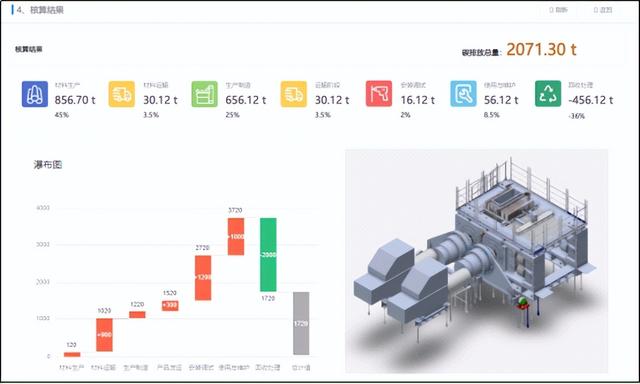

圖25 核算結果

HZHK7500t/d熟料生產線技改項目案例

該項目有主機設備18臺，主要材料共有24種，總重量約6035噸，設備產品生命周期按50年，主機設備產品各階段碳排放見表1、圖26所示。

裝備產品重量、加工電耗、出廠價格、能力與碳排放關系以及制造、運維階段碳排放量數據分析見圖27~31。

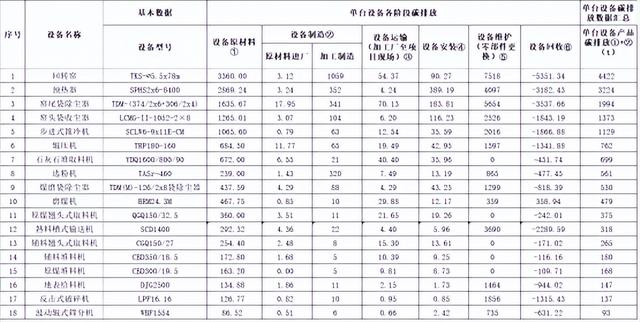

表1 HZHK項目主機設備碳排放量統計表

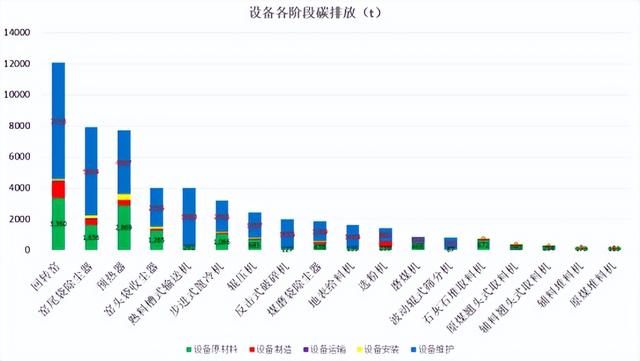

圖26 HZHK項目主機設備碳排放量統計圖

分析：

水泥廠主機設備全生命周期（設備原材料+設備制造+設備運輸+設備安裝+設備維護（零部件更換））碳排放最大的前五位設備依次是：回轉窯、窯尾袋除塵器、預熱器、窯頭袋收塵器、熟料槽式輸送機。

設備維護（零部件更換）碳排放最大的前五位設備依次是：回轉窯、窯尾袋除塵器、預熱器、熟料槽式輸送機、窯頭袋除塵器。

設備原材料碳排放最大的前五位設備依次是：回轉窯、預熱器、窯尾袋除塵器、窯頭袋收塵器、步進式篦冷機。

設備制造碳排放最大的設備是回轉窯，其它設備相對較小。

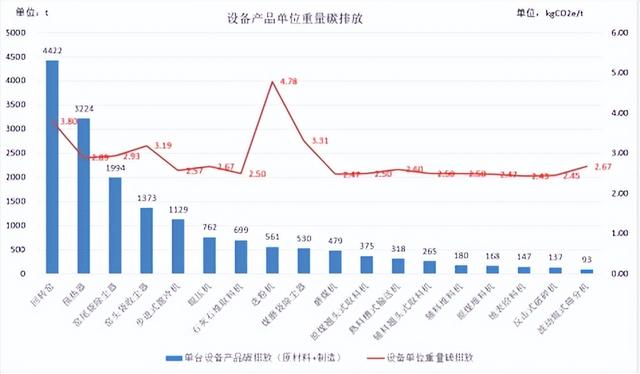

圖27 裝備產品單位重量碳排放

圖28 裝備產品單位重量碳排放

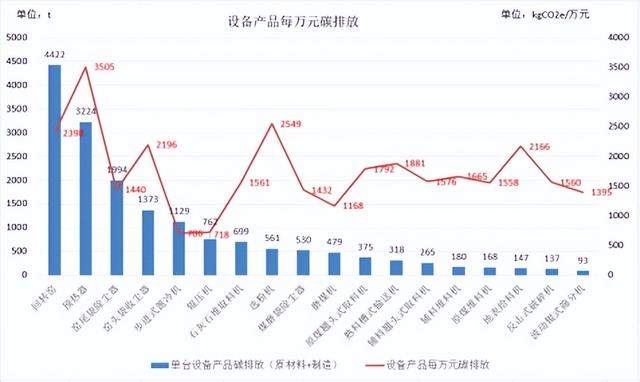

圖29 裝備產品單位價格碳排放

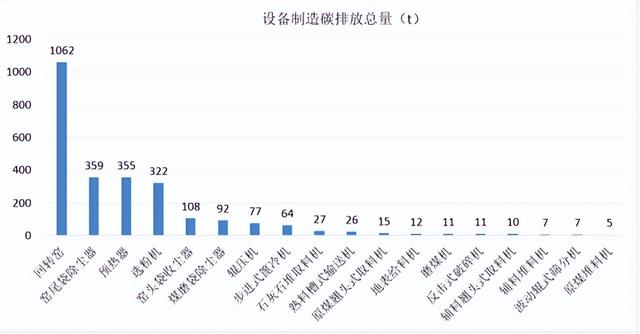

圖30 裝備產品制造階段碳排放

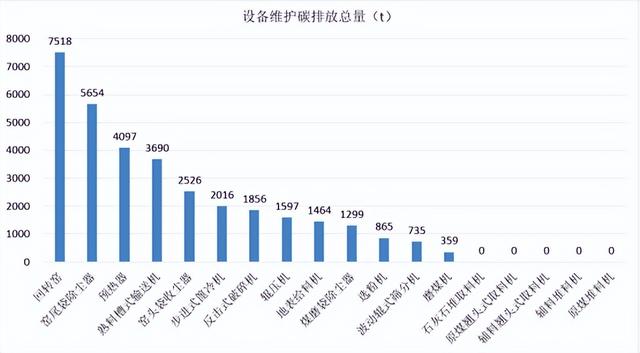

圖31 裝備產品維護階段碳排放

平臺基于設計運行指標，可一鍵生成工廠運行期間的碳足跡；實時采集生產運行數據，如產能、煤耗、電耗、余熱發電等，實時計算、可視化監控工廠碳足跡狀態。HZHK項目監控預警應用案例如圖32所示。

圖32 HZHK項目監控預警應用案例

成果創造人：何小龍、彭明德、隋明潔、劉　濤、胡亞?wèn)|、常斌、孫利波

本成果為中國企業改革發展優秀成果2021（第五屆）
