編寫:賀軍
1、概述：
“直升機機載電子設備TAC/COM系列AM/FM電臺NT136-PAS” 是“NAT”公司的系列產品。
NT136-PAS收發器旨在滿足執法部門和公共服務/公共安全集團對戰術AM和FM通信系統的困難機載要求。Tac/Com系列的無線電控制頭為最多四個收發器系統的戰術無線電控制提供了一個集中的位置，這可以是NAT或其他制造。提供了每個無線電信道的字母標記或識別，以及接收和發射頻率的顯示，以簡化所選信道的導頻識別。擬用于飛機使用，這些部件也可以在車輛應用中操作（當特別訂購時），為通信貨車、緊急現場協調或監控提供同樣的能力。
NT136-PAS收發器被添加到Tac/Com產品的陣容中，以支持多模調幅和調頻操作和窄帶接收，特別是根據英國對機載執法的需要。
NT系列收發器已經被優化為在整個Tac/Com系統架構中的全功能操作，并在廣泛的無線電頻率范圍內提供靈活的操作。
使用串行和并行調諧的組合，NT收發器提供了一個簡單的互聯與強大的通道能力。收發器的設計也一樣支持完全FM加密功能的DES 1027，和VGE格式?jīng)]有修改低音音調編碼壓制(CTCSS)和數字編碼壓制(CDCSS或DPL)編碼也得到了完全的支持。
這些快速鎖定合成無線電支持各種級別的掃描，如“優先級”和“列表”格式。這些模式可以在操作員的完全控制下模擬多個“保護”接收器的操作，并可以在系統軟件（控制頭）中進行改變。基本無線電臺在2片非易失性存儲器中存儲32個頻率，其中任何一個或全部都可以根據操作員的需要由Tac/Com系統控制頭進行改變。完全支持FM和AM掃描模式。
“直升機機載電子設備TAC/COM系列AM/FM電臺NT136-PAS虛擬化儀表試驗器”
是用于檢測試驗“機載電子設備TAC/COM系列AM/FM電臺NT136-PAS”各項技術指標的設備，檢測程序編程按照直升機維護手冊“23-12-81”編寫檢測程序。

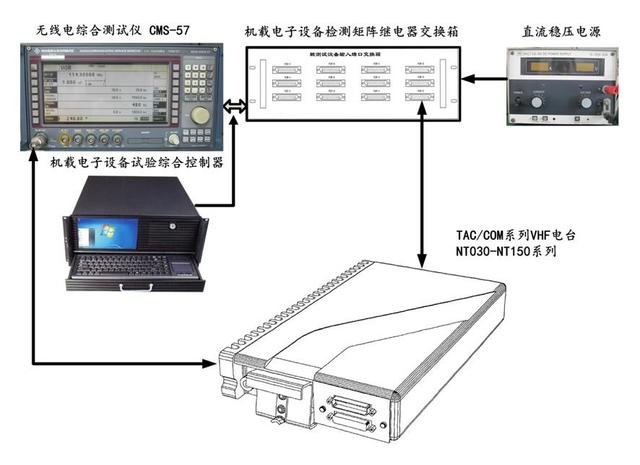

“直升機機載電子設備AM/FM電臺NT136-PAS虛擬化儀表試驗器”系統連接如圖所示：
直升機機載電子設備AM/FM電臺NT136-PAS虛擬化儀表試驗器設計-3
直升機機載電子設備TAC/COM系列AM/FM電臺NT136-PAS工作原理-B
第12.0節安裝：
12.1、概述：
本節中的安裝信息包括拆包和檢查程序、安裝程序、安裝后檢查和安裝圖紙。
12.2、開箱檢查：
a）、仔細打開設備的包裝，并找到保修卡。目視檢查設備是否因運輸造成的損壞，并立即將所有索賠報告給相關承運人。請注意，每個單元都應具有以下內容：
。保修卡
。發放證書
。安裝手冊
b)、在繼續之前確認所有項目都存在，并立即向供應商報告任何短缺。
c)、填寫保修卡信息，安裝完成后發送至NAT。如果您未能完成保修卡，保修將在NAT發運之日激活。
12.3、安裝程序：
12.3.1、警告：
不要將本單元的任何線路與發射機同軸線捆綁。請勿將來自本單元的任何邏輯、音頻或直流電源線與400 Hz同步線路或交流電源線捆綁使用。不要將該單元放置在任何具有強交變磁場的設備旁邊，如逆變器或?qū)Σ僮鞯闹卮蟾蓴_。在所有安裝中，使用如圖所示的屏蔽電纜和接地。不遵循這些指導方針可能會導致重大的問題
12.3.2、注意事項：
所有的音頻安裝都可能因不正確的接線和屏蔽而嚴重退化，并可能導致更高的串音、嗡嗡聲和接地回路干擾。在與無線電安裝進行音頻線路時應考慮這一點。
12.3.3、布線和布線方式：
對于屏蔽線應用，請使用“Tefzel M27500”或“Raychem規范44（81044）”
帶有“Raychem D140”或同等焊料套的屏蔽線(用于屏蔽線終止)，以使最緊湊和最容易終止的互連。
根據您自己的要求，詳細定制甚高頻收發器手冊第2.4節和附錄1第12.4節中的安裝圖示例。

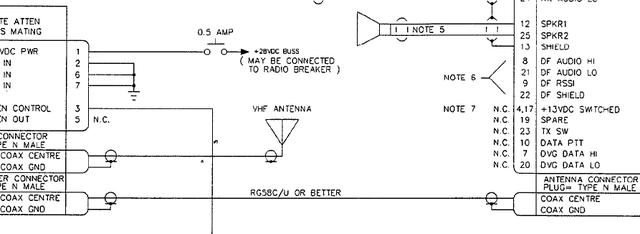

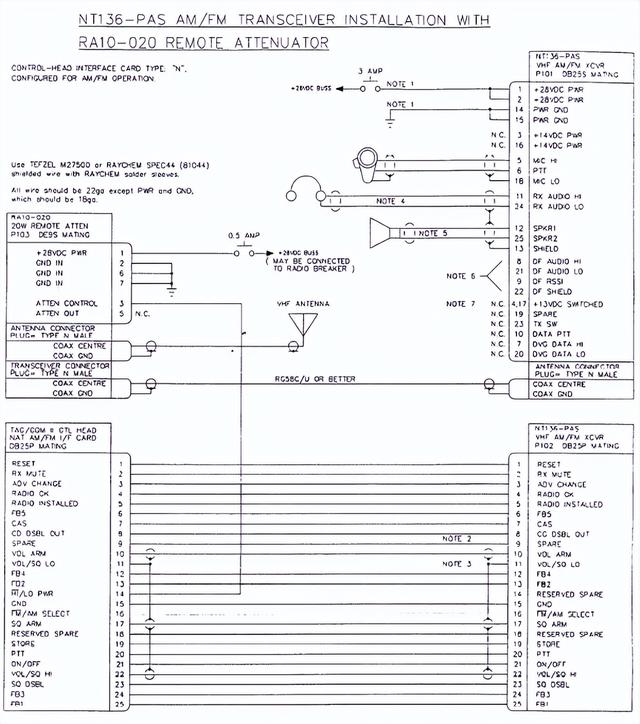

NT136-PAS AM/FM 電臺與RAIO-020遠程衰減器連接電路圖：

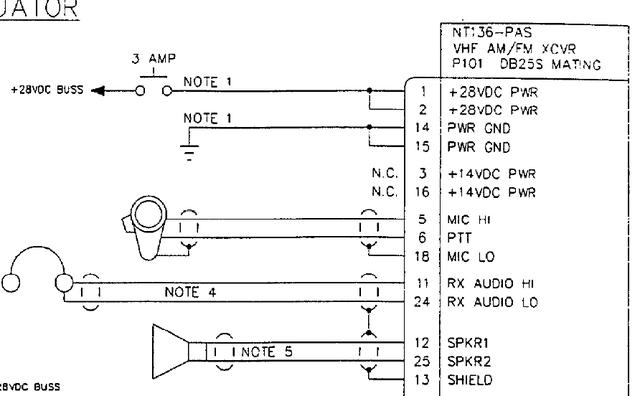

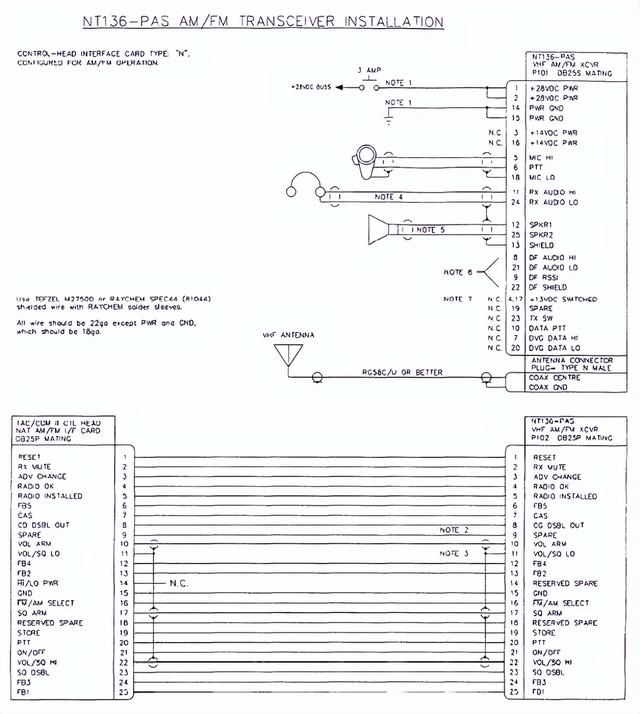

NT136-PAS AM/FM 電臺連接電路圖：
從電線端部到屏蔽端部允許3英寸，使保護罩易于安裝。注意，發射機罩是一種“翻蓋”型，并在接線完成后安裝。
所有通道接線應為22ga.，但電源和接地連接必須為20ga.或更大。確保接地連接是否清潔，且是否牢固。該系統的電源必須由一個單獨的斷路器或保險絲提供，而不是捆綁到任何其他來源，以防止意外的系統故障。建議使用3A慢速熔斷的保險絲或斷路器。（28 VDC電源）。
同軸電纜應為RG-58C/U或類似的百萬級全覆蓋同軸電纜?？赡苄枰褂秒p屏蔽RG-223/U，或大直徑RG-213/U，以減少電纜損耗。特氟隆介電電纜鼓勵在或高于甚高頻頻率，或電纜運行超過8英尺。請注意，在甚高頻頻率下，長電纜運行和緊彎曲的電纜損耗可能會使ERP（等效輻射功率）降低到規格的50%以下。
為了防止類似系統之間的射頻干擾，建議使用VHF COMM和VHF FM同軸電纜被廣泛分離，或使用三軸電纜，外屏蔽僅在一端（收發器端）連接到機身上。這個
雙NT136-PAS裝置的同軸電纜應盡可能分開，否則可能產生顯著的交叉干擾。AM通訊的同軸電纜也不應與NT136-PAS無線電相鄰運行。
射頻電纜必須整齊地端接（焊料或壓接），并進行短路（不連接到收發機時進行測試！!)在系統檢查之前。避免同軸電纜的急彎（最小半徑為3°），以防止嚴重反射。
12.3.4、機械安裝：
12.3.4.1、托盤安裝：
收發器的安裝是通過一個平面機架組件完成的，該組件必須通過AN3或更大的螺栓牢固地連接到現有的結構上。

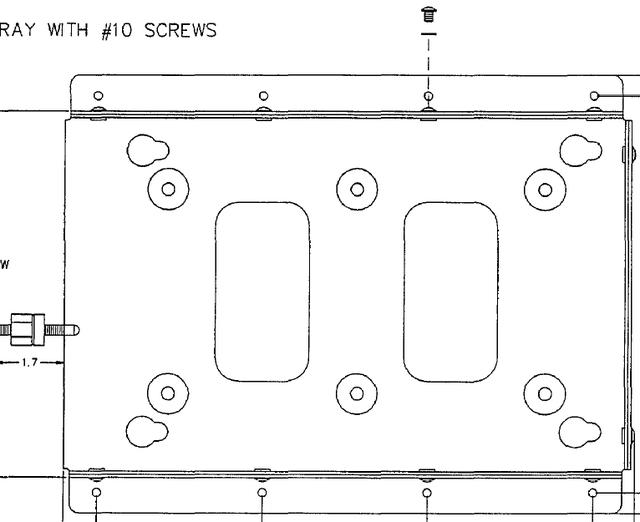

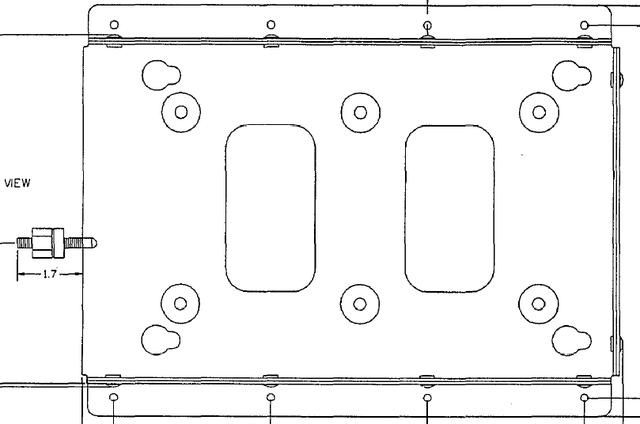

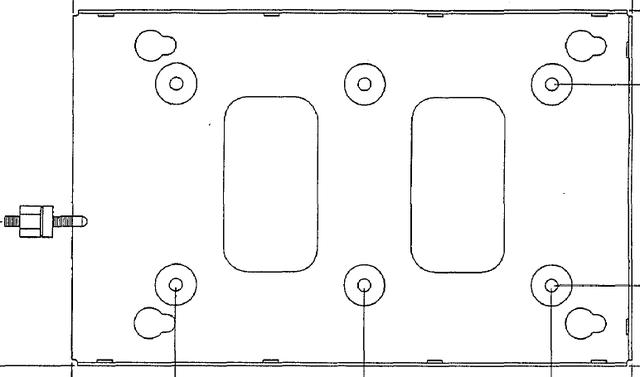

臥式單機托盤安裝俯視圖：

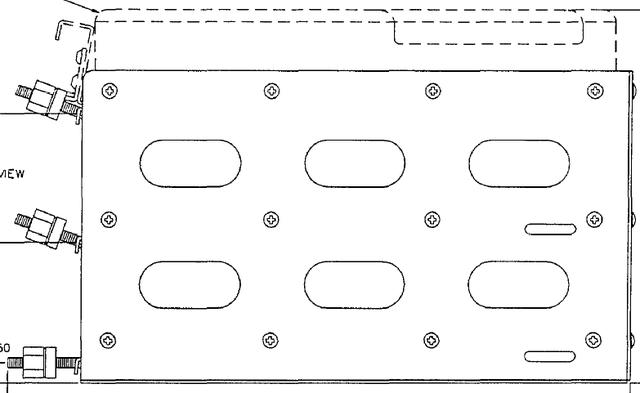

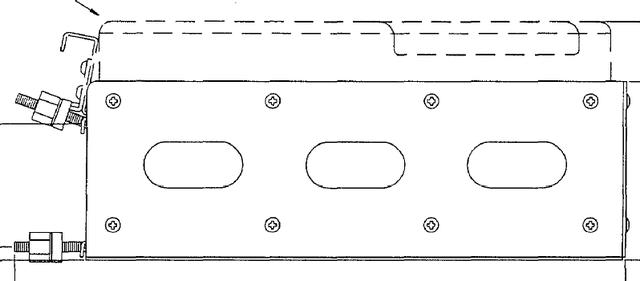

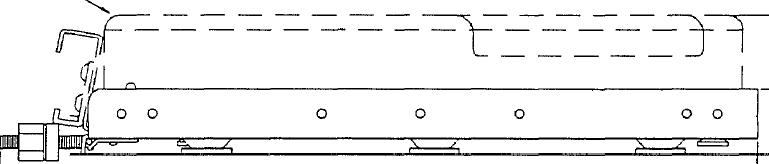

臥式單機托盤安裝側視圖：
臥式雙機托盤安裝俯視圖：
臥式雙機托盤安裝側視圖：
臥式三機托盤安裝俯視圖：
臥式三機托盤安裝側視圖：

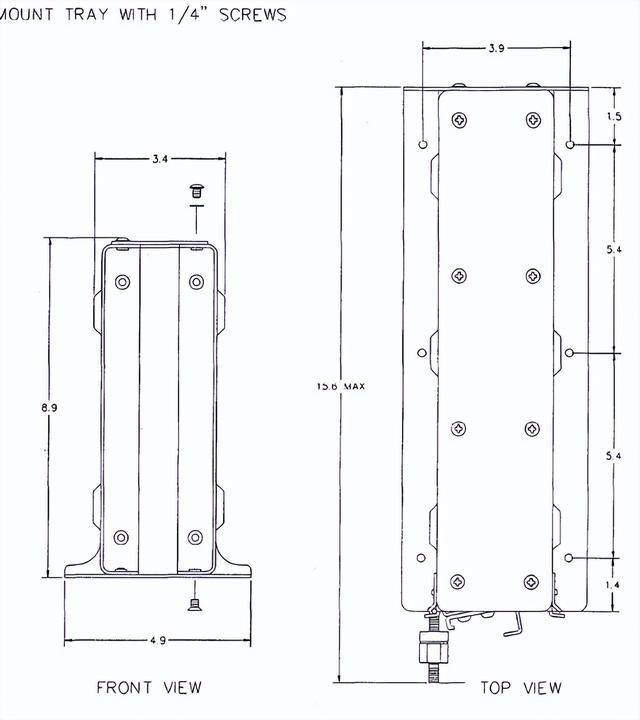

立式單機托盤安裝圖：

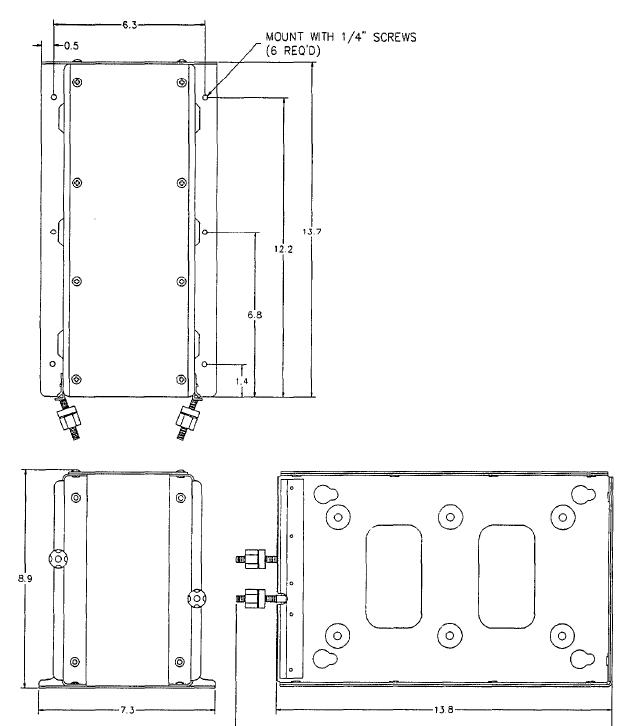

立式雙機托盤安裝圖：
立式三機托盤安裝圖：

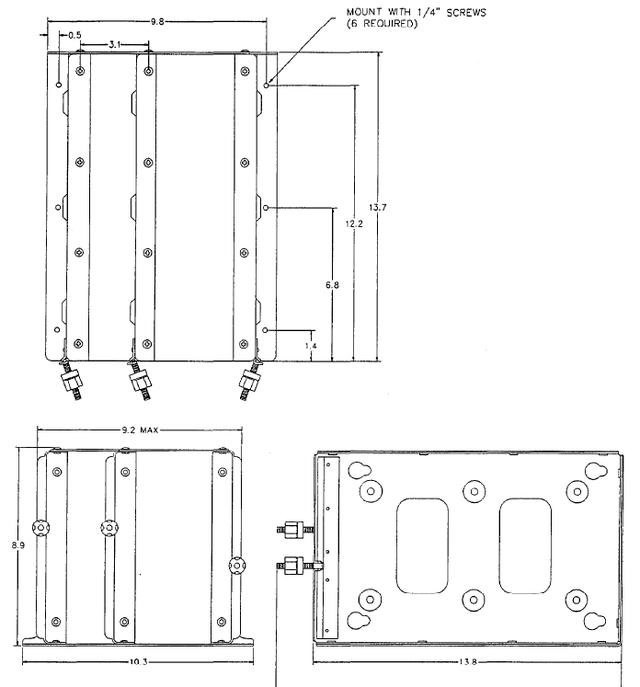

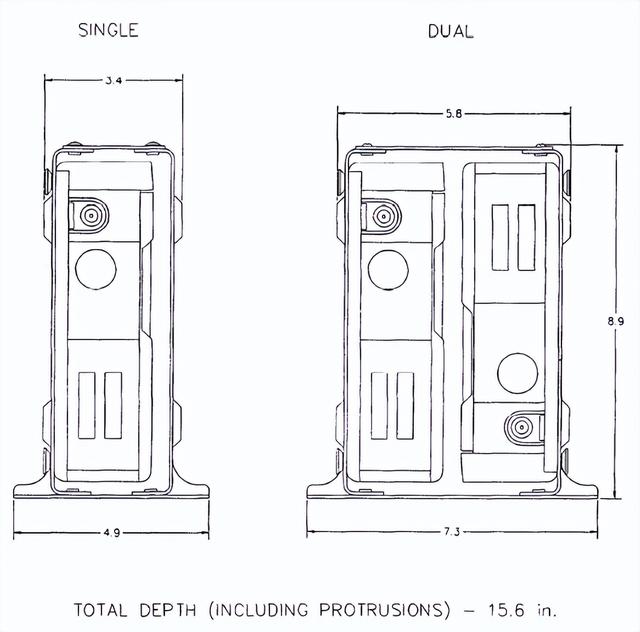

立式單機、雙機托盤安裝示意圖：
請注意，非重量減少的收發機是使用“TORX”（或六面樣鍵線）螺絲固定在托盤上，以減少對設備的篡改。
除非在機身振動非常嚴重的特殊情況下，否則不需要進行托架的沖擊安裝。
在嘗試任何飛行之前，確保機組安全安裝。
不要將收發器安裝在任何熱排氣、滴水冷凝或漏油的路徑上。
嘗試將收發器安裝在預期天線位置，因?yàn)殚L電纜運行將大大增加天線的損耗。
