Incoloy 926（1.4529/UNS N08926）主要規(guī)格：
Incoloy 926無(wú)縫管、Incoloy 926鋼板、Incoloy 926圓鋼、Incoloy 926鍛件、Incoloy 926法蘭、Incoloy 926圓環(huán)、Incoloy 926焊管、Incoloy 926鋼帶、Incoloy 926直條、Incoloy 926絲材及配套焊材、Incoloy 926圓餅、Incoloy 926扁鋼、Incoloy 926六角棒、Incoloy 926大小頭、Incoloy 926彎頭、Incoloy 926三通、Incoloy 926加工件、Incoloy 926螺栓螺母、Incoloy 926緊固件。
為了保證所詢(xún)價(jià)格準(zhǔn)確合理，請(qǐng)您務(wù)必提供下述技術(shù)要求：
燃煤電廠會(huì)帶來(lái)二氧化硫大氣污染，國(guó)家已經(jīng)強(qiáng)制性規(guī)定燃煤電廠必須使用煙氣脫硫裝置(FGD)。目前我國(guó)火電廠普遍采用濕式石灰石石膏法煙氣脫硫作為控制SO2排放的主要手段，其高脫硫效率、高可靠性、運(yùn)行穩(wěn)定等優(yōu)點(diǎn)使它在煙氣脫硫技術(shù)中長(zhǎng)期占據(jù)統(tǒng)治地位。
在濕法煙氣脫硫系統(tǒng)中，煙氣中含有SO2，HF，HC1和NOr等腐蝕性物質(zhì)，造成嚴(yán)重的脫硫設(shè)備腐蝕，其中點(diǎn)蝕、縫隙腐蝕是最常見(jiàn)的腐蝕形式。近些年，隨著大家對(duì)FGD系統(tǒng)腐蝕問(wèn)題的重視，越來(lái)越多的電廠采用高耐蝕合金為防腐蝕材料，特別是哈氏耐蝕合金C276和6-Mo超級(jí)奧氏體不銹鋼和雙相不銹鋼。由于6-Mo超級(jí)奧氏體不銹鋼1.4529具有良好的耐腐蝕性，在FGD系統(tǒng)的某些區(qū)域可以替代C級(jí)合金。本工作采用電化學(xué)方法研究不銹鋼Incoloy 926（1.4529/UNS N08926)的耐蝕性能，為煙氣脫硫裝置的選材提供有效的依據(jù)。
1、試驗(yàn)

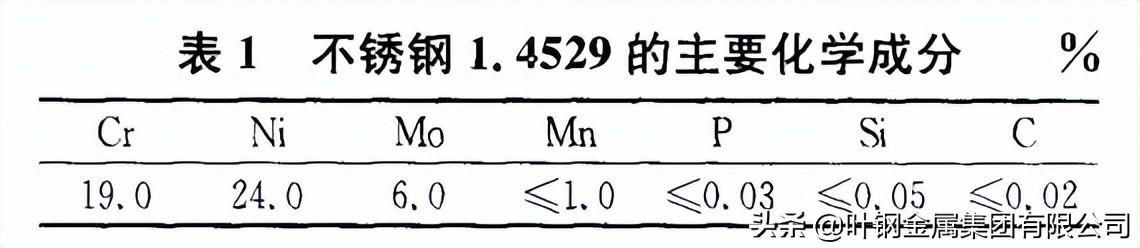

試驗(yàn)材料為超級(jí)奧體不銹鋼Incoloy 926（1.4529/UNS N08926)，其主要化學(xué)成分見(jiàn)表1。
將材料線切割成φ10mm的圓柱，經(jīng)表面清洗去除油污后，置于55℃的濃HNO3溶液中預(yù)鈍化90min，以避免縫隙腐蝕的干擾。鈍化試樣背面焊接導(dǎo)線后，工作面用環(huán)氧樹(shù)脂封裝，只露出工作面，用砂紙打磨至800號(hào)。
(1)極化曲線
極化曲線試驗(yàn)采用標(biāo)準(zhǔn)的三極電極體系。輔助電極為金屬鉑電極；工作電極為試樣；參比電極體系為飽和甘汞電極(SCE)。文中若無(wú)特指電位均相對(duì)于SCE。將工作電極浸入試驗(yàn)介質(zhì)中，電位穩(wěn)定后，開(kāi)始掃描，掃描速率為5mV·min-1，點(diǎn)蝕電位為腐蝕電流密度在100μ·cm2時(shí)的電位值。
（2）電化學(xué)噪聲電化學(xué)噪聲測(cè)量采用CST500電偶腐蝕檢測(cè)儀，測(cè)量時(shí)采用兩支同樣材質(zhì)的奧氏體不銹鋼Incoloy 926（1.4529/UNS N08926)工作電極（WE1，WE2）以及一個(gè)參比電極（SCE），采樣頻率為2Hz。
2結(jié)果與討論

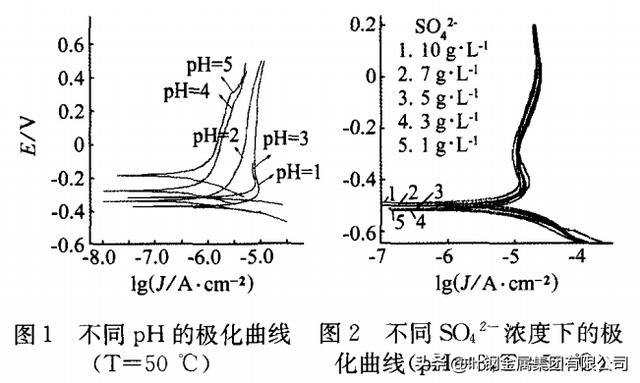

2.1pH和SO42-對(duì)極化曲線的影響圖1為試樣在稀硫酸溶液中不同pH條件下的極化曲線。圖2為試樣在pH=3的不同硫酸溶液中的極化曲線。

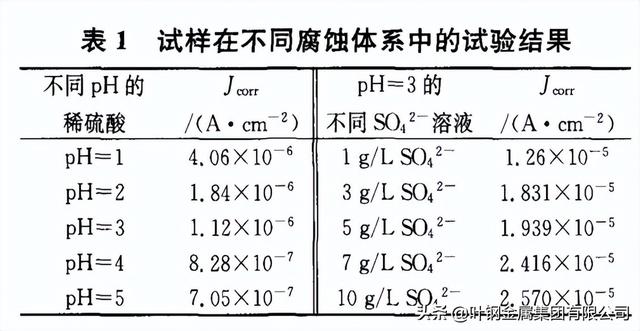

由圖1可見(jiàn)，在稀硫酸溶液中，試樣的陽(yáng)極極化曲線并未表現(xiàn)出明顯的活化-鈍化過(guò)度轉(zhuǎn)變特征，進(jìn)入鈍化區(qū)，且隨pH的降低，腐蝕電流密度逐漸增大。圖2表明，在pH=3（H2SO4調(diào)節(jié)），不同濃度SO42-溶液中，電極的極化曲線出現(xiàn)了活化-鈍化過(guò)渡區(qū)。此外，隨SO42-濃度的增加，其腐蝕電流密度增加，自腐蝕電位整體負(fù)移，說(shuō)明高濃度的SO42-會(huì)加速不銹鋼Incoloy 926（1.4529/UNS N08926)腐蝕。試樣在不同腐蝕體系中的動(dòng)電位極化測(cè)試數(shù)據(jù)見(jiàn)表1。
2.2CI-濃度對(duì)不銹鋼Incoloy 926（1.4529/UNS N08926)極化曲線的影響

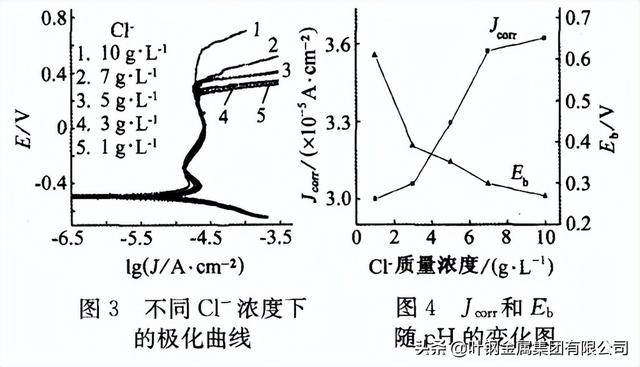

圖3為試樣在不同濃度Cl-溶液中的極化曲線。由圖3可見(jiàn)，在該環(huán)境中，不銹鋼Incoloy 926（1.4529/UNS N08926)的陽(yáng)極極化曲線出現(xiàn)了明顯的點(diǎn)蝕現(xiàn)象，當(dāng)電極電位升高到某一臨界值（Eb）時(shí)，電流密度迅速增加。此外，隨著 Cl-濃度的升高，點(diǎn)蝕電位均明顯下降。目然電流密度增大，這些表明 Cl-容易成為不銹鋼Incoloy 926（1.4529/UNS N08926)產(chǎn)生點(diǎn)蝕的誘因，且隨CI-濃度的增大，其發(fā)生點(diǎn)蝕的敏感性增強(qiáng)，腐蝕速度加快。 點(diǎn)蝕電位（Eb）和腐蝕電流密度值隨Cl-濃度變化關(guān)系如圖4所示。
2.3電化學(xué)噪聲
在50℃時(shí)，將不銹鋼Incoloy 926（1.4529/UNS N08926)電極浸泡在pH為3，cr濃度為20g·L的腐蝕介質(zhì)中，并采集其108h的電化學(xué)噪聲數(shù)據(jù)。
(1)時(shí)域分析

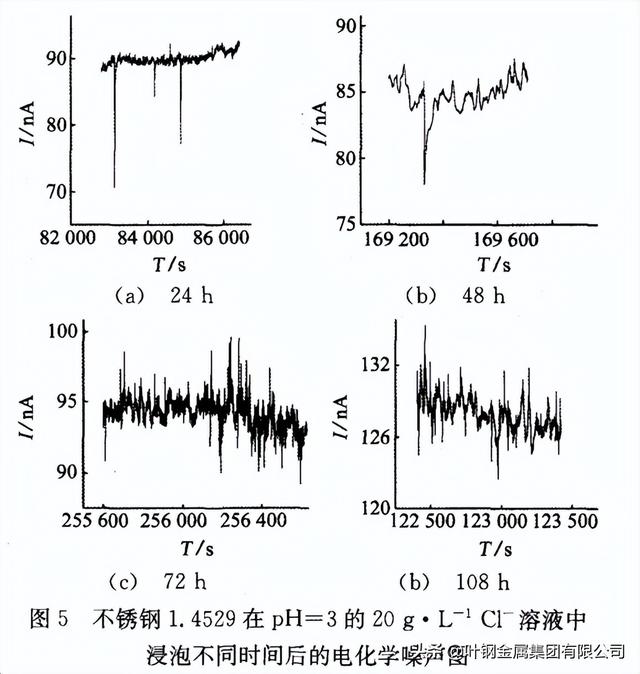

由圖5可知，在浸泡初期，電流噪聲波動(dòng)不是很大。浸泡24h后，有暫態(tài)峰出現(xiàn)，噪聲電流波動(dòng)幅度為20nA，且電流暫態(tài)峰呈現(xiàn)出快速增大緩慢降低的形態(tài)，這種暫態(tài)峰被稱(chēng)為“閃爍噪聲”，表明電極表面出現(xiàn)鈍化膜破裂／修復(fù)交替過(guò)程，電極表面出現(xiàn)亞穩(wěn)態(tài)蝕點(diǎn)，出現(xiàn)這一現(xiàn)象的原因可能是由于溶液中氯離子能優(yōu)先地有選擇地吸附在鈍化膜上，把氧原子排擠掉，使得電極表面鈍化膜中的陽(yáng)離子結(jié)合成可溶性氯化物，導(dǎo)致鈍化膜的溶解和修復(fù)處于動(dòng)態(tài)平衡；浸泡48h后，電流的波動(dòng)振幅增大，暫態(tài)峰的的寬度增加，最大寬度有30S，說(shuō)明點(diǎn)蝕的修復(fù)時(shí)間逐漸變長(zhǎng)，不易鈍化；浸泡72h后，電流噪聲的波動(dòng)更加劇烈，暫態(tài)峰不能明顯分辨，這說(shuō)明隨著浸泡時(shí)間的延長(zhǎng)，電極表面的鈍化膜不再鈍化，使得基底金屬裸露在腐蝕介質(zhì)中，隨之點(diǎn)蝕進(jìn)入了穩(wěn)定期。

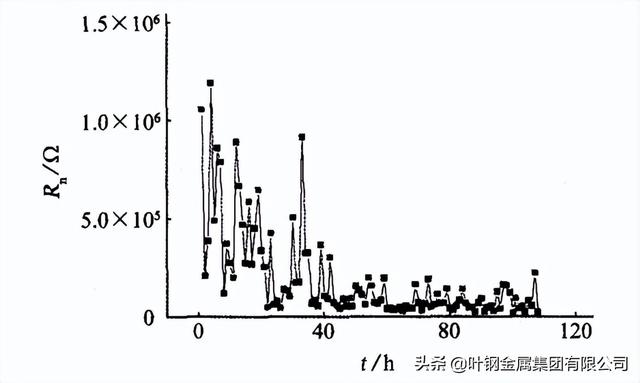

噪聲電阻Rn=av/a1，其中av，a1分別表示電位和電流噪聲的標(biāo)準(zhǔn)偏差。Rn是電化學(xué)噪聲時(shí)域分析的一個(gè)重要參數(shù)，通常它與極化電阻R。具有一致性。Rn隨時(shí)間的變化如圖6所示，在1～48h內(nèi)，噪聲電阻較大，且數(shù)值有波動(dòng)，可能由于在此階段，電極表面處于鈍化膜的破裂和修復(fù)的交替過(guò)程;48h之后，噪聲電阻迅速變小，說(shuō)明電蝕在加速發(fā)展，逐漸從亞穩(wěn)態(tài)向穩(wěn)態(tài)轉(zhuǎn)變;浸泡50h后，噪聲電阻基本穩(wěn)定，則點(diǎn)蝕進(jìn)入穩(wěn)態(tài)發(fā)展期。這與電流噪聲的時(shí)頻分析結(jié)果一致。

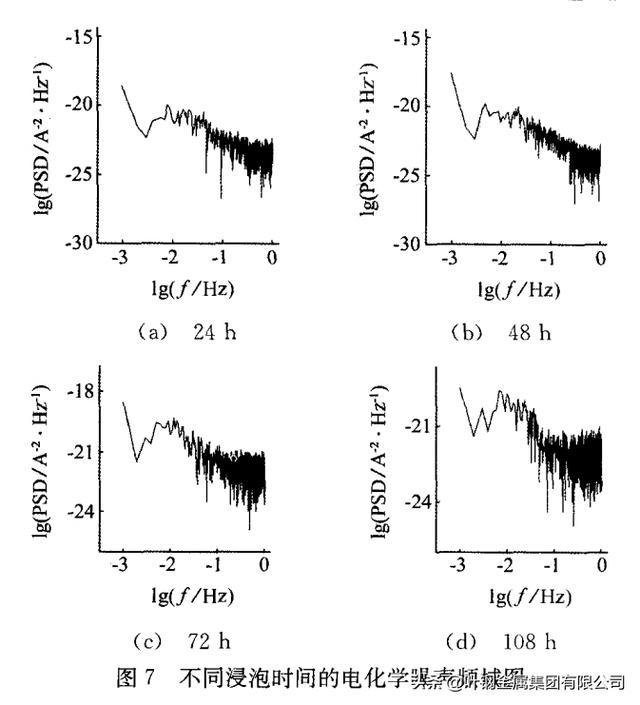

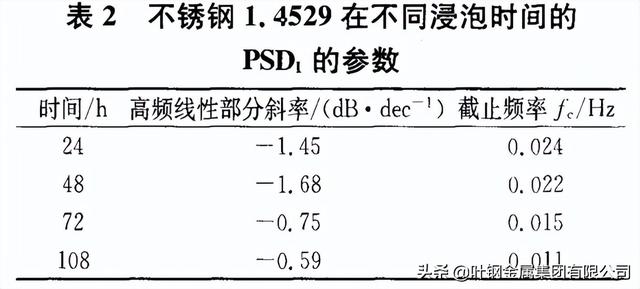

(2)頻域分析由時(shí)域譜圖變換得到電流噪聲頻域譜圖，如圖7所示。根據(jù)電流噪聲功率密度(PSDI)公式：lgPSD1—AI+K1lgf，其中：A1和K1分別為在噪聲強(qiáng)度和電流功率密度曲線傾斜部分的斜率。將PSD曲線的線性部分進(jìn)行線性擬合，計(jì)算得到曲線傾斜部分的斜率，并分析PSD曲線的特征參數(shù)，其數(shù)值變化見(jiàn)表2。由圖7可知，在浸泡24h后，功率譜密度曲線傾斜部分斜率為一1.45，且低頻區(qū)域出現(xiàn)白噪聲，表明電極發(fā)生點(diǎn)蝕；在48h之后，頻域圖的右側(cè)出現(xiàn)了高頻白噪聲，功率譜密度曲線傾斜部分斜率都大于一2，且隨浸泡時(shí)間的推移，斜率從一1.45增大到一0.59，表明電極表面的腐蝕速率加快，并且有穩(wěn)態(tài)的點(diǎn)蝕發(fā)生與發(fā)展。綜上所述，頻域分析結(jié)果與時(shí)域分析結(jié)果一致。
3總結(jié)
(1)隨溶液酸度和SO42-濃度的增加，不銹鋼Incoloy 926（1.4529/UNS N08926)的腐蝕程度增加，但未出現(xiàn)點(diǎn)蝕。
(2)在Cl一體系中，不銹鋼會(huì)發(fā)生點(diǎn)蝕，且隨濃度的增加，其腐蝕的敏感性越強(qiáng)。在脫硫系統(tǒng)中，腐蝕體系中Cl一濃度較高，會(huì)對(duì)金屬防腐材料產(chǎn)生較強(qiáng)的腐蝕，則采用不銹鋼Incoloy 926（1.4529/UNS N08926)作為防腐蝕材料時(shí)，需要參考環(huán)境中的Cl一含量。
(3)在吸收塔入口和煙氣擋板中，腐蝕環(huán)境中的Cl一質(zhì)量濃度一般會(huì)達(dá)到10000g·L-1通過(guò)電化學(xué)噪聲測(cè)試結(jié)果可知，不銹鋼Incoloy 926（1.4529/UNS N08926)在pH=3，Cl一質(zhì)量濃度為20g·L的溶液中發(fā)生點(diǎn)蝕，它不可作為吸收塔入口煙道干／濕交替處的防腐蝕材料，可考慮用于入口煙道頂部和兩側(cè)或煙氣擋板的防腐蝕襯里。
好了，這篇文章的內(nèi)容發(fā)貨聯(lián)盟就和大家分享到這里，如果大家網(wǎng)絡(luò)推廣引流創(chuàng)業(yè)感興趣，可以添加微信：80709525 備注：發(fā)貨聯(lián)盟引流學(xué)習(xí)； 我拉你進(jìn)直播課程學(xué)習(xí)群，每周135晚上都是有實(shí)戰(zhàn)干貨的推廣引流技術(shù)課程免費(fèi)分享！
