下面由廣州泰禾傳感技術有限公司 楊工來介紹一下美國MEAS 品牌的 KMXP磁阻傳感器。
KMXP磁阻傳感器沿著磁尺移動，位置的變化產生正弦和余弦輸出信號。
為了取得滿意的測量結果，KMXP磁阻傳感器邊沿與磁尺表面的間隙不能超過半個磁極距。由于KMXP磁阻傳感器是基于各向異性磁阻效應，信號幅度是獨立于磁場強度的，因此間隙的變化不會影響測量精度。KMXP磁阻傳感器檢測磁場梯度，所以對均勻雜散磁場幾乎不敏感。

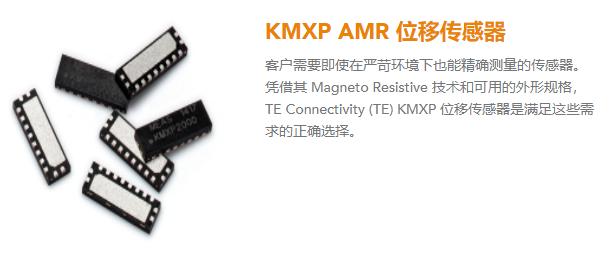

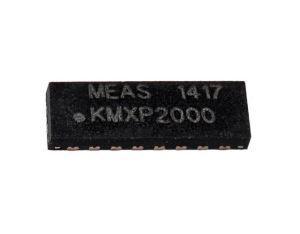

KMXP磁阻傳感器
封裝：2x6DFN
工作溫度范圍：-40℃～150℃
供電電源：5V
特點：非接觸式角位移測量；高精度；低成本，低功耗；失效檢測；用戶可以完全控制信號估值；寬溫度范圍；符合REACH，3TG&RoHS要求
類型：磁阻位置芯片
電氣連接：焊盤
典型應用
KMXP磁阻傳感器適用于多塵環境的線性位移和速率測量，非常精確的角度測量，惡劣環境的扭矩測量
磁阻傳感器和霍爾傳感器的區別
霍爾傳感器是根據霍爾效應制作的一種磁場傳感器
霍爾傳感器特點：
1、霍爾傳感器可以測量任意波形的電流和電壓，如：直流、交流、脈沖波形等，甚至對瞬態峰值的測量。副邊電流忠實地反應原邊電流的波形。而普通互感器則是無法與其比擬的，它一般只適用于測量50Hz正弦波。
2、原邊電路與副邊電路之間完全電絕緣，絕緣電壓一般為2KV至12KV，特殊要求可達20KV至50KV。
3、精度高：在工作溫度區內精度優于1%，該精度適合于任何波形的測量。而普通互感器一般精度為3%至5%且適合50Hz正弦波形。
4、線性度好：優于0.1%
5、動態性能好：響應時間小于1s跟蹤速度di/dt高于50A/s
6、霍爾傳感器模塊這種優異的動態性能為提高現代控制系統的性能提供了關鍵的基礎。與此相比普通的互感器響應時間為10-12ms，它已不能適應工作控制系統發展的需要。
7、工作頻帶寬：在0-100kHz頻率范圍內精度為1%。在0－5kHz頻率范圍內精度為0.5%。
8、測量范圍：霍爾傳感器模塊為系統產品，電流測量可達50KA，電壓測量可達6400V。
9、過載能力強：當原邊電流超負荷，模塊達到飽和，可自動保護，即使過載電流是額定值的20倍時，模塊也不會損壞。
10、模塊尺寸小，重量輕，易于安裝，它在系統中不會帶來任何損失。
11、模塊的初級與次級之間的電容是很弱的，在很多應用中，共模電壓的各種影響通常可以忽略，當達到幾千伏/s的高壓變化時，模塊有自身屏蔽作用。
12、模塊的高靈敏度，使之能夠區分在高分量上的弱信號，例如：在幾百安的直流分量上區分出幾毫安的交流分量。
13、可靠性高：失效率：=0.43╳10-6/小時
14、抗外磁場干擾能力強：在距模塊5-10cm處有一個兩倍于工作電流(2Ip)的電流所產生的磁場干擾而引起的誤差小于0.5%，這對大多數應用，抗外磁場干擾是足夠的，但對很強磁場的干擾要采取適當?shù)拇胧?/p>
磁阻傳感器是基于磁阻效應工作原理，其核心部分采用一片特殊金屬材料，其電阻值隨外界磁場的變化而變化，通過外界磁場的變化來測量物體的變化或狀況。磁阻傳感器具有高精度、高靈敏度、高分辨率、良好穩定性和可靠性、無接觸測量及寬溫度范圍的特點，可進行動態和靜態測量。廣泛應用于低磁場測量，角度和位置測量。
磁阻傳感器特點：
編輯
1.靈敏度高，輸出信號幅值大，并與旋轉速度的大小無關
2.體積小，結構簡單，金屬盒封裝，耐油污粉塵
3.頻率特性優良，能檢測靜止?fàn)顟B(tài)的轉速
4.內偏置磁鋼
5.抗電磁干擾能力強
