LED燈珠，工程師都很熟悉吧。像我們常見的LED燈帶，就是用很多LED燈珠做成的。它在電路項目開發中，一般是用來作為發光源的。
只是，想要點亮LED，需要搭配相應的驅動電路。比如用一個簡單的三極管S8050，再加上一個阻值為470Ω的限流電阻R1，串聯在LED燈珠上，接上電源VCC，就可以控制LED燈的亮與滅了。
三極管驅動LED電路
Q1三極管的基極，也就是電阻R2的左邊，它是受單片機的數字信號控制。輸出高電平，LED燈珠亮；輸出低電平，LED燈珠滅。
這些東西，相信工程師應該都知道。
內部集成電路的LED燈珠
常識性的東西，芯片哥沒必要再詳細講了，要說就說一點其他的干貨。很多工程師對LED的了解，僅僅是把它看做一個會發光的燈珠。
但有另外一種LED，它的內部不僅有會發光的燈珠，而且還有集成了燈珠的驅動電路。簡單一點說，就是如果工程師想要驅動這種類型的LED燈珠，就不需要額外的驅動電路了，直接接到電源VCC和控制信號就可以了。

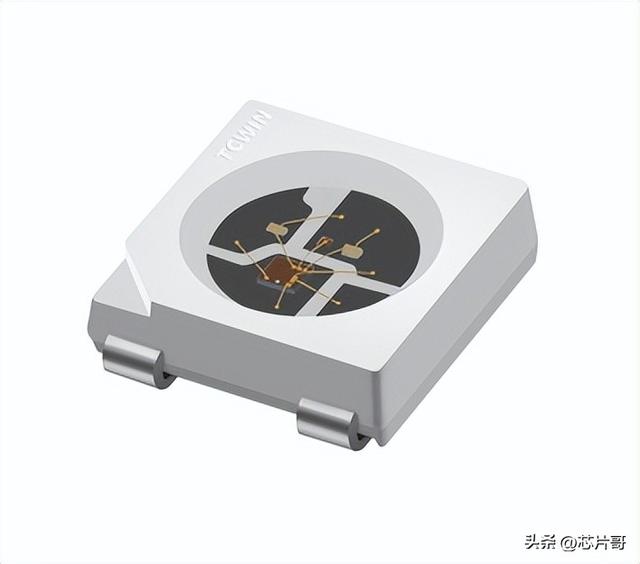

TX1812CXD燈珠
TX1812CXD燈珠，在外形上與普通RGB的LED燈珠，似乎沒有什么區別。但在內部結構上，它比普通RGB的LED燈珠，就多了一個相應的驅動電路了。

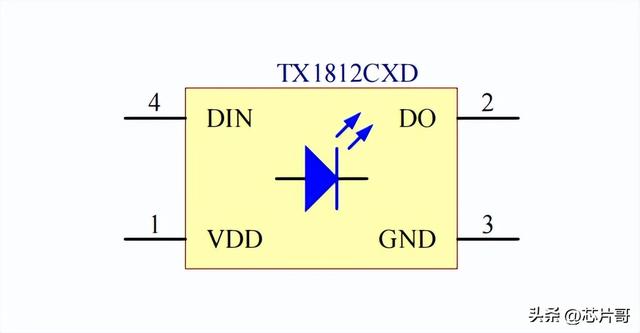

TX1812CXD燈珠的引腳圖
既然它的內部有電路，那看一下它的引腳功能圖吧
TX1812CXD燈珠的引腳圖
它有4個引腳，Pin1引腳VDD和Pin3引腳GND是燈珠的兩個電源引腳，它的電壓工作最大可以支持24V，并且燈珠的工作電流是在12mA左右。
Pin2引腳DO和Pin4引腳DIN，是燈珠的兩個數字信號引腳。其中Pin4引腳DIN是控制信號輸入端，Pin2引腳DO是控制信號的輸出端，一般是用來做級聯用的。
當DIN引腳輸入單片機的控制信號，TX1812CXD燈珠就會被點亮。
TX1812CXD燈珠的應用電路
既然它不需要外圍的驅動電路，那么它具體該怎么在項目中應用呢？

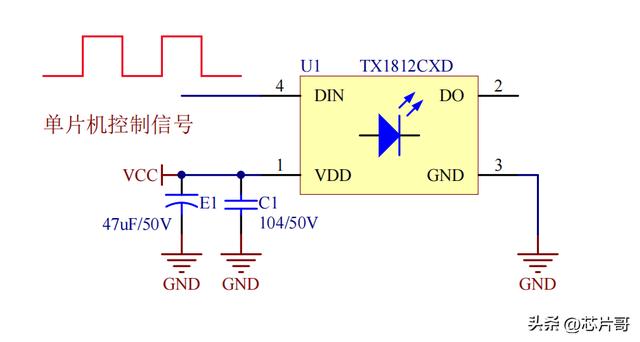

TX1812CXD燈珠的應用電路
應用電路較為簡單，VDD引腳直接連接VCC電源，DIN引腳連接到單片機的控制信號就可以了。
單片機只需要發送一個24位bit的控制信號，就能控制燈珠里面的RGB燈芯的灰度了。其中R顏色的燈芯，對應到1個8位bit的控制信號；G顏色的燈芯，對應到1個8位bit的控制信號；B顏色的燈芯，對應到1個8位bit的控制信號。

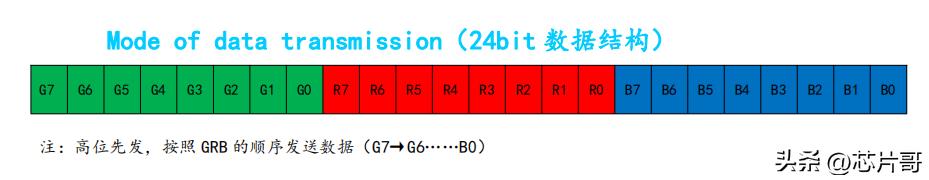

24位bit的控制信號---RGB顏色控制表
3個燈芯，總計對應到24位bit的控制信號。也就是說，每個RGB顏色的燈芯，它的灰度等級都有256個可以調節，并且是受單片機控制的。
LED燈帶方案
TX1812CXD燈珠，除了可以單個使用，它還可以串聯在一起，作為級聯使用，開發出LED燈帶的方案。

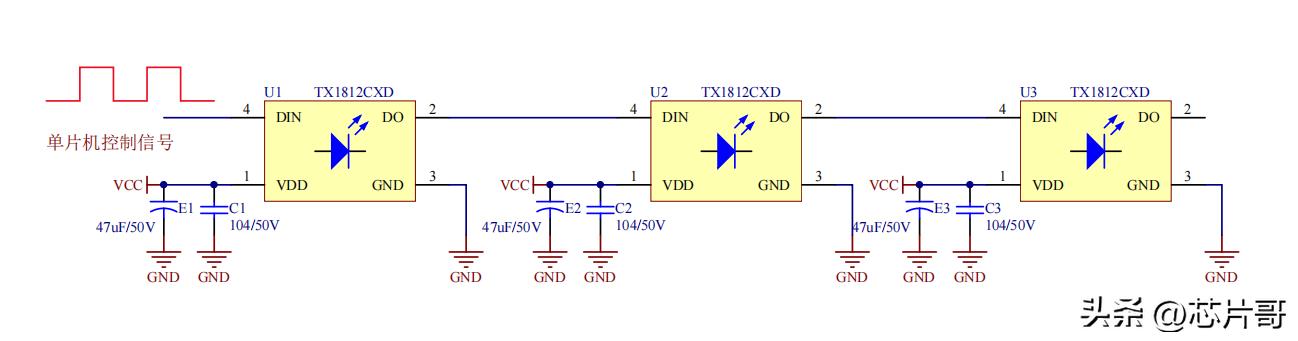

LED燈帶方案
1個燈珠，單片機需要發送24位bit的控制信號；如果是3個燈珠級聯在一起，就需要發送72位bit的控制信號了。
首先發送的24位bit控制信號，是給到第一個燈珠；其次發送的24位bit控制信號，給到第二個燈珠，這樣以此類推.....，工程師按照這個控制邏輯，就能開發出它的軟件程序代碼了。
只是這樣的LED燈帶方案，雖然節省了外圍的驅動電路，但它也有自身的不足。比如燈帶中，如果有1個燈珠壞了，或者接觸不良，就會導致后面的其他燈珠都不亮。
但架不住它的整個BOM成本優勢啊，哈哈，尤其是在LED行業，工程師應該都懂得~
請持續關注【芯片哥】后面會定期更新有關于電子元器件和芯片，包括一些電子產品項目開發案例的相關內容。
