D48F5B太陽能地插燈芯片

一. 功能說明

供電方式:DC3.7V 2200mAH電池。一路按鍵輸入控制,兩路LED輸出。有光控功能,白天太陽能充電時,燈不亮。晚上不充電時燈亮。

上電不工作,短按一下按鍵開啟L1暖光100%亮,再短按一下按鍵L1暖光50%+L2白光50%亮,再短按一下按鍵L2白光100%亮,再短按一下按鍵關閉LED。長按無極調光LED從100%-5%,再次長按LED從5%-100%,依次循環。有不斷電記憶,記憶關閉前的亮度。

白天模式太陽能充電時按開關鍵,燈亮3s后滅,晚上自動亮白天定義的狀態。

二. 電氣參數(VDD=5.0V TA=25℃)

參數

符號

最小值

典型值

最大值

單位

條件

工作電壓

VDD

2.2

3.0

5.0

V

FINST=1MHz @ I_HRC/4

工作電流

IOP


0.5


mA


靜態電流

ISTB



2

uA

FLOSC=32KHz @ I_LRC/4

驅動電流低電平輸出

IOL


13


mA

VOL=1.0V

驅動電流高電平輸出

IOH


-11


mA

VOH=2.0V

工作溫度

TA

-10

25

85


儲存溫度

Tstg

-25

25

125


三. 封裝腳位圖(SOP-8)

太陽能光控LED燈芯片

管腳號

符號

功能描述

1

VDD

電源正

2

CDS

光控腳,低電平為白天模式,高電平為晚上模式

3

NC

懸空

4

KEY

觸發開關

5

OUT2

白燈輸出,高電平有效

6

OUT1

暖燈輸出,高電平有效

7

NC

懸空

8

GND

電源負

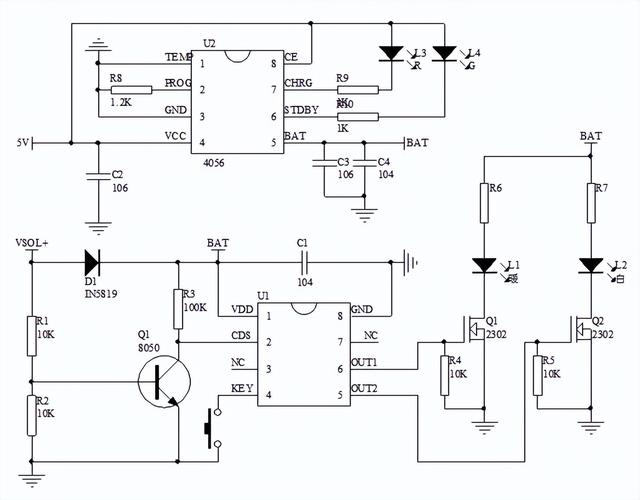

四. 電路圖參考

太陽能地插燈IC

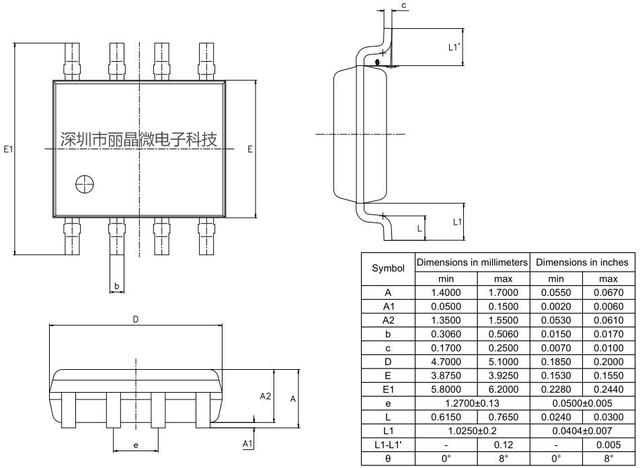

五. 封裝尺寸圖(SOP-8)

草坪燈庭院燈射燈芯片方案

六. 版本說明

版本

日期

描述

691B72

2022/1/19

V01初版

D964BD

2022/1/20

V02取消3秒延時

D48F5B

2022/2/23

V03光控加0.5秒延時

草坪燈庭院燈射燈芯片方案
